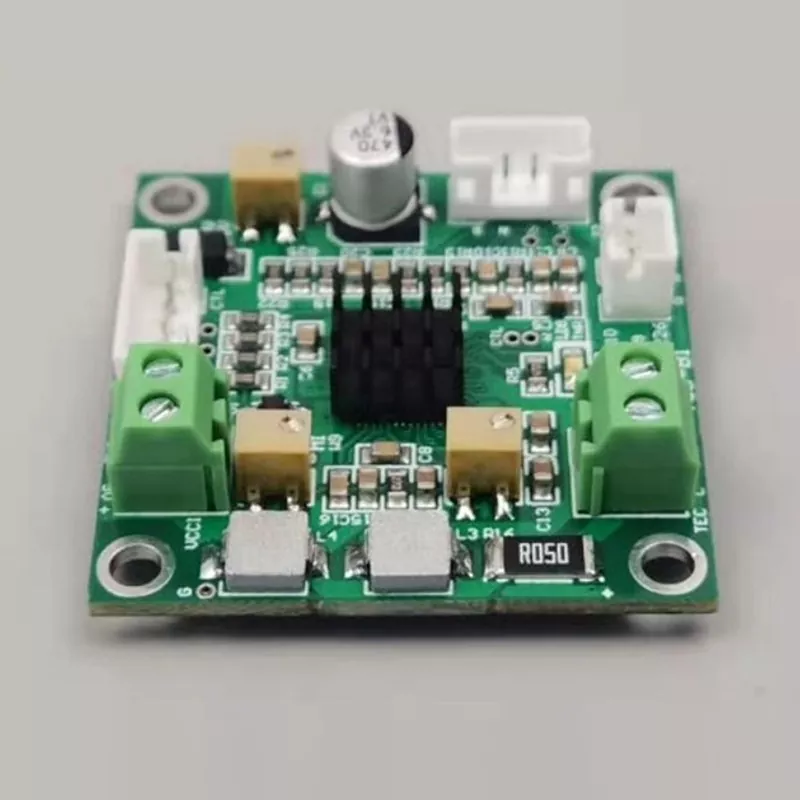

ATC-M1 lämpötilansäädin, jossa on lyhytjaksoinen PID

X-Meritan kehittää lämpösähköisiä materiaaleja, jäähdyttimiä, NTC-komponentteja ja lämpötilansäätimiä puolijohteiden lämmönhallintaan. ATC-M1-lämpötilansäätimessä, jossa on lyhytjaksoinen PID-säädin, yhdistyy pienikokoinen 34 mm x 20 mm:n levy, jossa on lyhytjaksoinen PID-säätö, 10K NTC -lämpötilan takaisinkytkentä ja TEC-lähdön säätö mikroobjekteille, joilla on pieni lämpöinertia. Se toimii 3,0 V–5,0 V DC:llä, tukee oletuslämpötila-aluetta +10 - +40 C astetta, ja sen oletuslämpötila on 25 astetta C. Lämpötilaa voidaan säätää W9-potentiometrin tai analogisen tulon kautta, ja lämpötilan säätövakaus on 0,001 astetta.

Tärkeimmät ominaisuudet

Lyhyen jakson PID-säätö

Lyhyen syklin PID:llä varustetussa ATC-M1-lämpötilansäätimessä käytetään lyhyen syklin PID-takaisinkytkentämenetelmää, joka on suunniteltu mikroobjekteille, joilla on pieni lämpöinertia. Säännöllinen korjaava toimenpide auttaa säädintä reagoimaan säädettävän kohteen lämpötilan muutoksiin ilman, että se luottaisi perinteisiin järjestelmiin liittyvään suurempaan lämpövasteeseen.

Kompakti levyrakenne

ATC-M1:n mitat ovat vain 34 mm x 20 mm ja kokonaiskorkeus 15,5 mm, joten se sopii kompakteihin lämmönsäätökokoonpanoihin. Sen pieni muotokerroin on erityisen tärkeä pienikokoisissa optisissa, anturi- ja elektroniikkarakenteissa, joissa käytettävissä oleva sisätila on rajallinen.

TEC Output Control

Säädin on suunniteltu toimimaan termosähköisten jäähdytyskomponenttien kanssa. Sen suurin TEC-virta on 2,5 A, kun taas suurin TEC-jännite on 4,3 V 5 V:lla tai 2,5 V 3,3 V:lla. Nämä määritellyt rajat tarjoavat selkeän perustan säätimen ja siihen liittyvän TEC-järjestelmän yhdistämiselle.

Lämpötilapalaute

10K NTC-anturia käytetään lämpötilan mittaukseen ja takaisinkytkentään. Määritetty lämpötilan säätöstabiilisuus on 0,001 astetta C, mikä tarjoaa tarvittavan tarkkuuden sovelluksissa, joissa pienet lämpötilan vaihtelut voivat vaikuttaa lämpötilaherkkien komponenttien toimintakuntoon.

Tekniset tiedot

Suunnittelun vertailu

Sovellusalueet

1. Fotoniikka: X-Meritan tunnistaa fotoniikkasovellukset, mukaan lukien ilmaisimen jäähdytys. Kompakti säätimen rakenne ja lämpötilan takaisinkytkentätoiminto tarjoavat sopivan ohjauselementin pienille lämpösähköisille jäähdytyskokoonpanoille.

2. Tietoliikenne: Yrityksen sovellusvalikoimaan kuuluu telekommunikaatiokomponenttien lämpöstabilointi ja jäähdytys. Tarkka lämpötilan säätö voidaan sisällyttää kompakteihin lämmönhallintaarkkitehtuureihin.

3. Lääketieteelliset laitteet: X-Meritan luettelee PCR-vahvistimia ja lämpötilaan liittyviä sovelluksia lääketieteessä. Lämpötilan säätö on tärkeä osa järjestelmiä, joissa käyttöolosuhteet riippuvat kontrolloiduista lämpöympäristöistä.

4. Aerospace Sensing: Yhtiön ilmailusovelluksia ovat jääntunnistusanturit, lämpövuoanturit ja IR-anturit. Kompaktit lämmönsäätökomponentit voivat olla osa lämpötilaherkkiä anturijärjestelmiä.

5. Autoelektroniikka: X-Meritan tunnistaa myös lämpöstabiloinnin LiDAR-, AR- ja ilmaisimille, mikä laajentaa kompaktin lämpösähköisen ohjauksen merkityksen autoteollisuuden ja elektronisiin anturisovelluksiin. Lyhyen syklin PID:llä varustettua ATC-M1-lämpötilasäädintä voidaan harkita pienikokoisissa lämmönhallintaarkkitehtuureissa, joissa ohjattavalla objektilla on pieni lämpömassa.

Järjestelmän integrointi

1. TEC:n sähköiset rajat: ATC-M1-lämpötilasäädin, jossa on lyhytjaksoinen PID, toimii määritettyjen jännitteen ja virran enimmäisarvojen sisällä.

2. Lämpötilan palaute: 10K NTC-tulo tarjoaa lämpötilan takaisinkytkentäpolun ohjausjärjestelmälle.

3. Lämpötila-alue: Oletuslämpötilan säätöalue on +10–+40 astetta C, tehdasasetuslämpötilan ollessa 25 astetta.

4. Lähtöasetukset: Tehtaan suurin sallittu lähtöjännite on 2,0 V, kun taas tehtaan oletusarvoinen enimmäislähtövirta on 1,0 A.

5. Säätömenetelmä: Lämpötilan säätö voidaan suorittaa W9-potentiometrillä, ja myös analogista lämpötilatuloa tuetaan.

6. Tuotteen kokoonpano: Sovelluksissa, jotka vaativat eri kokoonpanon, X-Meritan ilmoittaa, että tuotteet voidaan valmistaa piirustusten tai näytteiden mukaan. Palveluprosessi sisältää alkuvaiheen viestinnän, näytevahvistuksen ja tuotannon vahvistuksen jälkeen.

X-Meritan Capability

ATC-M1 on osa X-Meritanin lämpösähköteknologian portfoliota, joka kattaa lämpösähköiset materiaalit, lämpösähköiset jäähdyttimet, TEC-kokoonpanot, NTC-komponentit ja lämpötilansäätimet. Tämä tuoterakenne yhdistää lämpötilansäätökortin lämpösähköisiin komponentteihin ja anturielementteihin, joita käytetään pienikokoisissa lämmönhallintajärjestelmissä.

Täydellinen lämpösähköinen teknologiaketju

X-Meritanin ominaisuudet kattavat lämpösähköisten materiaalien kehittämisen, ydinkomponenttien räätälöinnin ja lämmönpoistoratkaisujen suunnittelun. ATC-M1:n osalta tämä tekninen laajuus liittyy suoraan TEC-lähdön säätöön, NTC-lämpötilan takaisinkytkentään ja kompaktien elektronisten ja optisten kokoonpanojen lämmönhallintavaatimuksiin.

5 tärkeintä sovelluskenttää

X-Meritan raportoi sovelluksia viidellä pääalalla: valokuituviestintä, teollisuuden lääketieteelliset laitteet, älykäs autoelektroniikka, kulutuselektroniikka ja tutkimuslaitokset. Nämä sovellusalueet tarjoavat oleellisen teknisen taustan ATC-M1:lle, erityisesti missä tarvitaan kompaktia lämpösähköistä jäähdytystä ja valvottuja käyttölämpötiloja.

Fortune 500 -yritysyhteistyö

X-Meritan ilmoittaa tekevänsä yhteistyötä Fortune 500 -yritysten ja useiden kansallisten avainlaboratorioiden kanssa. Tämä kokemus on merkityksellinen termosähköisten komponenttien ja lämpötilansäätötekniikoiden kehittämisessä ja soveltamisessa, joita käytetään erikoistuneissa elektronisissa ja lämmönhallintajärjestelmissä.

Useita valmistusprosesseja

X-Meritanin listaamiin tuotantolaitteisiin kuuluvat tinakastouunit, tärykeinuvat muottikoneet, hitsauskoneet, uunit, annostelukoneet, automaattiset sulkukoneet, reflow-juotoslaitteet ja täysautomaattiset painokoneet. Nämä valmistusprosessit tukevat lämpösähköisiin liittyvien komponenttien ja elektronisten lämpötilansäätötuotteiden tuotantoa.

55 % Euroopan markkinoiden jakelusta

X-Meritan raportoi, että Euroopan osuus sen kansainvälisistä markkinoista on 55 %, kun taas Pohjois-Amerikan osuus on 15 %, Kaakkois-Aasian 15 % ja muiden markkinoiden 15 %. Kansainvälinen sovellustausta tukee yrityksen kokemusta lämpösähköisten ja lämpötilanhallintatuotteiden toimittamisesta erilaisiin teknisiin ympäristöihin.

6. Integroitu lämpöratkaisutuki

Yksittäisten lämpötilansäätökomponenttien lisäksi X-Meritan tarjoaa lämmönpoistoratkaisujen suunnittelua ja tuotevalintatukea. Tämän ansiosta ATC-M1-lämpötilasäädintä, jossa on lyhytjaksoinen PID, voidaan tarkastella yhdessä vastaavien lämpösähköisten jäähdyttimen, NTC-komponenttien ja lämmönhallintavaatimusten kanssa eristetyn ohjauskortin sijaan.

FAQ

K: Minkä tyyppistä lämpötila-anturia ATC-M1 käyttää?

V: Se käyttää 10K NTC-lämpötila-anturia lämpötilan mittaamiseen ja takaisinkytkentään.

K: Mikä on lämpötilan säädön vakaus?

V: Määritetty lämpötilan säätöstabiilisuus on 0,001 astetta C.

K: Mikä on suurin TEC-virta?

V: Suurin TEC-virta on 2,5 A.

K: Mikä on ohjaimen koko?

V: Lyhyen syklin PID:llä varustetun ATC-M1-lämpötilansäätimen levyn mitat ovat 34 mm x 20 mm ja kokonaiskorkeus 15,5 mm.

K: Mikä on oletuslämpötila-asetus?

V: Tehdasasetuslämpötila on 25 astetta C ja oletussäätöalue +10 - +40 astetta C.

K: Voiko X-Meritan kehittää tuotteita piirustusten tai näytteiden mukaan?

V: Kyllä. X-Meritan ilmoittaa voivansa valmistaa tuotteita piirustusten tai näytteiden mukaan, näytteen varmistuksella ennen tuotantoa.
