Kompaktia lääketieteellistä analysaattoria suunnittelevan insinöörin on säilytettävä näytekammio 15 °C:ssa 35 °C:n ympäristössä. Kotelo on pieni, tehobudjetti on rajallinen ja jäähdytysjärjestelmälle on vähän tilaa. Insinööri tietää, että termosähköinen jäähdytin eli TEC on oikea tekniikka tähän sovellukseen. Mutta mikä TEC? Vastaus riippuu numerosta, joka on usein arvioitu liian rennosti: tarvittavasta jäähdytyskuormasta. Jos jäähdytyskuorma on aliarvioitu, TEC ei pidä asetusarvoa. Jos se on yliarvioitu, TEC on ylimitoitettu, tehoton ja kallis. Jäähdytyskuorman oikea laskeminen on ensimmäinen askel valittaessa lämpösähköinen jäähdytin, joka täyttää sovelluksen vaatimukset ilman tarpeettomia kustannuksia tai monimutkaisuutta.
Tämä opas on kirjoitettu hankintainsinööreille, suunnitteluinsinööreille ja ostajille, joiden on määritettävälämpösähköiset jäähdyttimetjäähdytyssovelluksiin. Selitämme jäähdytyskuorman komponentit, kunkin komponentin laskentamenetelmät, lämpövastuksen roolin kotelossa, TEC:n tehokertoimen (COP) vaikutuksen sekä toimittajan arvioinnin kriteerit. Toimitamme myös yksityiskohtaiset tuoteparametrit tehtaaltamme Fuzhou X-Meritan Technology Co., Ltd:llä. Olitpa sitten jäähdyttämässä lääketieteellistä laitetta, laserdiodia, akkua tai kompaktia koteloa, tämä opas auttaa sinua laskemaan jäähdytyskuorman tarkasti ja valitsemaan sovellukseesi sopivan lämpösähköisen jäähdyttimen.
Jäähdytyskuorma on kokonaislämmön määrä, joka on poistettava kotelosta tai jäähdytettävästä kohteesta halutun lämpötilan ylläpitämiseksi. Se on aktiivisen lämpökuorman, passiivisen lämpökuorman ja mahdollisten lisälämmönlähteiden, kuten auringon säteilyn tai kondensaation, summa. Jäähdytysteho ilmaistaan watteina. Termosähköisen jäähdyttimen jäähdytyskuorma on vaadittu lämpöpumppukapasiteetti (Qc) tietyissä käyttöolosuhteissa. TEC on valittava siten, että sen Qc todellisessa ympäristön lämpötilassa ja asetuspisteessä on suurempi kuin jäähdytyskuorma asianmukaisella turvamarginaalilla. Jos TEC:n Qc on pienempi kuin jäähdytyskuorma, kotelo ei saavuta asetusarvoa. Jos TEC:n Qc on paljon suurempi kuin jäähdytyskuorma, TEC on ylimitoitettu ja toimii alhaisemmalla hyötysuhteella.
Jäähdytyskuormituslaskenta on TEC-valinnan perusta, koska se määrittää vaaditun Qc:n, joka puolestaan määrää TEC:n koon, tehonkulutuksen ja hinnan. Pienen lääketieteellisen laitteen jäähdytysteho voi olla 10 W, mikä edellyttää kompaktin TEC:n. Akun lämmönhallintajärjestelmän jäähdytyskuorma voi olla 200 W, mikä vaatii suuremman TEC:n tai joukon TEC:itä. Alla olevassa taulukossa on yhteenveto jäähdytyskuorman kolmesta pääkomponentista ja niiden tyypillisistä lähteistä.
| Komponentti | Lähde | Tyypillinen suuruus |
| Aktiivinen lämpökuorma | Elektroniset komponentit, anturit, moottorit, laserit | 1 W - 200 W |
| Passiivinen lämpökuorma | Johtaminen kotelon seinien läpi, konvektio, säteily | 5 W - 50 W |
| Lisälämmönlähteet | Auringon säteily, kondensaatio, ulkoiset lämmönlähteet | Muuttuva |
| Kokonaisjäähdytyskuorma | Kaikkien komponenttien summa | Määrittää TEC Qc -vaatimuksen |
kloFuzhou X-Meritan Technology Co., Ltd., tehtaamme suunnittelee ja valmistaa lämpösähköisiä jäähdyttimiä monenlaisiin jäähdytyssovelluksiin. Työskentelemme asiakkaidemme kanssa varmistaaksemme, että jäähdytyskuormalaskenta on tarkka ennen TEC:n valintaa. Suunnittelutiimimme voi auttaa laskennassa ja antaa ohjeita sopivasta turvamarginaalista jokaisessa sovelluksessa.
Aktiivinen lämpökuorma on lämpöä, jonka kotelon sisällä olevat sähkövoimalla toimivat komponentit tuottavat. Nämä komponentit voivat sisältää elektronisia piirejä, antureita, moottoreita, lasereita, LED-valoja ja muita laitteita, jotka muuttavat sähköenergian lämmöksi. Aktiivinen lämpökuorma lasketaan laskemalla yhteen kaikkien kotelon sisällä toimivien komponenttien tehonkulutus. Komponentille, joka ei ole 100 % tehokas, syntyvä lämpö on yhtä suuri kuin syöttöteho miinus hyödyllinen työteho. Useimmissa elektroniikkajärjestelmissä lähes kaikki sähköteho muunnetaan lämmöksi, joten aktiivinen lämpökuorma on suunnilleen yhtä suuri kuin kokonaisvirrankulutus. Alla olevassa taulukossa on laskentataulukko aktiivisen lämpökuorman laskemiseksi.
| Komponentti | Virrankulutus (W) | Lämmön hajoaminen (W) | Huomautuksia |
| Controller Board | 5 W | 5 W | Kaikki teho haihtui lämpönä |
| Anturimoduuli | 2 W | 2 W | Jatkuva toiminta |
| Laser diodi | 3 W | 2,5 W | 0,5 W säteilee valona |
| Näyttö | 1 W | 0,8 W | 0,2 W säteilee valona |
| Aktiivinen kokonaislämpökuorma | 11 W | 10,3 W | Käytetään TEC-valinnassa |
Tehtaallamme toimitamme termosähköisiä jäähdyttimiä erilaisilla jäähdytystehoilla, jotka sopivat erilaisiin aktiivisiin lämpökuormiin. Suunnittelutiimimme voi tarkastella komponenttiluetteloa ja tarkistaa aktiivisen lämpökuormituslaskelman. Suosittelemme asiakkaitamme huomioimaan myös komponenttien käyttösuhteen, sillä jaksollinen käyttö saattaa vähentää keskimääräistä lämpökuormitusta.
Passiivinen lämpökuorma on lämpöä, joka tulee koteloon ulkopuolelta seinien, kannen ja mahdollisten aukkojen kautta. Sitä ohjaa ympäristön ja kotelon sisäpuolen välinen lämpötilaero. Passiivinen lämpökuorma lasketaan kaavalla Q = U × A × ΔT, jossa U on kotelon kokonaislämmönsiirtokerroin, A on kotelon pinta-ala ja ΔT on ympäristön ja sisätilan välinen lämpötilaero. Kokonaislämmönsiirtokerroin riippuu seinän materiaalista, eristyksestä ja konvektio-olosuhteista seinän molemmilla puolilla. Hyvin eristetyssä kotelossa U voi olla niinkin alhainen kuin 0,5 W/m²K. Eristämättömässä kotelossa U voi olla jopa 5 W/m²K. Alla olevassa taulukossa on laskentataulukko passiivisen lämpökuorman laskemiseksi.
| Parametri | Symboli | Arvo | Yksikkö |
| Kokonaislämmönsiirtokerroin | U | 2.0 | W/m²K |
| Pinta-ala | A | 0.5 | m² |
| Lämpötila ero | ΔT | 20 (35°C ympäristössä, 15°C sisälämpötila) | K |
| Passiivinen lämpökuorma | Q | 20 | W |
X-Meritanilla autamme asiakkaitamme laskemaan passiivisen lämpökuorman antamalla lämpöresistanssiarvot kotelointimateriaaleillemme ja eristysvaihtoehdoillemme. Neuvomme myös heijastavien pinnoitteiden ja lämpökatkojen käyttöön passiivisen lämpökuorman vähentämiseksi. Tavoitteemme on varmistaa, että kokonaisjäähdytyskuorma lasketaan tarkasti, jotta valittu termosähköinen jäähdytin ei ole ali- eikä ylimitoitettu.
Jäähdytyskuormituslaskenta ei ole valmis ennen kuin TEC:n ja jäähdytettävän kohteen välisten rajapintojen lämpöresistanssi on otettu huomioon. TEC ei jäähdytä kohdetta suoraan; se jäähdyttää kylmäpuolen jäähdytyselementtiä, joka sitten jäähdyttää kohteen johtumisen, konvektion tai säteilyn kautta. Jokaisessa liitännässä on lämpövastus, joka vähentää tehollista jäähdytyskapasiteettia. Yleisimmät rajapintahäviöt ovat TEC:n ja jäähdytyselementin välisen lämpörajapintamateriaalin (TIM) lämpöresistanssi, itse jäähdytyselementin lämpöresistanssi ja lämpöreitin lämpöresistanssi kylmäpuolen jäähdytyselementistä kohteeseen. Alla olevassa taulukossa on yhteenveto yleisten liitäntämateriaalien tyypillisistä lämpöresistanssiarvoista.
| Käyttöliittymä | Tyypillinen lämpövastus | Huomautuksia |
| Lämpörasva (TEC jäähdytyselementtiin) | 0,1 - 0,5 °C/W | Riippuu paksuudesta ja kosketuspaineesta |
| Lämpötyyny (TEC jäähdytyselementtiin) | 0,5 - 2,0 °C/W | Helpompi levittää, mutta suurempi vastustuskyky |
| Jäähdytyselementti (luonnollinen konvektio) | 1,0 - 5,0 °C/W | Riippuu koosta ja evien suunnittelusta |
| Jäähdytyselementti (pakotettu ilma) | 0,2 - 1,0 °C/W | Vaatii tuulettimen, mutta pienempi vastus |
| Lämpöpolku kohteeseen | 0,5 - 3,0 °C/W | Riippuu materiaalista ja geometriasta |
Tehtaallamme toimitamme termosähköisiä jäähdyttimiä, joiden pintakäsittely on optimoitu lämpökontaktiin. Tarjoamme myös lämpörajapintamateriaaleja ja jäähdytyselementin suunnittelutukea auttaaksemme asiakkaitamme minimoimaan liitäntähäviöitä. Tavoitteenamme on varmistaa, että TEC:n jäähdytyskapasiteetti siirtyy tehokkaasti jäähdytettävään kohteeseen niin, että järjestelmä täyttää lämpötehovaatimukset.
Suorituskykykerroin (COP) on jäähdytyskapasiteetin (Qc) suhde sähkönsyöttöön (Pin). Korkeampi COP tarkoittaa, että TEC on tehokkaampi ja kuluttaa vähemmän sähköä samalla jäähdytysteholla. Termosähköisen jäähdyttimen COP riippuu kuuman ja kylmän puolen lämpötilaerosta, TEC-materiaalista ja käyttövirrasta. Kun lämpötilaero kasvaa, COP laskee. Tämä tarkoittaa, että suurelle lämpötilaerolle valittu TEC vaatii enemmän tehoa ja tuottaa enemmän lämpöä, joka on haihdutettava kuuman puolen jäähdytyselementillä. Alla oleva taulukko näyttää tyypilliset COP-arvot lämpösähköiselle jäähdyttimelle eri lämpötilaeroissa.
| Lämpötilaero (ΔT) | Tyypillinen COP | Vaikutus TEC-valintaan |
| 10 K | 1,5 - 2,0 | Korkea hyötysuhde, alhainen virrankulutus |
| 20 K | 0,8 - 1,2 | Keskinkertainen tehokkuus |
| 30 K | 0,5 - 0,8 | Pienempi tehokkuus, suurempi virrankulutus |
| 40 K | 0,3 - 0,5 | Alhainen hyötysuhde, merkittävä lämmönpoisto |
| 50 K | 0,2 - 0,3 | Erittäin alhainen hyötysuhde, saattaa vaatia monivaiheisen TEC:n |
X-Meritanilla tarjoamme lämpösähköisten jäähdyttimiemme COP-käyrät, jotta asiakkaamme voivat valita TEC:n, joka toimii optimaalisella hyötysuhteella heidän lämpötilaerolleen. Suosittelemme myös monivaiheisten TEC:ien käyttöä sovelluksissa, jotka vaativat suurta lämpötilaeroa. Tavoitteenamme on auttaa asiakkaitamme saavuttamaan vaadittu jäähdytysteho mahdollisimman pienellä virrankulutuksella.
Termosähköisten jäähdyttimien toimittajan arviointi edellyttää keskittymistä valmistuskykyyn, suorituskykytietoihin, laadunvalvontaan ja tekniseen tukeen. Toimittajalla on oltava valmiudet valmistaa TEC:t vaadittujen eritelmien mukaan, mukaan lukien oikeat mitat, oikea parien lukumäärä ja oikea lämpöteho. Niiden on annettava täydelliset suorituskykytiedot, mukaan lukien Qc, COP, enimmäisvirta ja enimmäisjännite eri lämpötilaeroissa. Niillä on oltava laadunvalvontajärjestelmä, joka varmistaa tasaisen suorituskyvyn yksiköstä toiseen. Heidän on tarjottava teknistä tukea auttaakseen asiakkaita jäähdytyskuorman laskennassa ja TEC-valinnassa. Alla olevassa taulukossa on yhteenveto näistä arviointiperusteista.
| Arviointikriteeri | Mitä etsiä | Miksi sillä on merkitystä |
| Valmistuskyky | Tarkkuuskokoonpano, testauslaitteet | Varmistaa tuotteiden laadun ja johdonmukaisuuden |
| Suorituskykytiedot | Qc, COP, Imax, Vmax eri ΔT:llä | Mahdollistaa tarkan valinnan |
| Laadunvalvonta | ISO 9001, 100 % testaus | Takaa tasaisen suorituskyvyn |
| Tekninen tuki | Jäähdytyskuorman laskenta, TEC-valinta | Auttaa oikean tuotteen valinnassa |
| Luotettavuus | MTBF-tiedot, elinikäinen testaus | Varmistaa pitkän aikavälin suorituskyvyn |
Tehtaallamme olemme valmistaneet lämpösähköisiä jäähdyttimiä yli vuosikymmenen ajan. Käytämme tarkkoja kokoonpano- ja testauslaitteita varmistaaksemme, että jokainen TEC täyttää vaatimukset. Tarjoamme täydelliset suorituskykytiedot, mukaan lukien Qc, COP ja enimmäisluokitukset. Meillä on ISO 9001 -sertifikaatti ja suoritamme 100 % testauksen jokaiselle yksikölle. Tekninen tiimimme on käytettävissä auttamaan jäähdytyskuorman laskennassa ja TEC-valinnassa. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaninasi lämpösähköisten jäähdyttimien alalla.

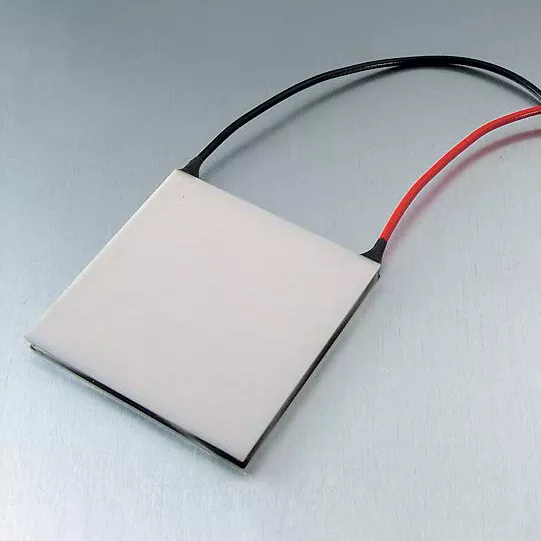

Seuraavassa taulukossa on lämpösähköisten jäähdyttimiemme tärkeimmät tuoteparametrit. Nämä TEC:t sopivat monenlaisiin jäähdytyssovelluksiin, mukaan lukien lääketieteelliset laitteet, laserdiodit, akut ja kompaktit kotelot. Tehtaamme voi myös valmistaa räätälöityjä TEC:itä erityisvaatimusten mukaisesti.
| Parametri | Specification Range | Huomautuksia |
| Jäähdytyskapasiteetti (Qc) | 5 W - 200 W | Määritetyllä ΔT:llä ja virralla |
| Suurin virta (Imax) | 2 A - 15 A | Riippuu mallista |
| Suurin jännite (Vmax) | 5 V - 24 V | Riippuu mallista |
| Suurin lämpötilaero (ΔTmax) | 65 K - 75 K | Imaxilla tyhjiössä |
| COP Range | 0,2 - 2,0 | Riippuu ΔT:stä |
| Mitat | 15 x 15 mm - 62 x 62 mm | Saatavilla mukautettuja kokoja |
| Parien lukumäärä | 31-241 | Määrittää jäähdytystehon |
| Käyttölämpötila | -40°C - +80°C | Riippuu juotteesta ja tiivisteestä |
| MOQ | 10 kappaletta | Neuvoteltavissa suurista tilauksista |
| Toimitusaika | 2-4 viikkoa | Riippuu määrästä ja mukauttamisesta |
Valmistamme tehtaallamme lämpösähköiset jäähdyttimet näiden ja muiden vaatimusten mukaisesti. Voimme räätälöidä jäähdytyskapasiteetin, mitat ja käyttölämpötilan tarpeidesi mukaan. Laadunvalvontajärjestelmämme sisältää raaka-aineiden tarkastuksen, prosessin tarkastuksen ja 100 % lopullisen testauksen ennen lähetystä. Tavoitteenamme on tarjota asiakkaillemme korkealaatuisia lämpösähköisiä jäähdyttimiä, jotka täyttävät heidän lämpötehokkuusvaatimukset.
Kysymys 1: Mitä eroa on aktiivisella ja passiivisella lämpökuormalla?
Vastaus: Aktiivinen lämpökuorma on kotelon sisällä olevien sähkökomponenttien, kuten ohjaimien, antureiden ja lasereiden, tuottamaa lämpöä. Passiivinen lämpökuorma on lämpöä, joka tulee koteloon ulkopuolelta seinien, kannen ja aukkojen kautta. Molemmat on sisällytettävä jäähdytyskuormituslaskelmaan. Useimmissa pienikokoisissa elektroniikkakoteloissa aktiivinen lämpökuorma on hallitseva komponentti. Suurissa koteloissa, joissa on huono eristys, passiivinen lämpökuorma voi olla merkittävä.
Kysymys 2: Kuinka paljon turvamarginaalia minun tulee lisätä jäähdytyskuormituslaskelmaan?
Vastaus: Yleensä suositellaan 20–30 %:n turvamarginaalia. Tämä marginaali selittää komponenttien tehonkulutuksen, liitäntöjen lämpövastuksen ja TEC:n ikääntymisen epävarmuustekijät. Kriittisissä sovelluksissa, kuten lääketieteellisissä laitteissa tai laserjärjestelmissä, suurempi 50 % marginaali voi olla sopiva. Fuzhou X-Meritan Technology Co., Ltd.:ssä voimme auttaa sinua määrittämään sopivan turvamarginaalin sovelluksellesi.
Kysymys 3: Miksi COP laskee lämpötilaeron kasvaessa?
Vastaus: COP laskee lämpötilaeron kasvaessa, koska TEC:n on työskenneltävä kovemmin pumppatakseen lämpöä suurempaa lämpötilagradienttia vastaan. Sähkönsyöttö lisääntyy ja jäähdytysteho pienenee, joten jäähdytyksen suhde tehoon pienenee. Tästä syystä TEC tulee valita todellisen käyttölämpötilaeron mukaan, ei suurimman ΔT-luokituksen mukaan. Tehtaamme tarjoaa COP-käyrät, jotka osoittavat tehokkuuden eri lämpötilaeroissa.
Kysymys 4: Voinko käyttää yksivaiheista TEC:tä suurelle lämpötilaerolle?
Vastaus: Yksivaiheisella TEC:llä voidaan saavuttaa maksimilämpötilaero noin 65-75 K. Suurempiin lämpötilaeroihin tarvitaan monivaiheinen TEC. Monivaiheiset TEC:t pinoavat kaksi tai useampia vaiheita suuremman kokonaislämpötilaeron saavuttamiseksi, mutta ne ovat vähemmän tehokkaita ja kalliimpia kuin yksivaiheiset TEC:t. Jos sovelluksesi vaatii yli 70 K lämpötila-eroa, ota yhteyttä suunnittelutiimiimme parhaan ratkaisun löytämiseksi.
Kysymys 5: Kuinka lasken jäähdytyselementtini lämpövastuksen?
Vastaus: Jäähdytyslevyn lämpövastus riippuu sen geometriasta, materiaalista ja ilmavirran olosuhteista. Jäähdytyselementin valmistaja määrittää sen tyypillisesti °C/W. Luonnollisessa konvektiossa lämpövastus on suurempi kuin paineilmalla. Karkean arvion mukaan luonnollinen konvektiojäähdytyselementti, jonka pinta-ala on 0,1 m², voi olla lämpövastus noin 3-5 °C/W. Tarkkojen tulosten saamiseksi käytä valmistajan tietoja tai suorita lämpötesti. Tehtaallamme voimme auttaa sinua valitsemaan jäähdytyselementin, joka vastaa TEC:n lämpövaatimuksia.
Tarvittavan jäähdytyskuorman laskeminen on ensimmäinen ja tärkein vaihe termosähköisen jäähdyttimen valinnassa. Jäähdytyskuorma on aktiivisen lämpökuorman, passiivisen lämpökuorman ja mahdollisten lisälämmönlähteiden summa. Se on laskettava huolellisesti, mukaan lukien liitäntöjen lämpövastus ja suorituskykykertoimen vaikutus. Noudattamalla tässä artikkelissa kuvattuja laskentamenetelmiä insinöörit voivat valita TEC:n, joka täyttää sovelluksen lämpövaatimukset ilman tarpeettomia kustannuksia tai monimutkaisuutta. Fuzhou X-Meritan Technology Co., Ltd:n tehtaallamme on asiantuntemusta ja tuotteita, jotka tukevat lämpösähköisiä jäähdytysvaatimuksiasi. Tarjoamme täydelliset suorituskykytiedot, teknisen tuen ja mukautetut suunnitelmat, jotka auttavat sinua saavuttamaan parhaan lämpöratkaisun.
Olitpa jäähdyttämässä lääketieteellistä analysaattoria, laserdiodia, akkupakkausta tai kompaktia koteloa, pyydämme sinua ottamaan yhteyttä keskustellaksemme tarpeistasi. Voimme tarjota näytteitä, teknisiä tietoja ja sovellustukea. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin lämmönhallintaratkaisuissa kaikkialla maailmassa.
Ota yhteyttä Fuzhou X-Meritan Technology Co., Ltd.:hen jo tänäänkeskustellaksesi lämpösähköisistä jäähdyttimistäsi ja selvittääksesi, kuinka tuotteemme voivat täyttää jäähdytystarpeesi.
-
