Monivaiheiset lämpösähköiset jäähdyttimet ovat puolijohdejäähdytysmoduuleja, jotka on kehitetty sovelluksiin, jotka vaativat suurempaa lämpötilaeroa kuin perinteiset yksivaiheiset lämpösähköiset jäähdyttimet voivat tarjota. Yhdistämälläuseita lämpösähköisiä vaiheitayhdeksi moduuliksi jäähdytysjärjestelmä voi saavuttaa syvemmän jäähdytyksen kompaktissa rakenteessa.
X-Meritankehittää ja valmistaa monivaiheisia lämpösähköisiä jäähdyttimiä infrapunailmaisimille, optisille laitteille, lääketieteellisille instrumenteille, laboratoriojärjestelmille ja muille tarkkuuslämmönhallintasovelluksille. Voidaan harkita erilaisia vaihekokoonpanoja, sähköisiä parametreja ja mekaanisia mittoja vaaditun jäähdytyslämpötilan, lämpökuorman ja käytettävissä olevan asennustilan mukaan.
Ostajille, jotka etsivät kiinalaista monivaiheista lämpösähköistä jäähdytinvalmistajaa tai -toimittajaa, X-Meritan tarjoaa tuotevalikoiman, teknisen viestinnän ja räätälöityjä lämpösähköisiä jäähdytysratkaisuja sekä kehitysprojekteihin että volyymivaatimuksiin.
Suurin syy monivaiheisen suunnittelun valitsemiseen on vaadittu lämpötilaero.
|
Jäähdytystyyppi |
Lämpötila-ero |
Tyypillinen vaatimus |
Sopivat sovellukset |
|
Yksivaiheinen TEC |
Kohtalainen |
Yleinen lämpötilan säätö |
Elektroniikka, anturit, pienet laitteet |
|
Korkeampi |
Syvempi jäähdytys kompaktissa tilassa |
Infrapunailmaisimet, optiset laitteet |
|
|
Korkea |
Vaativampi matalan lämpötilan säätö |
Tieteelliset instrumentit, lääketieteelliset laitteet |
|
|
Erittäin korkea |
Erikoistuneet syväjäähdytyssovellukset |
Kehittyneet anturit, tutkimuslaitteet |
Monivaiheinen konfiguraatio ei ole vain suurempi perinteinen TEC. Jokainen lisävaihe muuttaa moduulin lämpövastusta, sähkövaatimuksia ja lämmönsiirtosuhdetta. Lopullinen konfiguraatio on siksi valittava todellisen lämpökuorman ja tavoitelämpötilan mukaan, ei pelkän vaihemäärän mukaan.
Tarkkuuslaitteissa monivaiheisen lämpösähköisen jäähdyttimen etuna ei ole pelkästään alhaisemman lämpötilan saavuttaminen. Suunnittelu voi tarjota syvemmän jäähdytyksen kompaktissa solid-state-paketissa, mikä tekee siitä hyödyllisen silloin, kun perinteiset jäähdytysjärjestelmät ovat liian suuria tai mekaanisesti monimutkaisia.
Keskeisiä etuja ovat:
● Korkeampi lämpötilaero — Useilla portailla voidaan saavuttaa syvempi jäähdytys kuin perinteiset yksivaiheiset TEC:t.
● Kompakti puolijohderakenne — Kompressoria, kylmäainetta tai liikkuvia osia ei tarvita.
● Tarkka lämpötilan säätö — Jäähdytystehoa voidaan ohjata säätämällä sähkötuloa.
● Matala tärinä — Liikkuvien mekaanisten osien puuttuminen on hyödyllistä herkissä optisissa ja tunnistuslaitteissa.
● Joustava kokoonpano — Vaihenumero, mitat ja sähköiset parametrit voidaan mukauttaa tiettyjen laitevaatimusten mukaan.
|
Sovellus |
Jäähdytysvaatimus |
Tyypillinen käyttö |
|
Infrapuna-ilmaisimet |
Vähennä ilmaisimen lämpötilaa ja lämpökohinaa |
IR-anturit ja tunnistusjärjestelmät |
|
Optinen viestintä |
Vakaa lämmönsäätö |
Laser- ja optiset komponentit |
|
Lääketieteelliset laitteet |
Tarkka matalan lämpötilan hallinta |
Diagnostiset ja analyyttiset instrumentit |
|
Laboratoriolaitteet |
Syvä ja vakaa jäähdytys |
Tieteelliset testaus- ja tutkimuslaitteet |
|
CCD- ja kuvantamisjärjestelmät |
Säädä anturin lämpötilaa |
Kamerat ja kuvantamislaitteet |
|
Ilmailuelektroniikka |
Kompakti lämmönhallinta |
Anturit ja elektroniset järjestelmät |
Oikean monivaiheisen lämpösähköisen jäähdyttimen valitseminen vaatii muutakin kuin halutun matalan lämpötilan määrittämistä. Jäähdytysmoduuli tulee arvioida yhdessä koko lämpöjärjestelmän kanssa.
Tärkeitä valintatekijöitä ovat:
Target Cold-Side Temperature: Määrittää, onko yksi- vai monivaiheinen määritys sopiva.
Lämpökuorma: Tarvittava jäähdytysteho riippuu jäähdytetyn komponentin tuottamasta lämmöstä sekä ulkoisesta lämpövuodosta.
Kuuman puolen lämpötila: Korkea kuuman puolen lämpötila vähentää käytettävissä olevaa lämpötilaeroa ja lisää lämmönpoiston merkitystä.
Vaiheiden määrä: Kaksivaiheiset, kolmivaiheiset ja nelivaiheiset kokoonpanot tarjoavat erilaisia tasapainoja lämpötilaeron, jäähdytyskapasiteetin ja virrankulutuksen välillä.
Moduulin mitat: TEC:n on sovittava käytettävissä olevaan asennustilaan ja vastattava laitteen lämpöliitäntää.
OEM-projekteissa tavoitelämpötilan, lämpökuorman, kuuman puolen lämpötilan ja käytettävissä olevien mittojen ilmoittaminen voi auttaa X-Meritania suosittelemaan sopivampaa kokoonpanoa.

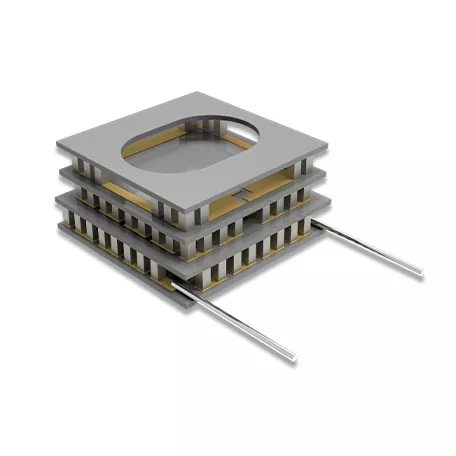

Monivaiheinen lämpösähköinen jäähdytin on TEC-moduuli, joka koostuu kahdesta tai useammasta lämpösähköisestä porrasta, jotka on pinottu yhteen, jotta saavutetaan suurempi lämpötilaero kuin perinteinen yksivaiheinen moduuli.
Monivaiheista TEC:tä harkitaan yleensä, kun vaadittu lämpötilaero ylittää yksivaiheisen moduulin käytännön kyvyn, erityisesti kompakteissa tarkkuusjäähdytyssovelluksissa.
Monivaiheiset TEC:t voidaan suunnitella eri vaiheilla sovelluksesta riippuen. Kaksi- ja kolmivaiheiset konfiguraatiot ovat yleisiä vaativissa jäähdytyssovelluksissa, kun taas korkeampivaiheisia rakenteita voidaan kehittää erikoistarpeisiin.
Kyllä. Räätälöimisestä voidaan keskustella tarvittavien mittojen, vaihekokoonpanon, sähköisten ominaisuuksien ja lämpötehovaatimusten mukaan.
Lähetä tarvittava jäähdytyslämpötila, lämpökuorma, kuuman puolen olosuhteet, mitat tai olemassa oleva TEC-malli. X-Meritan voi käyttää näitä tietoja sopivan kokoonpanon vahvistamiseen ja tarjouksen tekemiseen.
