Itseohjautuvan ajoneuvon LiDAR-järjestelmän tai tienvarsianturiyksikön on toimittava luotettavasti lämpötila-alueella, joka voi vaihdella -40 °C:sta talvella +85 °C:seen suorassa kesäauringossa. Kotelon sisällä olevat laserdiodit, valoilmaisimet ja optiset komponentit ovat herkkiä lämpötilalle. Vain muutaman asteen siirtymä voi muuttaa laserin emissioaallonpituutta, vähentää ilmaisimen signaali-kohinasuhdetta ja vääristää optista kohdistusta. Seurauksena on alueen tarkkuuden ja pistepilven laadun heikkeneminen. Lämmönhallintakomponentteja määrittävälle hankintainsinöörille kysymys ei ole siitä, tarvitaanko lämpötilan säätöä, vaan se, mikä tekniikka pystyy toimittamaan sen LiDAR-järjestelmän koon, tehon ja luotettavuuden rajoissa.Lämpösähköiset jäähdyttimetovat nousseet suosituimmiksi ratkaisuksi moniin näistä haasteista.
Tämä opas on kirjoitettu ostajille ja suunnittelijoille, joiden on ymmärrettävä, kuinka lämpösähköiset jäähdyttimet vastaavat LiDAR-järjestelmien lämpötilansäätöhaasteisiin. Käsittelemme LiDARin erityisiä lämpöhaasteita, lämpösähköisten jäähdyttimien toimintaperiaatetta, tärkeimmät arvioitavat tekniset tiedot, integrointinäkökohdat ja toimittajan valintakriteerit. Toimitamme myös yksityiskohtaiset tuoteparametrit tehtaaltamme osoitteessaFuzhou X-Meritan Technology Co., Ltd.Olitpa kehittämässä LiDAR-järjestelmää auto-, teollisuus- tai karttasovelluksiin, tämä opas auttaa sinua valitsemaan oikean lämpösähköisen jäähdyttimen lämmönhallintavaatimuksiisi.
LiDAR-järjestelmät tarjoavat ainutlaatuisen joukon lämpöhaasteita, jotka eroavat muiden elektronisten järjestelmien vastaavista. Ensimmäinen haaste on laserdiodin herkkyys. Laserdiodin emissioaallonpituus muuttuu lämpötilan mukaan nopeudella noin 0,3 nm/°C. LiDAR-järjestelmässä, joka käyttää kapeakaistaisia optisia suodattimia tai aallonpituusherkkää ilmaisua, tämä ajautuminen voi aiheuttaa laseraallonpituuden ja suodattimen päästökaistan välisen yhteensopimattomuuden, mikä heikentää signaalin voimakkuutta ja tunnistusaluetta. Toinen haaste on valoilmaisimen lämpökohina. Ilmaisimen pimeävirta ja kohinaekvivalenttiteho kasvavat lämpötilan myötä, mikä heikentää signaali-kohinasuhdetta ja etäisyysmittauksen tarkkuutta. Kolmas haaste on optisen penkin lämpölaajeneminen. Optiset komponentit asennetaan yhteiseen pöytään, ja jos penkki laajenee tai supistuu lämpötilan mukaan, laserin, ilmaisimen ja skannausoptiikan kohdistus voi siirtyä, mikä aiheuttaa osoitinvirheitä. Alla olevassa taulukossa on yhteenveto näistä haasteista ja niiden vaikutuksista.
| Haaste | Lähde | Vaikutus LiDAR-suorituskykyyn |
| Laser Wavelength Drift | Laserdiodin lämpötilakerroin | Vähentynyt signaalin voimakkuus, kantaman menetys |
| Ilmaisimen melun lisäys | Terminen kohina valontunnistimessa | Alempi SNR, pienempi tarkkuus |
| Optisen penkin laajennus | Asennusmateriaalien lämpölaajeneminen | Virheellinen kohdistus, osoitinvirheet |
| Äärimmäiset ympäristön lämpötilat | Toimintaympäristö | Järjestelmävika tai heikentynyt suorituskyky |
| Lämmön hajoamisen tiheys | Kompakti kotelo | Paikalliset kuumat kohdat, lämpögradientit |
Fuzhou X-Meritan Technology Co., Ltd.:n tehdas valmistaa lämpösähköisiä jäähdyttimiä, jotka on suunniteltu erityisesti vastaamaan näihin haasteisiin. Ymmärrämme LiDAR-järjestelmien lämpövaatimukset ja teemme yhteistyötä asiakkaidemme kanssa valitaksemme oikean jäähdyttimen heidän lasertehon, ilmaisintyypin ja ympäristöolosuhteiden mukaan.

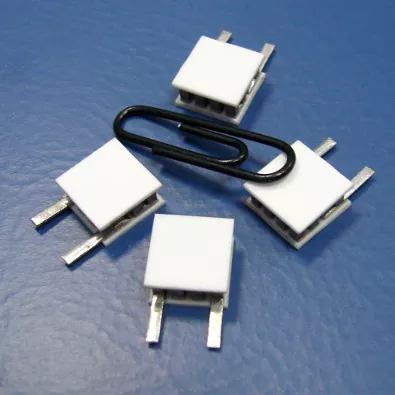

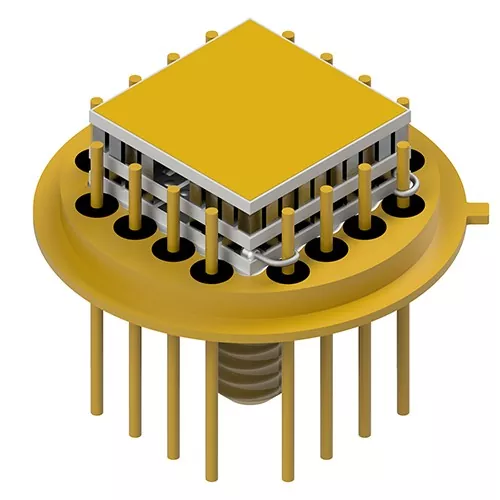

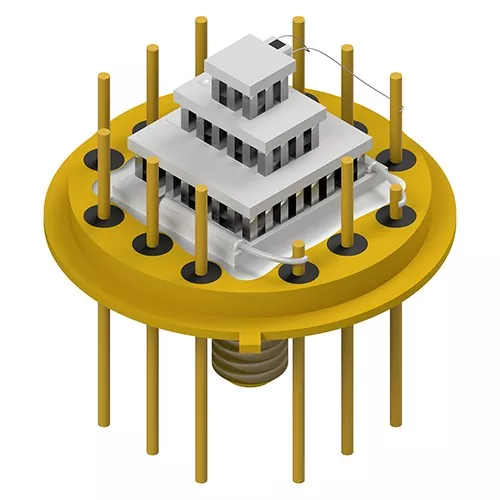

Thermoelectric Cooler on puolijohdelämpöpumppu, joka käyttää Peltier-ilmiötä lämmön siirtämiseen laitteen toiselta puolelta toiselle, kun tasavirtaa käytetään. Laite koostuu joukosta puolijohdepellettejä, tyypillisesti vismuttitelluridia, jotka on asetettu kahden keraamisen alustan väliin. Kun virta kulkee, toinen puoli tulee kylmäksi (kylmä puoli) ja toinen kuuma (kuuma puoli). Lämpö imeytyy kylmältä puolelta ja vapautuu kuumalta puolelta, missä jäähdytyselementti hajottaa sen. Virran kääntäminen kääntää lämmönsiirron suunnan, jolloin samaa laitetta voidaan käyttää sekä jäähdytykseen että lämmitykseen. Tämä kaksisuuntainen ohjaus on keskeinen etu LiDAR-järjestelmille, joiden on toimittava sekä kuumissa että kylmissä ympäristöissä. Alla olevassa taulukossa verrataan lämpösähköisiä jäähdyttimiä muihin jäähdytystekniikoihin.
| Tekniikka | Jäähdytys/lämmitys | Koko | Tarkkuus | Luotettavuus | Melu/värinä |
| Termosähköinen jäähdytin | Molemmat | Kompakti | Korkea (+/- 0,1 °C) | Korkea (kiinteä tila) | Ei mitään |
| Kompressoripohjainen | Molemmat | Suuri | Kohtalainen | Keskitaso (liikkuvat osat) | Korkea |
| Fanipohjainen | Vain jäähdytys | Kohtalainen | Matala | Kohtalainen (laakerien kuluminen) | Kohtalainen |
| Lämpöputki | Vain jäähdytys | Kompakti | Matala | Korkea | Ei mitään |

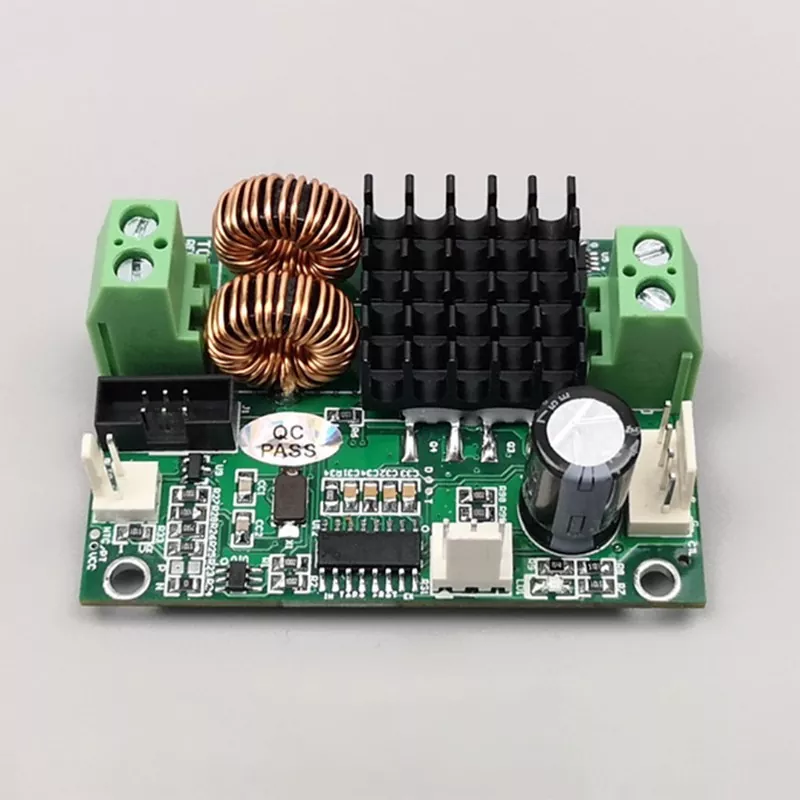

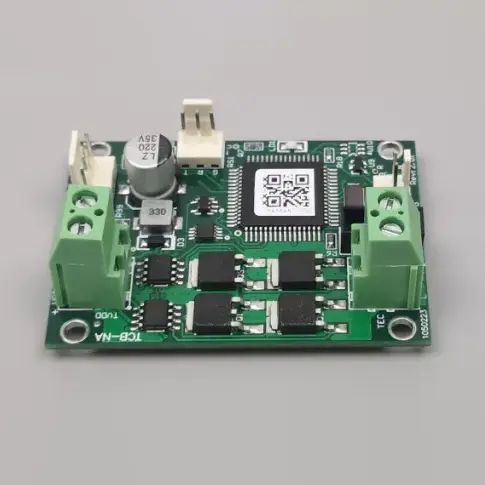

Suunnittelemme tehtaallamme lämpösähköiset jäähdyttimet LiDAR-järjestelmien vaativiin vaatimuksiin. Käytämme korkean suorituskyvyn vismuttitelluridipellettejä ja kehittyneitä keraamisia substraatteja korkean jäähdytyskapasiteetin saavuttamiseksi pienellä jalanjäljellä. Jäähdyttimemme ovat saatavilla integroiduilla lämpötila-antureilla ja ohjauselektroniikalla, mikä mahdollistaa laserdiodin ja ilmaisimen tarkan lämpötilan stabiloinnin.
Kun valitset lämpösähköisen jäähdyttimen LiDAR-järjestelmään, ostajien tulee arvioida useita keskeisiä teknisiä tietoja. Jäähdytysteho (Qc) määrittää, kuinka paljon lämpöä jäähdytin voi poistaa tietyllä lämpötilaerolla. LiDAR-sovelluksissa jäähdytyskapasiteetin on oltava riittävä käsittelemään laserdiodin, ilmaisimen ja muiden lämpöä tuottavien komponenttien aiheuttaman lämpökuorman. Suurin lämpötilaero (ΔTmax) määrittää suurimman lämpötilaeron, jonka jäähdytin voi saavuttaa kylmän ja kuuman puolen välillä. Virta- ja jännitearvot määrittävät tehonsyöttövaatimukset. Jalanjälki ja paksuus määräävät integrointirajoitukset. Suorituskykykerroin (COP) määrittää jäähdyttimen hyötysuhteen. Alla olevassa taulukossa on yhteenveto näistä tiedoista.
| Erittely | Tyypillinen alue LiDARille | Merkitys |
| Jäähdytyskapasiteetti (Qc) | 5 W - 50 W | Kokonaislämpökuormituksen tulee ylittää |
| Suurin lämpötilaero (ΔTmax) | 65 °C - 75 °C | Määrittää jäähdytyskyvyn |
| Nykyinen (Imax) | 2 A - 8 A | Määrittää virtalähteen |
| Jännite (Vmax) | 5 V - 24 V | Määrittää virtalähteen |
| Jalanjälki | 10 x 10 mm - 40 x 40 mm | Määrittää integraation |
| Paksuus | 2 mm - 6 mm | Määrittää integraation |
| Suorituskykykerroin (COP) | 0,3 - 0,6 | Määrittää tehon hyötysuhteen |
Fuzhou X-Meritan Technology Co., Ltd.:n tehtaallamme on valikoima lämpösähköisiä jäähdyttimiä, joilla on eri jäähdytyskapasiteetti, jalanjälki ja jännitearvot. Voimme auttaa asiakkaitamme valitsemaan oikean jäähdyttimen heidän erityisiin LiDAR-lämpövaatimuksiinsa. Suunnittelutiimimme voi myös tarjota lämpösimulaatiota ja suunnittelutukea varmistaakseen, että jäähdytin on integroitu kunnolla LiDAR-koteloon.

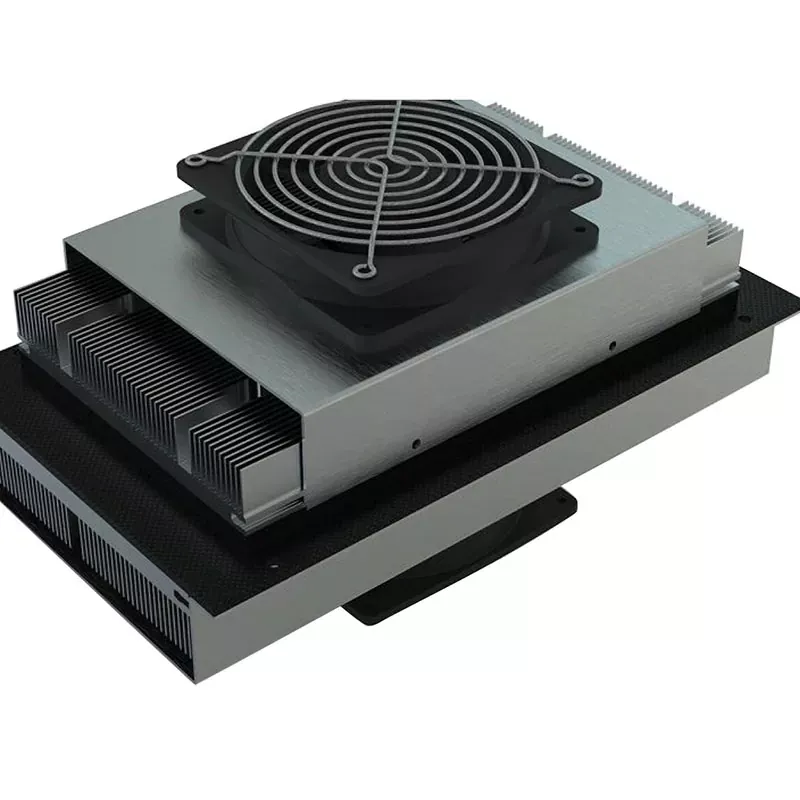

Thermoelectric Coolerin suorituskyky LiDAR-järjestelmässä ei riipu pelkästään jäähdyttimestä itsestään vaan myös siitä, miten se on integroitu. Useat tekijät voivat vaikuttaa suorituskykyyn. Ensimmäinen on lämpörajapinta jäähdyttimen ja laserdiodin tai ilmaisimen välillä. Huono lämpörajapinta, kuten kuiva sauma tai epätasainen pinta, voi lisätä lämpövastusta ja heikentää jäähdytystehoa. Toinen on jäähdytyselementin suunnittelu. Jääkaapin kuuman puolen on kyettävä haihduttamaan lämpöä ympäröivään ympäristöön. Jos jäähdytyselementti on alimitoitettu tai ilmavirta on riittämätön, kuuman puolen lämpötila nousee, mikä vähentää jäähdytystehoa ja mahdollisesti ylikuumentaa jäähdyttimen. Kolmas on kylmän puolen lämpöeristys. Kylmä puoli on eristettävä ympäröivästä ympäristöstä, jotta estetään lämpövuoto, joka heikentäisi jäähdytystehoa. Alla olevassa taulukossa on yhteenveto näistä integrointitekijöistä.
| Integraatiotekijä | Vaikutus suorituskykyyn | Lieventäminen |
| Terminen käyttöliittymän materiaali | Huono käyttöliittymä lisää lämpövastusta | Käytä erittäin johtavaa lämpörasvaa tai -tyynyjä |
| Jäähdytyselementin suunnittelu | Riittämätön jäähdytyselementti heikentää jäähdytystehoa | Koko jäähdytyselementti maksimaalista lämpökuormaa varten |
| Ilmavirta | Huono ilmavirtaus nostaa kuuman puolen lämpötilaa | Varmista riittävä ilmanvaihto tai paineilma |
| Kylmän puolen eristys | Lämpövuoto heikentää jäähdytystehoa | Käytä eristystä kylmän puolen ympärillä |
| Kondensoituminen | Kylmille pinnoille voi muodostua kosteutta | Käytä suljettua koteloa tai kuivausainetta |
Tehtaallamme tarjoamme teknistä tukea auttaaksemme asiakkaitamme integroimaan Thermoelectric Coolerin LiDAR-järjestelmäänsä. Voimme suositella lämpörajapintamateriaaleja, jäähdytyselementtimalleja ja tiivistysmenetelmiä, jotka takaavat optimaalisen suorituskyvyn. Tavoitteenamme on auttaa asiakkaitamme saavuttamaan LiDAR-järjestelmän edellyttämä lämpötilavakaus.
LiDAR-sovelluksiin tarkoitettujen lämpösähköisten jäähdyttimien toimittajan arvioiminen edellyttää keskittymistä lämpösuunnittelukykyyn, valmistuksen laatuun, testaukseen ja sovellustukeen. Toimittajalla tulee olla valmiudet suunnitella ja valmistaa jäähdyttimiä vaadittujen eritelmien mukaisesti, mukaan lukien mukautetut jalanjäljet ja jännitearvot. Valmistuslaadun tulee olla tasainen, ja pellettien sijoittelun ja keraamisen tasaisuuden toleranssien tulee olla tiukat. Toimittajan tulee testata jokaisen jäähdyttimen jäähdytysteho, ΔTmax ja vuotovirta. Ja toimittajan tulee tarjota sovellustuki, mukaan lukien lämpösimulaatio ja integrointiohjeet. Alla olevassa taulukossa on yhteenveto näistä arviointiperusteista.
| Arviointikriteeri | Mitä etsiä | Miksi sillä on merkitystä |
| Lämpösuunnittelukyky | Räätälöity suunnittelu, lämpösimulaatio | Varmistaa sovelluksen optimaalisen suorituskyvyn |
| Valmistuksen laatu | Tarkka pellettien sijoittelu, keraaminen tasaisuus | Takaa tasaisen suorituskyvyn ja luotettavuuden |
| Testaus | Jäähdytysteho, ΔTmax, vuotovirta | Varmistaa, että jäähdytin täyttää vaatimukset |
| Sovellustuki | Integrointiopastus, lämpösimulaatio | Auttaa saavuttamaan optimaalisen järjestelmän suorituskyvyn |
X-Meritanin tehdas on valmistanut lämpösähköisiä jäähdyttimiä yli vuosikymmenen ajan. Meillä on laaja kokemus lämpösuunnittelusta ja valmistuksesta. Testaamme jokaisen jäähdyttimen ennen toimitusta ja tarjoamme teknistä tukea asiakkaillemme. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaninasi LiDAR-termosähköisissä jäähdyttimissä.
Seuraavassa taulukossa on lämpösähköisten jäähdyttimiemme tärkeimmät tuoteparametrit. Nämä jäähdyttimet on suunniteltu LiDAR-järjestelmiin ja muihin tarkkuuslämmönhallintasovelluksiin. Tehtaamme voi myös valmistaa mukautettuja jäähdyttimiä erityisvaatimusten mukaisesti.
| Parametri | Erittely Range | Huomautuksia |
| Jäähdytyskapasiteetti (Qc) | 5 W - 50 W | ΔT = 0 °C |
| Suurin lämpötilaero (ΔTmax) | 65 °C - 75 °C | Kun Qc = 0 W |
| Nykyinen (Imax) | 2 A - 8 A | Valittu virtalähteeksi |
| Jännite (Vmax) | 5 V - 24 V | Valittu virtalähteeksi |
| Jalanjälki | 10 x 10 mm - 40 x 40 mm | Saatavilla mukautettuja kokoja |
| Paksuus | 2 mm - 6 mm | Valittu integrointia varten |
| Keraaminen materiaali | Alumiinioksidi (Al2O3) | Vakio |
| Pelletti materiaali | Vismutti Telluridi (Bi2Te3) | Korkea suorituskyky |
| Käyttölämpötila | -40°C - +85°C | Valittu ympäristöön |
| Integrointivaihtoehdot | Anturi, ohjauselektroniikka | Saatavilla mukautettuja vaihtoehtoja |
| MOQ | 100 kappaletta | Neuvoteltavissa suurista tilauksista |
| Toimitusaika | 2-4 viikkoa | Riippuu määrästä ja mukauttamisesta |
Valmistamme tehtaallamme lämpösähköiset jäähdyttimet täyttämään nämä vaatimukset ja paljon muuta. Voimme räätälöidä jäähdytyskapasiteetin, jalanjäljen, jännitteen ja integrointivaihtoehdot tarpeidesi mukaan. Laadunvalvontajärjestelmämme sisältää raaka-aineiden tarkastuksen, prosessin tarkastuksen ja lopputarkastuksen ennen lähetystä. Tavoitteenamme on tarjota asiakkaillemme korkealaatuisia lämpösähköisiä jäähdyttimiä, jotka täyttävät heidän LiDAR-lämmönhallintatarpeensa.
Kysymys 1: Voiko lämpösähköinen jäähdytin sekä jäähdyttää että lämmittää LiDAR-järjestelmää?
Vastaus: Kyllä, lämpösähköinen jäähdytin voi sekä jäähdyttää että lämmittää. Vaihtamalla tasavirran napaisuutta, lämmönsiirron suunta vaihtuu. Tämä sallii saman jäähdyttimen lämmittää laserdiodin kylmissä ympäristöissä ja jäähdyttää sitä kuumissa ympäristöissä. Tämä kaksisuuntainen ominaisuus on välttämätön LiDAR-järjestelmille, joiden on toimittava laajalla lämpötila-alueella. Fuzhou X-Meritan Technology Co., Ltd.:ssä jäähdyttimemme on suunniteltu kaksisuuntaiseen käyttöön.
Kysymys 2: Kuinka paljon tehoa lämpösähköinen jäähdytin kuluttaa LiDAR-järjestelmässä?
Vastaus: Tehonkulutus riippuu jäähdytystehosta, lämpötilaerosta ja COP:sta. Tyypillinen lämpösähköinen LiDAR-jäähdytin saattaa kuluttaa 5–20 wattia. COP on tyypillisesti 0,3-0,6, mikä tarkoittaa, että jokaista poistettua lämpöwattia kohden jäähdytin kuluttaa 1,7-3,3 wattia sähkötehoa. Tehonkulutus on otettava huomioon järjestelmän kokonaistehobudjetissa.
Kysymys 3: Mikä on tyypillinen lämpötilan stabiilisuus, joka on saavutettavissa lämpösähköisellä jäähdyttimellä?
Vastaus: Oikein suunnitellulla säätösilmukalla Thermoelectric Cooler voi saavuttaa +/- 0,1 °C tai paremman lämpötilan vakauden. Tämä tarkkuus on välttämätöntä LiDAR-järjestelmille, jotka vaativat vakaata laseraallonpituutta ja ilmaisimen suorituskykyä. Vakaus riippuu lämpötila-anturin laadusta, ohjauselektroniikasta ja järjestelmän lämpösuunnittelusta.
Kysymys 4: Voidaanko lämpösähköisiä jäähdyttimiä käyttää autojen LiDAR-järjestelmissä?
Vastaus: Kyllä, lämpösähköisiä jäähdyttimiä käytetään autojen LiDAR-järjestelmissä. Niiden on täytettävä autojen tärinä-, isku- ja lämpötilasyklin vaatimukset. Tehtaallamme tarjoamme jäähdyttimiä, jotka on testattu autoalan standardien mukaan, mukaan lukien tärinä ja lämpöshokki. Voimme myös tarjota AEC-Q100-hyväksyttyä ohjauselektroniikkaa autoteollisuuden sovelluksiin.
Kysymys 5: Kuinka valitsen oikean lämpösähköisen jäähdyttimen LiDAR-järjestelmääni?
Vastaus: Jotta voit valita oikean lämpösähköisen jäähdyttimen, sinun on määritettävä kokonaislämpökuorma, tarvittava lämpötilaero, käytettävissä oleva virtalähde ja integrointirajoitukset. Suunnittelutiimimme voi auttaa sinua laskemaan nämä vaatimukset ja valitsemaan sovelluksellesi optimaalisen jäähdyttimen. Tarjoamme myös lämpösimulaatiotukea suunnittelun tarkistamiseksi ennen prototyyppien luomista.
LiDAR-järjestelmät aiheuttavat merkittäviä lämpötilan hallinnan haasteita laseraallonpituuden ajautumisesta ja ilmaisinkohinasta optiseen kohdistusvirheeseen ja ympäristön äärimmäisyyksiin. Termosähköiset jäähdyttimet vastaavat näihin haasteisiin tarkalla, kaksisuuntaisella, puolijohdelämpötilan säädöllä kompaktissa ja luotettavassa paketissa. Hankintainsinöörien ja suunnittelutiimien kannalta lämpöhaasteiden, jäähdyttimen spesifikaatioiden ja integrointinäkökohtien ymmärtäminen on välttämätöntä oikean ratkaisun valinnassa. Fuzhou X-Meritan Technology Co., Ltd.:n tehtaallamme on asiantuntemusta ja kykyä valmistaa lämpösähköisiä jäähdyttimiä, jotka täyttävät LiDAR-järjestelmien vaativat vaatimukset. Teemme tiivistä yhteistyötä asiakkaidemme kanssa oikean jäähdyttimen valitsemiseksi ja onnistuneen integroinnin varmistamiseksi.
Olitpa kehittämässä LiDAR-järjestelmää autonomisille ajoneuvoille, teollisuusautomaatiolle tai kartoitussovelluksille, pyydämme sinua ottamaan meihin yhteyttä keskustellaksemme tarpeistasi. Voimme tarjota näytteitä, teknisiä tietoja ja räätälöityjä ratkaisuja. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotettavan kumppanin LiDAR-järjestelmien kehittäjille ympäri maailmaa.
Ota yhteyttä Fuzhou X-Meritan Technology Co., Ltd.:hen jo tänäänkeskustellaksesi LiDAR Thermoelectric Cooler -vaatimuksistasi ja selvittääksesi, kuinka tuotteemme voivat varmistaa järjestelmäsi tarvitseman lämpövakauden.
