X-Meritan valmistaa tarkkoja kokoonpanoja mikrotermosähköisillä jäähdyttimillä eliminoimaan erillisten jäähdytyskomponenttien asentamiseen liittyvät lämpöpullonkaulat, kaasun poistumisriskit ja kokoonpanon monimutkaisuus. Integroimalla mikro-Peltier-elementit, mukautetut otsikkopohjat (Kovar, CuW, HTCC/LTCC) ja takaisinkytkentätermistorit puhdastilaolosuhteissa, tämä ratkaisu muodostaa avaimet käteen -periaatteella toimivan osakokoonpanon, joka on valmis stanssaukseen. Aktiivinen pistejäähdytys suoraan optisen sirun alla minimoi tumman kohinan anturiryhmissä ja lukitsee emissioaallonpituudet suuritehoisille laserdiodeille.
Käytetään laajasti televiestintälähetin-vastaanottimissa, VCSEL:issä ja pienoisspektroskooppisissa antureissa. Jalustan pohjassa on nikkeli/kullattu Kovar tai teräs, jossa on mukautettu tappigeometria (sylinterimäiset, litteät päät tai naulapää), mikä virtaviivaistaa sisäistä lankojen liittämistä.
|
Paketin tyyli |
Pohjamateriaali |
Pin-valinnat |
Ensisijainen sovellus |
TEC Lavastus |
|

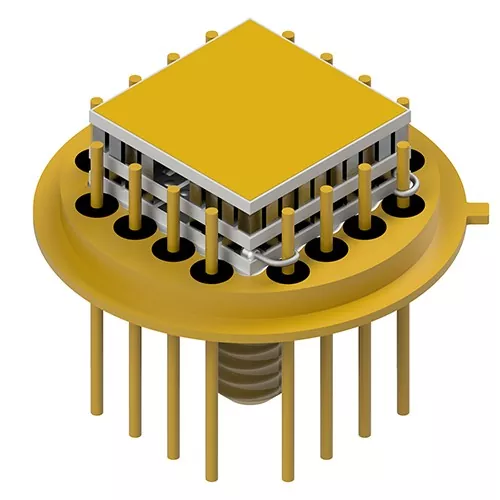

TO-8 |
Kovar / kullattu teräs |
6, 12, 16 nastaa |
IR-, XRF- ja kaasuilmaisimet |
Yksi-4-vaiheinen |
|
TO-39 |
Kovar |
6, 8+ nastat |
Analyyttiset anturiryhmät |
Yksi-2-vaiheinen |
|
TO-46 |
Kovar |
5, 6 nastaa |
VCSEL:t ja mikro-anturit |
Yksivaiheinen |
|
TO-66 |
Kovar |
6, 9 nastaa |
Suuritiheyksiset ilmaisinyksiköt |
Yksi-4-vaiheinen |
|
TO-37 / TO-13 |
Kovar / teräs |
6-16 nastaa |
Monikanavaiset IR-järjestelmät |
Yksi-2-vaiheinen |
Suunniteltu usean watin lämpökuormille ja tiheille valoilmaisinryhmille, joissa rakenteellinen jäykkyys ja tarkka samantasoisuus ovat ensiarvoisen tärkeitä.
|
Kotelotyyppi |
Rakennusmateriaalit |
Pin Count |
Tyypillinen kohdelaite |
|

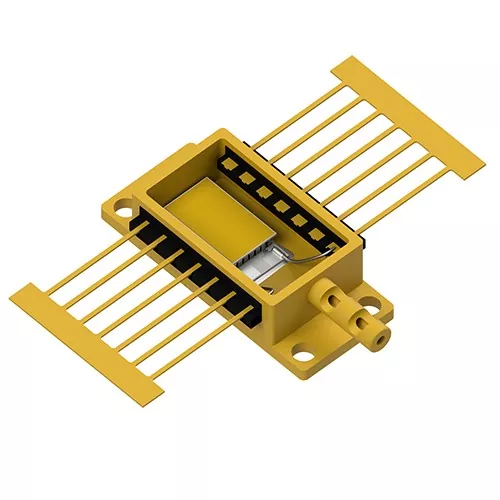

BTF (perhonen) |
Kovar kupari-volframi (CuW) pohjalla |
14 nastaa |
Pumppulaserit ja televiestintälähettimet |
|
HHL (High Heat Load) |
Kovar, teräs tai kupari-moly (CuMo) |
9 nastaa |
Tehokkaat teollisuuslaserit |
|
PS-28 / BOX |
Ni/Au-pinnoitetut Kovar-kotelot |
28 nastaa |
Monielementtiset optiset ilmaisimet |
|
TOSA / ROSA |
Kovar CuW-lämmönlevittimillä |
Mukautettu |
Pienikokoiset lähetin-vastaanotinkokoonpanot |
|
HTCC / LTCC |
Korkea/matala lämpötila rinnakkaispoltettu keramiikka |
Array Pins |
Vähäkohinaiset valoilmaisimet |
Eutektinen mikrosidonta: Alamoduulit juotetaan AuSn eutektisilla aihioilla suoraan pakkauksen otsikoihin, mikä eliminoi johtavat epoksit ja välttää orgaanisen kaasun muodostumisen hermeettisissä tiivisteissä.
Tumman kohinan vaimennus: Aktiivinen pistejäähdytys alentaa valoilmaisinryhmän liitoslämpötiloja, vähentää lämpöpimeää virtaa ja parantaa yleistä signaali-kohinasuhdetta (S/N).
Joustavat johtokehyksen konfiguraatiot: Otsikkonastat voidaan muokata litteillä pinnoilla tai piikkikärjeillä silmukan induktanssin alentamiseksi ja automatisoitujen langanliitosprosessien yksinkertaistamiseksi.

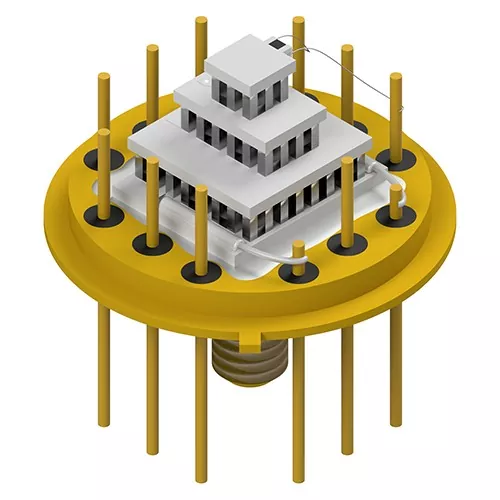

Monivaiheiset vaiheistusominaisuudet: Sopii 1-4-vaiheisiin micro-TEC-kokoonpanoihin sovelluksiin, jotka vaativat syväjäähdytyserot (ΔT>70∘C).
Yhteiskehitetty pakkaus (JDP): Täysi sovellussuunnittelutuki lämpö-CAD-mallinnuksesta ja materiaalien valinnasta nopeaan näyteprototyyppien luomiseen ja massatuotantoon.
Tarjoaa aallonpituuden stabiloinnin TOSA/ROSA-lähetin-vastaanottimille, EML-lasereille ja DWDM-verkoille lukitsemalla laserliitoksen lämpötilan vaihteleviin kotelolämpötiloihin.
Mikrotermosähköisillä jäähdyttimillä varustetut kokoonpanot toimittavat kylmäalustoja röntgenfluoresenssi- (XRF) ja ei-dispersiivisille infrapuna-antureille (NDIR), mikä estää signaalin ajautumisen ympäristöanalyysin aikana.
Hallitsee lämpövirtaa Butterfly (BTF)- ja High Heat Load (HHL) -pakettien sisällä, ylläpitää säteen laatua ja pidentäen diodin käyttöikää.
Jäähdytys polttotason tasojärjestelmille (FPA), yönäköilmaisimille ja optisille opastusantureille, jotka ovat alttiina voimakkaalle mekaaniselle tärinälle ja lämpöiskulle.
In-House Cleanroom Packaging: Kaikki mikro-TEC-sijoitukset, lankojen sidonta- ja tiivistystoimenpiteet tapahtuvat valvotuissa ympäristöissä hapettumisen ja kosteuden kerääntymisen estämiseksi.
100 %:n parametrien seulonta: Jokaiselle mikrotermosähköisillä jäähdyttimillä varustetuilla kokoonpanoilla testataan vaihtovirtaresistanssi (Rac), eristysvastus, lämpövaste ja mittatoleranssit ennen toimitusta.
Jäljitettävä toimitusketjun eheys: Suora kumppanuus validoitujen otsikkovalmistajien kanssa varmistaa kullanpidon, tyhjiötiiviyden ja tiukan ISO9001-standardien noudattamisen.
Valmiiksi integroidut kokoonpanot eliminoivat monimutkaisen manuaalisen mikrojuottamisen, takaavat tehtaalla todetun eutektisen sidoksen eheyden (Rth-minimointi) ja estävät kaasun vapautumisen sinetöityjen pakkausten sisällä.
Kyllä. Joint Development Packaging (JDP) -ohjelmamme kautta asiakkaat voivat joko valita vakiokokoisista Kovar/CuW-otsikoistamme tai toimittaa omat kotelot tehtaan TEC-integrointiin ja lankojen liittämiseen.
Toisin kuin orgaaniset liimat tai tavanomaiset pehmeäjuotokset, AuSn-eutektinen sidos tarjoaa paremman lämmönjohtavuuden, nolla orgaanista kaasunpoistoa ja vahvan liitoksen lujuuden, joka kestää korkeita lämpötiloja alavirtaan.
Anna kohdepaketin tyyli (esim. TO-8, BTF), lämpökuorma (Qc), tavoitelämpötilaero (ΔT), nastan kokoonpanovaatimukset ja ensisijaiset käyttöjännitteen/virran rajat.
