Suunnitteluinsinööri työskentelee uuden lääketieteellisen diagnostisen laitteen parissa. Laite vaatii pienen jäähdytysvyöhykkeen, joka pystyy pitämään tarkan lämpötilan 4 °C ja joka voidaan vaihtaa lämmitykseen eri testiä varten. Jäähdytyksen tulee olla kompakti, tärinätön ja toimia missä tahansa suunnassa. Perinteiset jäähdytyslaitteet – kompressorit, tuulettimet ja lämmönvaihtimet – eivät voi täyttää näitä vaatimuksia. Ne ovat liian suuria, liian meluisia ja liian joustamattomia. Ratkaisu on Thermoelectric Cooler, solid-state-laite, joka käyttää Peltier-ilmiötä lämmön pumppaamiseen. Peltier-ilmiö on ilmiö, joka erottaaLämpösähköiset jäähdyttimetkaikista muista jäähdytystekniikoista. Tästä syystä ne voidaan pienentää, miksi niissä ei ole liikkuvia osia ja miksi ne voivat vaihtaa välittömästi jäähdytyksestä lämmitykseen. Hankintainsinööreille ja tuotesuunnittelijoille Peltier-ilmiön ymmärtäminen on välttämätöntä, jotta he päättävät, onko lämpösähköinen jäähdytin oikea valinta tiettyyn sovellukseen.
Tämä opas on kirjoitettu ostajille, joiden on hankittava lämpösähköisiä jäähdyttimiä ja jotka haluavat ymmärtää niiden takana olevaa tekniikkaa. Selitämme, mikä Peltier-ilmiö on, miten se toimii, miten se eroaa perinteisestä jäähdytyksestä ja mitkä tekniset tiedot ovat tärkeitä lämpösähköjäähdyttimen valinnassa. Toimitamme myös yksityiskohtaiset tuoteparametrit tehtaaltamme osoitteessaFuzhou X-Meritan Technology Co., Ltd.Suunnitteletpa lääketieteellisiä laitteita, laserjärjestelmiä, auton istuimia tai kulutuselektroniikkaa, tämä opas auttaa sinua tekemään tietoisen päätöksen lämpösähköisestä jäähdytyksestä.
Peltier-ilmiö on lämpösähköinen ilmiö, jonka ranskalainen fyysikko Jean Charles Athanase Peltier löysi vuonna 1834. Se kuvaa lämpenemistä tai jäähdytystä, joka tapahtuu kahden erilaisen johtimen risteyksessä, kun sähkövirta kulkee niiden läpi. Kun virta kulkee yhteen suuntaan, lämpö imeytyy toisessa risteyksessä ja vapautuu toisessa. Kun virta käännetään, vaikutus on päinvastainen: kuuma liitos muuttuu kylmäksi ja kylmä liitos kuumaksi. Tämä on lämpösähköisten jäähdyttimien perusperiaate. Thermoelectric Cooler, joka tunnetaan myös nimellä Peltier-jäähdytin, on puolijohdelämpöpumppu, joka käyttää Peltier-ilmiötä lämmön siirtämiseen laitteen toiselta puolelta toiselle. Laite koostuu joukosta p-tyypin ja n-tyypin puolijohdepellettejä, jotka on kytketty sähköisesti sarjaan ja termisesti rinnan. Pelletit asetetaan kahden keraamisen alustan väliin. Kun käytetään tasavirtaa, elektronit ja reiät liikkuvat pellettien läpi kuljettaen lämpöä mukanaan. Tuloksena on kylmä puoli ja kuuma puoli. Alla olevassa taulukossa on yhteenveto Peltier-ilmiön tärkeimmistä näkökohdista.
| Aspekti | Kuvaus |
| Löytö | Jean Charles Athanase Peltier, 1834 |
| Periaate | Lämmitys tai jäähdytys erilaisten johtimien risteyksessä |
| Vaikutuksen suunta | Riippuu virran suunnasta |
| Tärkeimmät komponentit | P-tyypin ja N-tyypin puolijohdepelletit, keraamiset substraatit |
| Tulos | Kylmä puoli ja kuuma puoli |
Fuzhou X-Meritan Technology Co., Ltd.:n tehdas on erikoistunut Peltier-ilmiöön perustuvien lämpösähköisten jäähdyttimien suunnitteluun ja valmistukseen. Meillä on laaja kokemus puolijohdepellettien valmistuksesta, moduulien kokoonpanosta ja lämpöjärjestelmien suunnittelusta. Tuotteitamme käytetään monenlaisissa sovelluksissa lääketieteellisistä laitteista kulutuselektroniikkaan.
Termosähköiset jäähdyttimet eroavat perinteisistä jäähdytyslaitteista useilla perustavanlaatuisilla tavoilla. Perinteiset jäähdytyslaitteet, kuten höyrykompressiojärjestelmät, absorptiojäähdyttimet ja lämpöpumput, luottavat mekaanisiin komponentteihin – kompressoreihin, pumppuihin ja puhaltimiin – kylmäaineen kierrättämiseen ja lämmön siirtämiseen. Nämä järjestelmät ovat tehokkaita ja tehokkaita laajamittaisessa jäähdytyksessä, mutta ne ovat tilaa vieviä, meluisia ja niissä on kuluvia liikkuvia osia. Termosähköisissä jäähdyttimissä ei ole liikkuvia osia. Ne käyttävät Peltier-ilmiötä lämmön pumppaamiseen suoraan ilman kylmäainetta tai mekaanista puristusta. Tämä tekee niistä kompakteja, hiljaisia, luotettavia ja kykeneviä toimimaan missä tahansa suunnassa. Alla olevassa taulukossa verrataan kahta jäähdytysjärjestelmää.

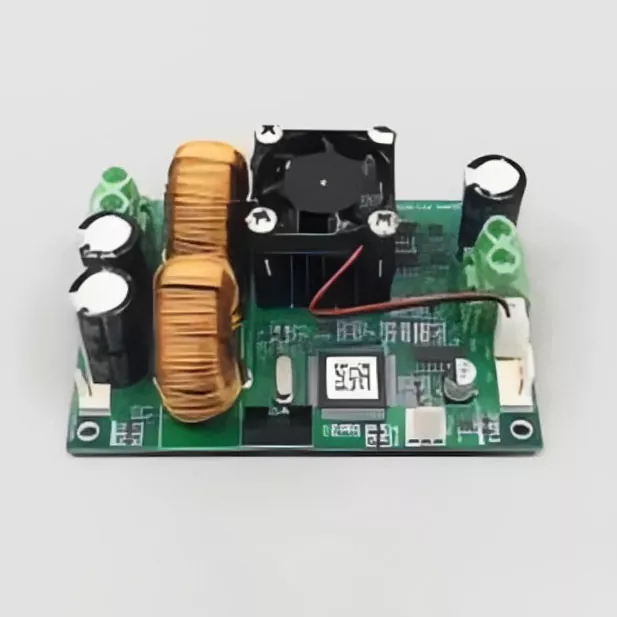

| Ominaista | Termosähköinen jäähdytin | Perinteinen jäähdytyslaite |
| Toimintaperiaate | Peltier-efekti | Höyryn puristus tai absorptio |
| Liikkuvat osat | Ei mitään | Kompressori, tuulettimet, pumput |
| Kylmäaine | Ei mitään | Pakollinen |
| Koko | Kompakti | Suuri |
| Melu | Äänetön (paitsi tuuletin) | Meluisa |
| Tärinä | Ei mitään | Kyllä |
| Suuntautuminen | Mikä tahansa suunta | Tyypillisesti kiinteä suuntaus |
| Jäähdytys/lämmitys | Käännettävä (nykyisellä käänteisellä) | Ei käännettävä (ilman lisäventtiilejä) |
| Tehokkuus | Alempi (COP yleensä 0,5 - 1,5) | Korkeampi (COP yleensä 2–4) |
| Tarkkuus lämpötilan säätö | Erinomainen (+/- 0,1 °C) | Kohtalainen (+/- 1°C) |
Valmistamme tehtaallamme lämpösähköisiä jäähdyttimiä sovelluksiin, jotka vaativat puolijohdejäähdytyksen ainutlaatuisia etuja. Autamme asiakkaitamme ymmärtämään lämpösähköisen ja perinteisen jäähdytyksen väliset kompromissit, jotta he voivat tehdä oikean valinnan sovellukseensa. Suunnittelutiimimme voi auttaa lämpölaskelmissa, moduulien valinnassa ja järjestelmän suunnittelussa.
Lämpösähköistä jäähdytintä valitessaan ostajan on otettava huomioon useita keskeisiä tietoja. Nämä tekniset tiedot määrittävät jäähdyttimen suorituskyvyn ja sen sopivuuden käyttötarkoitukseen. Tärkeimmät tiedot ovat maksimilämpötilaero (ΔTmax), suurin jäähdytysteho (Qmax), maksimivirta (Imax), maksimijännite (Vmax) ja moduulin mitat. ΔTmax on suurin lämpötilaero, jonka moduuli voi saavuttaa kuuman ja kylmän puolen välillä. Qmax on suurin lämpömäärä, jonka moduuli voi pumpata, kun ΔT=0. Imax ja Vmax ovat suurin virta ja jännite, jolla moduuli voi toimia. Alla olevassa taulukossa on yhteenveto näistä tiedoista.
| Erittely | Kuvaus | Tyypillinen alue |
| ΔTmax | Suurin lämpötilaero (kuumasta kylmään) | 60 °C - 75 °C |
| Qmax | Suurin jäähdytysteho, kun ΔT=0 | 10 W - 200 W |
| Imax | Suurin käyttövirta | 2 A - 15 A |
| Vmax | Suurin käyttöjännite | 3 V - 30 V |
| Moduulin koko | Pituus x leveys x korkeus | 10 x 10 mm - 62 x 62 mm |
| Vaiheiden lukumäärä | Yksi- tai monivaiheinen | 1-5 |
Fuzhou X-Meritan Technology Co., Ltd.:ssä tehtaamme valmistaa lämpösähköisiä jäähdyttimiä useilla eri ominaisuuksilla. Tarjoamme yksi- ja monivaiheisia moduuleja, joiden Qmax on 10 W - 200 W ja ΔTmax 60 °C - 75 °C. Voimme myös räätälöidä moduuleja erityisvaatimusten mukaan. Suunnittelutiimimme voi auttaa valitsemaan sovelluksellesi optimaalisen moduulin.
Lämpösähköiset jäähdyttimet sopivat parhaiten sovelluksiin, joissa vaaditaan yksi tai useampi seuraavista: kompakti koko, ei liikkuvia osia, ei tärinää, tarkka lämpötilan säätö tai mahdollisuus vaihtaa jäähdytyksen ja lämmityksen välillä. Näitä sovelluksia löytyy tyypillisesti sellaisilla aloilla kuin lääketiede, ilmailu, autoteollisuus, kulutuselektroniikka ja tietoliikenne. Lääketeollisuudessa lämpösähköisiä jäähdyttimiä käytetään diagnostisissa laitteissa, insuliinijäähdyttimissä ja laboratoriolaitteissa. Ilmailualalla niitä käytetään satelliittikomponenteissa ja ilmailutekniikan jäähdytyksessä. Autoissa niitä käytetään istuinten jäähdytyksessä, akun lämmönhallinnassa ja mukinpidikkeissä. Kulutuselektroniikassa niitä käytetään kannettavissa jäähdyttimissä, viinijäähdyttimissä ja prosessorijäähdyttimissä. Alla olevassa taulukossa on yhteenveto tärkeimmistä sovelluksista ja syistä, miksi lämpösähköiset jäähdyttimet sopivat niihin.
| Sovellus | Avainvaatimus | Miksi lämpösähköinen jäähdytin |
| Lääketieteelliset diagnostiikkalaitteet | Tarkka lämpötilan säätö | +/- 0,1°C tarkkuus, ei tärinää |

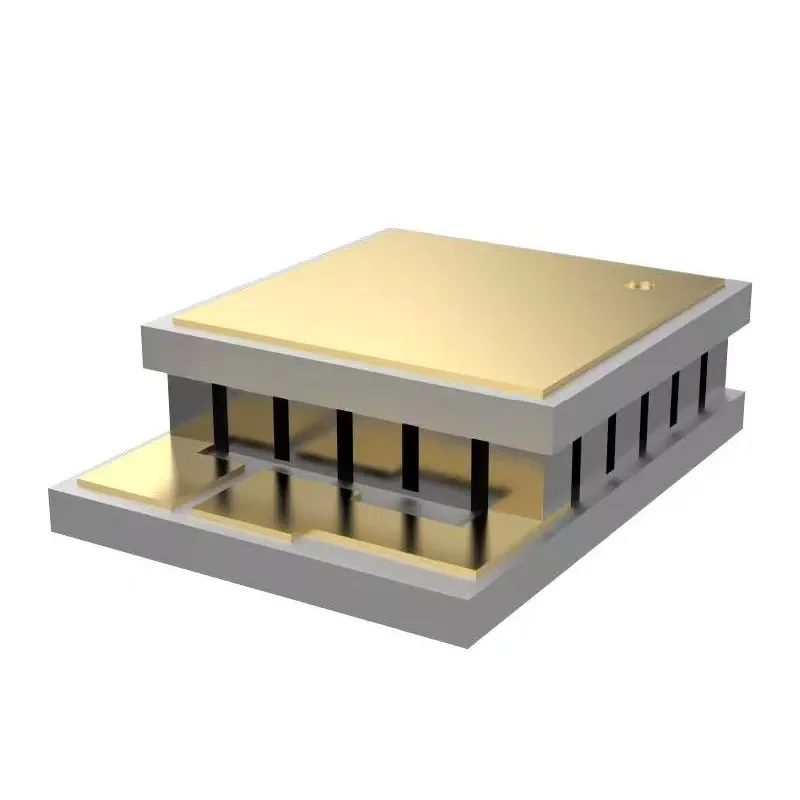

| Laserjärjestelmät | Kompakti, tarkka jäähdytys | Pieni koko, nopea vastaus |
| Autojen istuimet | Jäähdytys ja lämmitys | Käännettävä virran käänteisellä |
| Kannettavat jäähdyttimet | Kompakti, akkukäyttöinen | Pieni teho, ei kylmäainetta |
| Televiestintälaitteet | Luotettava, huoltovapaa | Ei liikkuvia osia, pitkä käyttöikä |
| Ilmailu | Kevyt, tärinätön | Kompakti, solid-state |
Teemme tehtaallamme yhteistyötä kaikkien näiden teollisuudenalojen asiakkaiden kanssa tarjotaksemme lämpösähköisiä jäähdyttimiä, jotka täyttävät heidän erityisvaatimukset. Voimme toimittaa vakiomoduuleja tai räätälöityjä kokoonpanoja. Suunnittelutiimimme voi auttaa lämpölaskelmissa, moduulien valinnassa ja järjestelmäintegraatiossa.

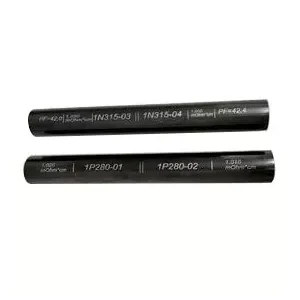

Termosähköisten jäähdyttimien toimittajan arvioiminen edellyttää keskittymistä valmistuskykyyn, laadunvalvontaan, tekniseen tukeen ja kokemukseen. Toimittajalla on oltava valmiudet valmistaa puolijohdepellettejä ja koota moduuleja vaadittujen eritelmien mukaisesti. Tämä vaatii erikoislaitteita pellettien kuutioimiseen, juottamiseen ja testaukseen. Toimittajalla tulee olla laadunvalvontajärjestelmä, joka varmistaa tasaisen suorituskyvyn ja luotettavuuden. Tämä sisältää ΔTmax-, Qmax- ja tiiviyden testauksen. Toimittajalla on oltava tekninen tuki moduulien valinnassa ja lämpöjärjestelmän suunnittelussa. Alla olevassa taulukossa on yhteenveto arviointiperusteista.
| Arviointikriteeri | Mitä etsiä | Miksi sillä on merkitystä |
| Valmistuskyky | Pelletin valmistus, moduulien kokoonpanolaitteet | Varmistaa tuotteiden laadun ja johdonmukaisuuden |
| Laadunvalvonta | ISO 9001, testaustiedot | Ensures consistent performance |
| Tekninen tuki | Lämpötekniikka, suunnitteluapu | Auttaa oikean moduulin valinnassa |
| Kokea | Ennätys lämpösähköteollisuudessa | Osoittaa kykyä ja luotettavuutta |
| Räätälöinti | Kyky suunnitella mukautettuja moduuleja | Täyttää erityiset sovellusvaatimukset |
X-Meritanin tehdas on valmistanut lämpösähköisiä jäähdyttimiä yli vuosikymmenen ajan. Olemme investoineet kehittyneisiin pellettien valmistukseen ja moduulien kokoonpanolaitteisiin. Meillä on ISO 9001 -sertifikaatti, ja pidämme yksityiskohtaista kirjaa kaikista suorituskykytesteistä. Tekninen tiimimme on käytettävissä auttamaan moduulien valinnassa ja lämpöjärjestelmän suunnittelussa. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaninasi lämpösähköisissä jäähdyttimissä.
Seuraavassa taulukossa on lämpösähköisten jäähdyttimiemme tärkeimmät tuoteparametrit. Nämä moduulit on suunniteltu monenlaisiin sovelluksiin lääketieteellisistä laitteista kulutuselektroniikkaan. Tehtaamme voi myös valmistaa räätälöityjä moduuleja erityisvaatimusten mukaisesti.
| Parametri | Erittely Range | Huomautuksia |
| ΔTmax | 60 °C - 75 °C | Riippuu moduulin arvosanasta |
| Qmax | 10 W - 200 W | Kun ΔT = 0 |
| Imax | 2 A - 15 A | Suurin käyttövirta |
| Vmax | 3 V - 30 V | Suurin käyttöjännite |
| Moduulin koko | 10 x 10 mm - 62 x 62 mm | Saatavilla mukautettuja kokoja |
| Vaiheiden lukumäärä | 1-5 | Monivaiheinen korkeampi ΔT |
| Keraaminen alusta | Alumiinioksidi, alumiininitridi | AlN parantaa lämmönjohtavuutta |
| Juottaa | Sn-Sb, Sn-Bi, Au-Sn | Valittu lämpötila-alueelle |
| Käyttölämpötila | -50°C - +150°C | Riippuu juotteesta ja materiaaleista |
| Elinajanodote | 100 000+ tuntia | Kunnollisella lämmönhallinnalla |
Valmistamme tehtaallamme lämpösähköiset jäähdyttimet täyttämään nämä vaatimukset ja paljon muuta. Voimme räätälöidä ΔTmax-, Qmax-, koon ja vaiheiden lukumäärän tarpeisiisi sopivaksi. Laadunvalvontajärjestelmämme sisältää jokaisen moduulin suorituskyvyn ja luotettavuuden testauksen. Tavoitteenamme on tarjota asiakkaillemme korkealaatuisia lämpösähköisiä jäähdyttimiä, jotka vastaavat heidän lämmönhallintatarpeisiinsa.
Kysymys 1: Mikä on lämpösähköisen jäähdyttimen tyypillinen hyötysuhde kompressoripohjaiseen järjestelmään verrattuna?
Vastaus: Lämpösähköisen jäähdyttimen suorituskykykerroin (COP) on tyypillisesti 0,5 - 1,5, kun taas kompressoripohjaisen järjestelmän COP on tyypillisesti 2 - 4. Tämä tarkoittaa, että lämpösähköiset jäähdyttimet ovat vähemmän tehokkaita ja kuluttavat enemmän tehoa samaan jäähdytysmäärään. Niiden kompakti koko, liikkuvien osien puute ja tarkka lämpötilan säätö tekevät niistä kuitenkin ensisijaisen valinnan moniin sovelluksiin, joissa tehokkuus on toissijainen näihin muihin tekijöihin nähden.
Kysymys 2: Voiko lämpösähköistä jäähdytintä käyttää sekä jäähdytykseen että lämmitykseen?
Vastaus: Kyllä, Thermoelectric Cooleria voidaan käyttää sekä jäähdytykseen että lämmitykseen. Vaihtamalla tasavirran suuntaa kuuma ja kylmä puoli vaihdetaan. Tämä tekee lämpösähköisistä jäähdyttimistä ihanteellisia sovelluksiin, jotka vaativat sekä jäähdytystä että lämmitystä, kuten autojen istuimet, viininjäähdyttimet ja lääketieteelliset laitteet. Vaihto on välitön eikä vaadi lisäosia.
Kysymys 3: Mikä on suurin lämpötilaero, jonka lämpösähköinen jäähdytin voi saavuttaa?
Vastaus: Yksivaiheisen termosähköisen jäähdyttimen suurin lämpötilaero (ΔTmax) on tyypillisesti 60–75 °C. Suurempiin lämpötilaeroihin käytetään monivaiheisia moduuleja. Monivaiheinen moduuli voi saavuttaa ΔTmax 100 °C tai enemmän. Sovelluksessa saavutettava todellinen lämpötilaero riippuu lämpökuormasta ja kuumapuolen jäähdytyselementin tehokkuudesta.
Kysymys 4: Kuinka kauan lämpösähköiset jäähdyttimet kestävät?
Vastaus: Termosähköisillä jäähdyttimillä on pitkä käyttöikä, tyypillisesti 100 000 - 200 000 tuntia, koska niissä ei ole liikkuvia osia. Käyttöikää rajoittaa juotosliitosten ja puolijohdemateriaalien hajoaminen. Oikein lämmönhallinnan ja käyttöolosuhteiden ansiosta lämpösähköinen jäähdytin voi kestää useita vuosia. Tehtaamme testaa moduulimme varmistaakseen, että ne vastaavat odotettavissa olevaa käyttöikää.

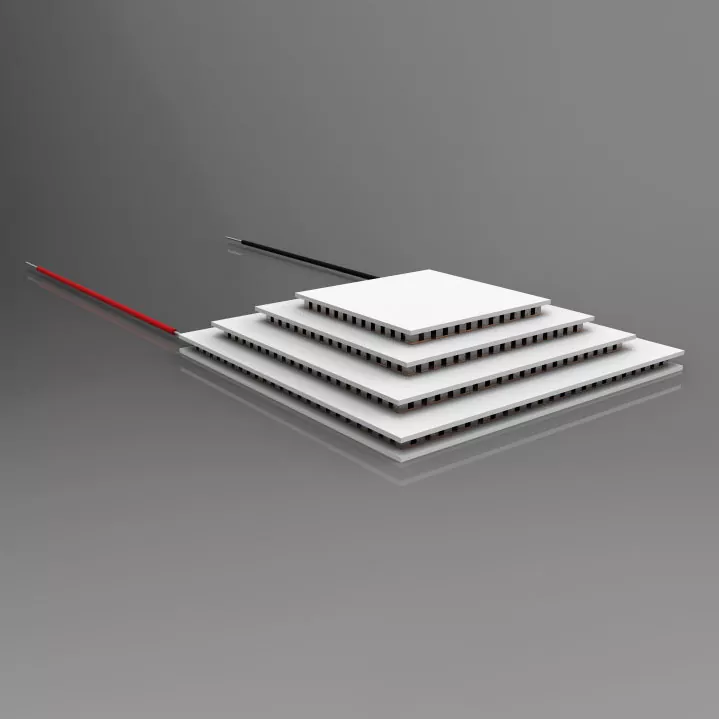

Kysymys 5: Mitä eroa on yksivaiheisella ja monivaiheisella lämpösähköisellä jäähdyttimellä?
Vastaus: Yksivaiheisessa lämpösähköisessä jäähdyttimessä on yksi kerros puolijohdepellettejä ja se voi saavuttaa ΔTmax 60 °C - 75 °C. Monivaiheisessa termosähköisessä jäähdyttimessä on useita kerroksia pinottuina päällekkäin, ja jokainen kerros vaikuttaa kokonaislämpötilaeroon. Monivaiheiset moduulit voivat saavuttaa ΔTmax 100 °C tai enemmän, mutta niillä on pienempi jäähdytysteho (Qmax) ja ne ovat kalliimpia. Niitä käytetään sovelluksissa, jotka vaativat erittäin alhaisia lämpötiloja, kuten infrapunatunnistimia ja CCD-antureita.
Peltier-ilmiö on ilmiö, joka erottaa lämpösähköiset jäähdyttimet perinteisistä jäähdytyslaitteista. Se mahdollistaa puolijohdelämpöpumpun ilman liikkuvia osia, ilman kylmäainetta tai tärinää. Tämä tekee lämpösähköisistä jäähdyttimistä ihanteellisia sovelluksiin, joissa vaaditaan kompaktia kokoa, tarkkaa lämpötilan säätöä ja kykyä vaihtaa jäähdytyksen ja lämmityksen välillä. Vaikka ne ovat vähemmän tehokkaita kuin kompressoripohjaiset järjestelmät, niiden ainutlaatuiset edut tekevät niistä ainoan käyttökelpoisen valinnan moniin vaativiin sovelluksiin. Fuzhou X-Meritan Technology Co., Ltd.:n tehtaallamme on asiantuntemus ja laitteet korkealaatuisten, vaativimmatkin vaatimukset täyttävien termosähköisten jäähdyttimien valmistukseen. Käytämme korkealaatuisia puolijohdemateriaaleja, tarkkoja kokoonpanoprosesseja ja tiukkaa testausta varmistaaksemme, että moduulimme tarjoavat luotettavan suorituskyvyn ja pitkän käyttöiän.
Suunnitteletpa lääketieteellisiä laitteita, laserjärjestelmiä, autokomponentteja tai kulutuselektroniikkaa, pyydämme sinua ottamaan yhteyttä keskustelemaan termosähköisistä jäähdyttimistäsi liittyvistä vaatimuksista. Voimme tarjota näytteitä, teknisiä tietoja ja räätälöityjä ratkaisuja. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin yrityksille ympäri maailmaa.
Ota yhteyttä Fuzhou X-Meritan Technology Co., Ltd:hen jo tänäänkeskustellaksesi Thermoelectric Cooler -vaatimuksistasi ja selvittääksesi, kuinka Peltier-ilmiö voi ratkaista lämmönhallinnan haasteesi.
