Abstrakti
Solid-state-lämmönhallinnasta on tullut välttämätön kaikilla aloilla, joilla tärinätön ja tarkka lämpötilan säätö on kriittistä. Tässä oppaassa tarkastellaan perusfysiikkaa, suunnittelunäkökohtia, sovellusmaisemaa ja toiminnan parhaita käytäntöjäLämpösähköiset jäähdyttimet. Käännettävästä Peltier-ilmiöstä todelliseen käyttöönottoon kuituoptiikassa, lääketieteellisessä diagnostiikassa ja autoteollisuuden tunnistusjärjestelmissä, seuraavat osiot tarjoavat insinööreille ja teknisille päättäjille käyttökelpoista tietoa näiden laitteiden valintaan, integrointiin ja ylläpitoon vaativissa ympäristöissä.
Sisällysluettelo
- Peltier-ilmiön ja TEC-arkkitehtuurin ymmärtäminen
- Tärkeimmät tekniset tiedot ja moduulin valintakriteerit
- Jäähdytystehokkuuden maksimointi käytännöllisissä malleissa
- Teollisuuden ja lääketieteen sovellusmaisema
- Asennus, käyttö ja ympäristönsuojelu
- Huolto, käyttöikä ja vikojen ehkäisy
- Usein kysytyt kysymykset
Peltier-ilmiön ja TEC-arkkitehtuurin ymmärtäminen
Jokaisen toiminnan perustaLämpösähköiset jäähdyttimetLaite perustuu ilmiöön, jonka Jean Charles Athanase Peltier löysi vuonna 1834. Kun tasavirta kulkee kahden erilaisen puolijohdemateriaalin muodostaman liitoksen läpi, toinen liitos absorboi lämpöä ja toinen vapauttaa sitä. Tämä käännettävä lämmönsiirto – joka tunnetaan nimellä Peltier-ilmiö – mahdollistaa yksittäisen moduulin toiminnan joko jäähdyttimenä tai lämmittimenä yksinkertaisesti vaihtamalla sisääntulovirran napaisuuden.
Cold Junction ja Hot Junction -käyttäytyminen
Tyypillisessä Peltier-moduulissa on kymmeniä tai satoja p-tyypin ja n-tyypin puolijohdepellettejä järjestetty sähköisesti sarjaan ja termisesti rinnakkain. Pelletit asetetaan kahden keraamisen alustan väliin, jotka johtavat lämpöä samalla kun eristävät sähköä. Kun tasavirta virtaa n-tyypistä p-tyypin materiaaliin, liitos absorboi lämpöä ja muodostaa kylmän puolen. P-tyypistä n-tyyppiin kulkeva virta vapauttaa lämpöä muodostaen kuuman puolen.
Tämä arkkitehtuuri tuottaa lämpötilaeron moduuliin, jota voidaan moduloida tarkasti säätämällä virran suuruutta. Kompressorien, kylmäaineiden ja liikkuvien osien puuttuminen erottaa tämän tekniikan perinteisistä höyrynpuristusjärjestelmistä ja tarjoaa etuja luotettavuuden, meluprofiilin ja muotokertoimien joustavuuden suhteen.
Materiaalit ja rakenne
Vismuttitelluridi (Bi₂Te3) on edelleen tehokkain lämpösähköinen materiaali lähellä huoneenlämpötilaa. Puolijohdepelletit juotetaan keraamisten levyjen väliin, jotka on tyypillisesti valmistettu alumiinioksidista (Al2O3) tai alumiininitridistä (AlN). Metalliliitokset yhdistävät yksittäiset pelletit jatkuvaksi piiriksi, ja valmis kokoonpano on usein korkeintaan muutamasta neliömillimetristä muutamaan neliösenttimetriin riippuen jäähdytystehovaatimuksista.
Tärkeimmät tekniset tiedot ja moduulin valintakriteerit
Sopivan moduulin valinta edellyttää lämpökuorman, tavoitelämpötilaeron, käytettävissä olevan tilan ja tehobudjetin huolellista arviointia. Tietosivun parametrit eivät yksin takaa optimaalista suorituskykyä – insinöörien on mallinnettava toimintapiste todellisia olosuhteita vasten.
Kriittiset tietolomakkeen parametrit
Neljä parametria muodostaa jokaisen valintapäätöksen selkärangan. Suurin jäähdytysteho (Q_max) edustaa lämpöpumppukykyä nollassa lämpötilaerossa. Suurin lämpötilaero (ΔT_max) osoittaa suurimman saavutettavissa olevan lämpötilavälin kuuman ja kylmän puolen välillä nollalämpökuormalla. Maksimivirta (I_max) ja maksimijännite (V_max) määrittävät sähköisen toimintaverhon.
Ratkaisevaa on, että arvoja Q_max, ΔT_max ja I_max ei voida saavuttaa samanaikaisesti. Moduulin käyttö lähellä yksittäistä maksimiarvoa pakottaa kaksi muuta parametria laskemaan. Valinnan on siksi perustuttava normalisoituihin suorituskykykäyriin, jotka kuvaavat käyttäytymistä todellisessa kohdetoimintapisteessä.
Sovelluslähtöinen valintaopas
| Sovelluksen ehto | Suositeltu suunta |
|---|---|
| Pieni jalanjälki, pieni lämpökuorma | Ilmajäähdytteinen TEC-kokoonpano |
| Tilarajoitettu kotelo | Nestejäähdytteinen TEC-kokoonpano |
| Jatkuva nesteen lämpötilan säätö | Neste-neste TEC-alusta |
| Suuri lämpökuormituksen tiheys | Parannettu kuuman puolen hajoaminen uudelleen lasketulla toimintapisteellä |
| Alle 0,1°C tarkkuusvaatimus | TEC anturilla ja PID-säätimellä |
| Kaksisuuntainen lämmitys ja jäähdytys | H-siltaohjattu kaksisuuntainen lämpötilan säätö |
Jäähdytystehokkuuden maksimointi käytännöllisissä malleissa
Yksivaiheisten lämpösähköisten moduulien suorituskykykerroin (COP) on tyypillisesti välillä 0,3-0,7, vaikka hyvin optimoidut järjestelmät voivat ylittää tämän alueen, kun lämpötilaero on vaatimaton. Huonosti suunnitellut toteutukset putoavat usein alle 0,2:n. Näiden tulosten välinen ero riippuu kolmesta suunnitteluvivusta.
Mitoitusstrategia: tahallinen ylimitoitus
Ehkä kaikkein haitallisin mutta vaikuttavin käytäntö on valita moduuli, jonka maksimijäähdytysteho on 4–6 kertaa todellinen lämpökuormitus, ja käyttää sitä sitten vain 20–35 prosentilla maksimivirrasta. Tämä lähestymistapa minimoi Joule-lämpöhäviöt, jotka kasvavat virran neliön mukana, mutta tuottaa silti tarvittavan lämpöpumpun. Moduuli toimii viileämmin, kestää pidempään ja kuluttaa vähemmän virtaa samaan lämpötehtävään.
Kuuman puolen lämmön hylkäys
Peltier-moduulin kuuman puolen tulee hylätä pumpatun lämpökuorman lisäksi myös itse sähkön syöttöteho. Kokonaislämmön hylkäys on yhtä suuri kuin jäähdytyskuorma plus kulutettu sähköteho. Kuuman puolen jäähdytyselementin alamittaus pakottaa kylmän puolen toimimaan kohonnutta ympäristöä vastaan, mikä heikentää suorituskykyä ja kiihdyttää huonontumista. Nestejäähdytys tai tehokkaat paineilmajäähdyttimet ovat usein tarpeen, kun lämpökuorma ylittää muutaman watin.
Ohjausstrategia

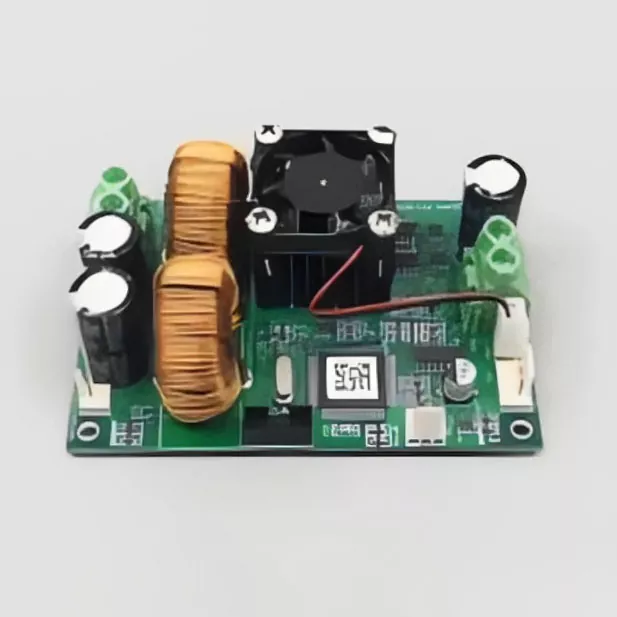

Tarkka PID-säädin yhdistettynä korkearesoluutioiseen lämpötila-anturiin mahdollistaa asetuspisteen vakauden ±0,1 °C:ssa tai paremmassa. Ohjain moduloi virtaa moduuliin sen sijaan, että se kytkeisi sen kokonaan päälle ja pois, välttäen lämpösyklin rasitusta ja parantaen vakaan tilan vakautta.
Teollisuuden ja lääketieteen sovellusmaisema
Ainutlaatuinen puolijohdetoiminnan, millisekunnin vasteen ja ympäristön jäähdytyskyvyn ainutkertainen yhdistelmä on johtanut käyttöön erittäin monilla eri toimialoilla. Jokainen sovellus hyödyntää erilaisia etujaLämpösähköiset jäähdyttimet.
Kuituoptinen viestintä ja fotoniikka
Optiset lähetin-vastaanottimet, laserdiodit ja pumppulaserit vaativat aallonpituuden vakautta, joka on suoraan sidottu liitoksen lämpötilaan. Jopa asteen murto-osan siirtymä voi aiheuttaa aallonpituuden ajautumista määrittelyrajojen yli. Lämpösähköiset moduulit pitävät laserin lämpötilan ±0,1 °C:n sisällä, mikä varmistaa vakaan tehon ympäristön vaihteluissa.
Lääketieteellinen diagnostiikka ja biotieteet

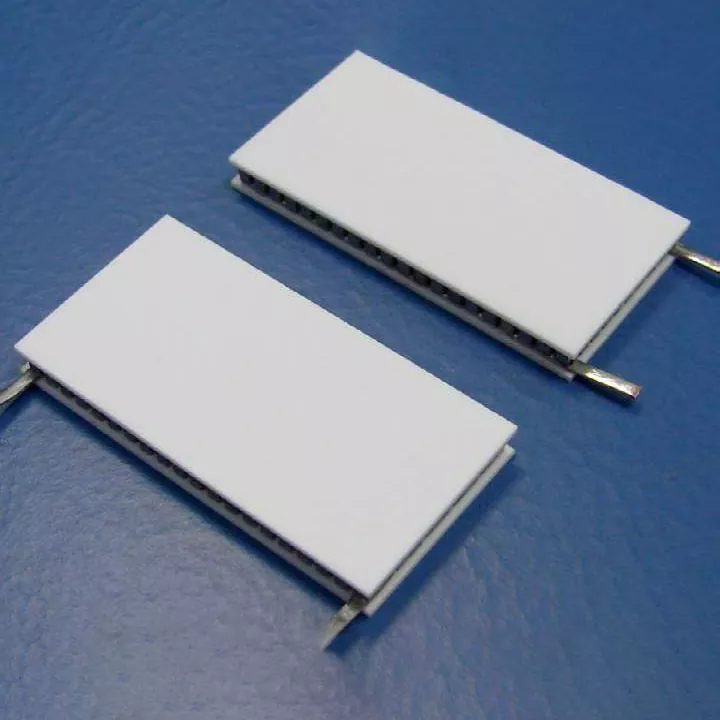

Polymeraasiketjureaktio (PCR) -instrumentit ovat riippuvaisia nopeasta, tarkasta lämpösyklistä denaturaatio-, lämpökäsittely- ja pidennyslämpötilojen välillä. Peltier-käyttöiset lämpöpyörät saavuttavat yli 20 °C:n lämmitysnopeudet ja yli 5 °C:n jäähdytysnopeudet sekunnissa, mikä mahdollistaa nopeamman diagnostiikan. Lämpötilan tasaisuus 96-kuoppaisella levyllä voidaan säilyttää ±0,1 °C:ssa.
Lääketieteelliset laserjärjestelmät – mukaan lukien CO₂-, YAG-, diodi- ja kuitulaserit – luottavat lämpösähköiseen stabilointiin optisten komponenttien suojaamiseksi ja säteen laadun ylläpitämiseksi. TEC:iden solid-state-luonne mahdollistaa integroinnin kompakteihin käsikappaleisiin ja konsoliin asennettuihin laserpäihin ilman tärinää, joka häiritsisi optista kohdistusta.
Automotive Sensing ja LiDAR
Autoteollisuuden LiDAR-järjestelmissä käytetään laserdiodeja, joiden säteilyaallonpituus muuttuu lämpötilan mukaan. TEC:t stabiloivat nämä laserlähteet äärimmäisiä konepellin alla tapahtuvia lämpötilavaihteluita vastaan ja säilyttävät tunnistustarkkuuden ja toimintaetäisyyden suorituskyvyn. Liikkuvien osien puuttuminen on erityisen arvokasta tärinäpitoisissa autoympäristöissä.
Teollisuuden instrumentointi ja analyyttiset laitteet
Analyyttiset instrumentit, puolijohteiden valmistuslaitteet ja ympäristöanalysaattorit käyttävät lämpösähköistä lämpötilansäätöä näytteen käsittelyyn, ilmaisimen jäähdytykseen ja vertailupisteen stabilointiin. Kylmälevyt ja neste-neste-kokoonpanot tarjoavat lämpöstabiilisuuden, jota tarvitaan toistettavissa mittauksissa prosessinohjausympäristöissä.
Asennus, käyttö ja ympäristönsuojelu
Oikea asennus ja sähkökäyttö ovat välttämättömiä nimellissuorituskyvyn saavuttamiseksi ja moduulin pitkän käyttöiän varmistamiseksi. Monet ennenaikaiset viat johtuvat pikemminkin vältettävistä kokoonpano- ja käyttövirheistä kuin tuotteen luontaisista rajoituksista.
Asennus ja lämpöliitäntä
Moduulin, jäähdytyselementin ja kylmälevyn välisen kosketuspinnan tasaisuuden tulee olla parempi kuin ±0,02 mm. Ohut, tasainen kerros korkealaatuista lämpörasvaa – noin 0,02–0,1 mm paksu – on levitettävä sekä kuumille että kylmille pinnoille kosketuksen lämpövastuksen minimoimiseksi.
Ruuvit tulee kiristää vinottain vaiheittain. Suositeltu puristus on 150 - 300 kPa (noin 10 - 21 kg/cm²). Liiallinen tai epätasainen paine voi murtaa hauraan keraamisen alustan ja vahingoittaa sisäisiä puolijohdepellettejä.
Virtalähdevaatimukset
DC-säädelty virtalähde, jonka aaltoilu on alle 10 %, on pakollinen. Vakiovirtakäyttöä tai PWM-jännitteensäätöä suositellaan suoran täysjännitteisen kovakäynnistyksen sijaan, mikä voi rasittaa moduulia ja lyhentää käyttöikää. Vaihdettaessa lämmitys- ja jäähdytystilan välillä käänteistä napaisuutta saa käyttää vasta sen jälkeen, kun moduuli on palannut huoneenlämpöiseksi – tyypillisesti 10–15 minuutin jäähdytysjakson jälkeen.
Kondensoituminen ja ympäristönsuojelu
Käyttö ympäristön kastepisteen alapuolella aiheuttaa kondensaatiota kylmälle puolelle. Kosteuden sisäänpääsy voi heikentää lämpötehoa ja syövyttää sisäisiä liitoksia ajan myötä. Suojatoimenpiteitä ovat lämpöeristyskääreet, valumassatiivistys, hydrofobiset pinnoitteet ja suunnitellut viemärikanavat. Käyttöä syövyttävissä kaasuympäristöissä tulee välttää, ellei moduuli ole täysin kapseloitu.
Huolto, käyttöikä ja vikojen ehkäisy
Lämpösähköiset jäähdyttimet ovat luonnostaan luotettavia laitteita, joiden keskimääräinen aika vikojen välillä on usein 100 000 - 200 000 tuntia suotuisissa olosuhteissa. Todellinen käyttöikä riippuu kuitenkin suuresti lämpösyklin amplitudista, nykyisestä käyttöprofiilista ja ympäristötekijöistä.
Rutiinitarkastuskäytännöt
- Tarkasta lämpörasvan kunto kuuden kuukauden välein; levitä uudelleen, jos havaitset kuivumista tai halkeilua.
- Puhdista kuumapuolen jäähdytyselementin rivat paineilmalla ylläpitääksesi ilmavirtausta ja lämmönpoistokykyä.
- Tarkista lämpötilan stabiilius käytön aikana – kasvava vaihtelu voi olla merkki heikentyneestä lämpörajapinnasta tai moduulin väsymisestä.
- Tarkkaile virranottoa toimintapisteessä; nouseva virta samalla lämpökuormalla viittaa sisäisen resistanssin lisääntymiseen.
Yleiset vikatilat
Kuumien ja kylmien tilojen välillä toistuvasta syklistä johtuva lämpöstressi on edelleen hallitseva hajoamismekanismi. Juotosliitoksen väsymistä ja puolijohdepellettien halkeilua voi kehittyä satojen tuhansien syklien jälkeen, jos lämpötilavaihtelu on suuri. Moduulin käyttö pienemmillä virtaosuuksilla ja vakaa lämpörajapintojen ylläpitäminen pidentää merkittävästi käyttöikää.
Kosteuteen liittyvät viat – mukaan lukien korroosio ja sähköoikosulku – voidaan estää asianmukaisella tiivistyksellä ja kondenssiveden hallinnassa. Sovelluksissa, joissa kylmä puoli toimii kastepisteen alapuolella, kestävä kosteussuoja ei ole valinnainen, mutta olennainen luotettavan pitkäaikaisen toiminnan kannalta.
Usein kysytyt kysymykset
Voiko lämpösähköinen jäähdytin samanaikaisesti jäähdyttää ja lämmittää?
Kyllä. Ohjaamalla H-siltapiiriä muuttamaan tulon tasavirran napaisuutta, kylmän ja kuuman puolen toiminnot voidaan vaihtaa millisekuntien sisällä. Tämä mahdollistaa kaksisuuntaisen tarkan lämpötilan säädön ilman lisälämmityselementtiä. Yksi moduuli voi jäähdyttää komponentin käytön aikana ja lämmittää sitä käynnistyksen tai lepotilan aikana.
Mitkä ovat tärkeimmät prosessin yksityiskohdat lämpösähköistä jäähdytintä asennettaessa?
Kolme tekijää ovat kriittisiä. Ensinnäkin jäähdytyslevyn ja kylmälevyn välisen kosketuspinnan tasaisuuden tulee olla parempi kuin ±0,02 mm. Toiseksi, ohut, tasainen kerros korkean lämmönjohtavuuden omaavaa silikonirasvaa on levitettävä molemmille puolille. Kolmanneksi ruuvit on kiristettävä vinosti ja tasaisesti suositellulla paineella 150-300 kPa. Epätasainen voima voi murskata sisäiset puolijohdepelletit ja tuhota moduulin.
Täyttävätkö lämpösähköiset jäähdyttimet kansainväliset ympäristöstandardit?
Kyllä. Lämpösähköisissä jäähdyttimissä ei käytetä kloorifluorihiilivetyjä (CFC), osittain halogenoituja kloorifluorihiilivetyjä (HCFC) tai muita kemiallisia kylmäaineita koko elinkaarensa aikana. Ne täyttävät luonnollisesti tiukimmat ympäristömääräykset, mukaan lukien eurooppalaiset RoHS- ja REACH-direktiivit sekä Pohjois-Amerikan ympäristövaatimukset.
Mitä tapahtuu, jos virran suunta käännetään käytön aikana?
Kylmä ja kuuma puoli vaihtuvat – moduuli alkaa lämmittää aiemmin kylmältä pinnalta. Tämä on normaali ja hyödyllinen ominaisuus kaksisuuntaisessa lämpötilansäädössä. Käänteistä napaisuutta tulisi kuitenkin käyttää vasta, kun moduuli on palannut lähelle huoneenlämpötilaa. Välitön peruutus kuormituksen alaisena voi aiheuttaa lämpörasitusta, joka vahingoittaa juotosliitoksia ja puolijohdepellettejä.
Voivatko lämpösähköiset jäähdyttimet toimia tyhjiössä?
Kyllä. Termosähköiset jäähdyttimet ovat yhteensopivia tyhjiöympäristöjen kanssa, koska niiden rakenteessa ei käytetä orgaanisia materiaaleja, jotka poistaisivat kaasua. Yksi rajoitus on lyijyeristys – PVC-eristeisiä johtoja tulee välttää. Teflon-eristetyt tai eristämättömät johdot ovat suositeltavia tyhjiösovelluksissa.
Kuinka alhaiseksi termosähköinen jäähdytin voi laskea lämpötilan?
Yksivaiheinen moduuli voi tyypillisesti saavuttaa 60 - 70 °C:n lämpötilaeron kuuman ja kylmän puolen välillä. Käyttämällä monivaiheisia kaskadimoduuleja tyhjiöympäristössä, lämpötilat ovat jopa -100 °C. Jokainen ylimääräinen vaihe kuitenkin pienentää yleistä COP:tä, joten monivaiheiset mallit on varattu sovelluksiin, joissa lämpötilatavoite oikeuttaa hyötysuhteen.
Jokaisessa lämpöhaasteessa on puolijohderatkaisu, joka odottaa suunnitteluaan. Vaatiipa vaatimus laserdiodin jäähdytystä ympäristön alapuolella, tarkkaa lämpötilan jaksotusta molekyylidiagnostiikassa tai vahvaa lämpöstabilointia autojen anturipaketissa, oikea moduulikokoonpano ja käyttöstrategia tekevät eron riittävän ja poikkeuksellisen suorituskyvyn välillä.
