Suunnitteluinsinööri tekee prototyyppiä kompaktin lääketieteellisen näytejäähdyttimen avullaLämpösähköiset jäähdyttimet. Kylmä puoli saavuttaa tavoitelämpötilan minuuteissa penkkitestauksen aikana. Mutta kun yksikkö asennetaan koteloonsa, kylmän puolen lämpötila alkaa ajautua ylöspäin eikä koskaan stabiloitu. Insinööri tarkistaa TEC-virran, eristyksen ja ohjaussilmukan. Kaikki näyttää oikealta. Ongelma ei ole ollenkaan kylmällä puolella. Se on kuumalla puolella. TEC:n hylkäämää lämpöä ei poisteta tehokkaasti, ja tämä lämpö johtaa takaisin moduulin läpi, mikä heikentää sen jäähdytyskapasiteettia. Tämä on yleisin yksittäinen virhe lämpösähköisen jäähdytyksen suunnittelussa, ja se on kallis virhe. Hankintainsinöörien ja tuotekehittäjien ymmärtäminen, miksi lämmönpoisto kuumalla puolella on kriittistä, on ero toimivan tuotteen ja kentällä epäonnistuneen tuotteen välillä.
Tämä opas on kirjoitettu ostajille ja insinööreille, jotka hankkivat lämpösähköisiä jäähdyttimiä ja niihin liittyviä lämmönhallintakomponentteja. Selitämme TEC:n lämpötasapainon, miksi kuuma puoli on jäähdytystehoa rajoittava tekijä, miten jäähdytyselementin ja tuulettimen valinta vaikuttaa tulokseen, mitä eritelmiä tulee sisällyttää ostotilaukseen ja miten toimittaja arvioidaan. Tarjoamme myös yksityiskohtaiset tuoteparametrit tehtaaltamme Fuzhou X-Meritan Technology Co., Ltd:llä. Suunnitteletpa sitten juomanjäähdytintä, lasermoduulia, lääketieteellistä laitetta tai elektroniikkakoteloa, tämä opas auttaa sinua määrittämään luotettavasti toimivan lämpösähköisen jäähdytysjärjestelmän.

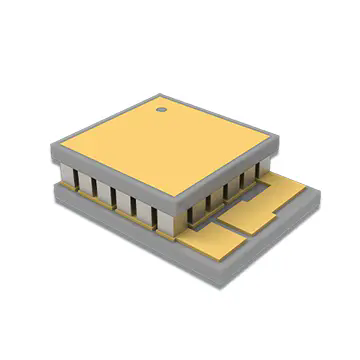

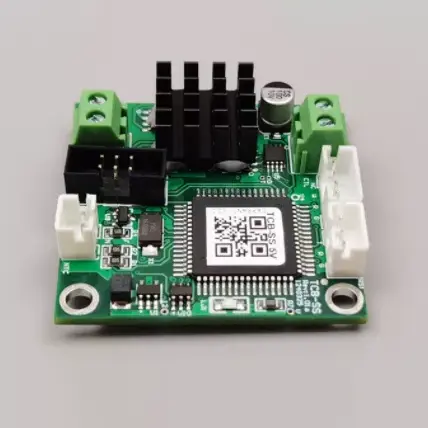

Thermoelectric Cooler, joka tunnetaan myös nimellä Peltier-moduuli, on puolijohdelämpöpumppu, joka siirtää lämpöä laitteen toiselta puolelta toiselle, kun sähkövirtaa käytetään. Moduuli koostuu joukosta puolijohdepellettejä, tyypillisesti vismuttitelluridia, jotka on asetettu kahden keraamisen alustan väliin. Kun virta kulkee pellettien läpi, elektronit absorboivat lämpöä yhdessä risteyksessä ja vapauttavat sen toisessa. Lämpöä imevä puoli tulee kylmäksi ja lämpöä luovuttava puoli kuumaksi. Siinä ei ole liikkuvia osia, ei kylmäaineita eikä kompressoreita. Moduuli on kompakti, äänetön ja sitä voidaan ohjata tarkasti. Alla olevassa taulukossa on yhteenveto termosähköisen jäähdyttimen peruskäyttöominaisuuksista.
| Parametri | Kuvaus | Tyypillinen arvo |
| Toimintaperiaate | Peltier-ilmiö (lämpöpumppu virran kautta) | Kiinteä, ei liikkuvia osia |
| Kylmä puoli | Imee lämpöä kuormasta | Lämpötila alle ympäristön |
| Kuuma puoli | Vapauttaa lämpöä ympäristöön | Lämpötila ympäristön yläpuolella |
| Lämpöpumppu (Qc) | Jäähdytyskapasiteetti | Riippuu moduulin koosta ja virrasta |
| Syöttöteho (pin) | Kulutettu sähköteho | Riippuu jännitteestä ja virrasta |
| Lämpö hylätty (Qh) | Qc + Pin | Aina suurempi kuin Qc |
| POLIISI | Qc / Pin | Tyypillisesti 0,3 - 0,7 |
kloFuzhou X-Meritan Technology Co., Ltd., Tehtaamme valmistaa lämpösähköisiä jäähdyttimiä monenlaisiin jäähdytyssovelluksiin. Ymmärrämme, että moduuli on vain yksi osa järjestelmää. Kuuman puolen lämmönpoisto on yhtä tärkeää, ja teemme yhteistyötä asiakkaidemme kanssa varmistaaksemme, että koko lämpöjärjestelmä on suunniteltu onnistumaan.
Perussyy, miksi kuuma puoli on rajoittava tekijä, on termodynamiikan ensimmäinen laki. Termosähköinen jäähdytin ei tuhoa lämpöä; se liikuttaa sitä. Kylmälle puolelle absorboitunut lämpö (Qc) ja moduulin käyttämä sähköteho (Pin) on hylättävä kuumalla puolella (Qh). Suhde on yksinkertainen: Qh = Qc + Pin. Tämä tarkoittaa, että kuumalla puolella on aina enemmän lämpöä hylättävänä kuin kylmällä puolella. Tyypillisessä moduulissa, joka toimii COP:lla 0,5, kuumalta puolelta hylätty lämpö on kolme kertaa jäähdytysteho. Jos kuuma puoli ei voi hylätä tätä lämpöä, kuuman puolen lämpötila nousee. Ja kun kuuman puolen lämpötila nousee, lämpötilaero moduulin välillä kasvaa, mikä vähentää jäähdytyskapasiteettia ja moduulin tehokkuutta. Alla oleva taulukko havainnollistaa tyypillisen TEC:n lämpötasapainoa.
| Parametri | Arvo | Huom |
| Jäähdytyskapasiteetti (Qc) | 50 W | Lämpö imeytyy kylmältä puolelta |
| Syöttöteho (pin) | 100 W | Sähkövirta moduuliin |
| Lämpö hylätty (Qh) | 150 W | Qc + Pin |
| POLIISI | 0.5 | Qc / Pin |
| Lämmön hylkäyssuhde | 3:1 | Qh / Qc |
Tehtaallamme autamme asiakkaitamme ymmärtämään tämän lämpötasapainon. Tarjoamme yksityiskohtaisia suorituskykykäyriä, jotka osoittavat kuinka jäähdytysteho muuttuu kuuman puolen lämpötilan mukaan. Annamme myös ohjausta jäähdytyslevyn mitoituksessa ja tuulettimen valinnassa varmistaaksemme, että kuuma puoli voi hylätä tarvittavan lämmön. Tavoitteenamme on auttaa asiakkaitamme suunnittelemaan järjestelmä, joka saavuttaa halutun kylmäpuolen lämpötilan luotettavasti.
Kun lämmönpoisto kuumalla puolella on riittämätön, syntyy negatiivisten vaikutusten kaskadi. Ensimmäinen vaikutus on kuuman puolen lämpötilan nousu. Tämä vähentää lämpötilaeroa, jonka moduuli pystyy ylläpitämään, mikä tarkoittaa, että kylmän puolen lämpötila nousee. Toinen vaikutus on jäähdytyskapasiteetin väheneminen. Kuuman puolen lämpötilan noustessa moduulin kyky pumpata lämpöä heikkenee. Kolmas vaikutus on virrankulutuksen kasvu. Moduulin on työskenneltävä kovemmin ylläpitääkseen kylmän puolen lämpötilaa, mikä lisää syöttötehoa. Neljäs vaikutus on luotettavuuden heikkeneminen. Korkeat kuuman puolen lämpötilat nopeuttavat moduulin ja lämpörajapintamateriaalien hajoamista. Äärimmäisissä tapauksissa moduuli voi ylikuumentua ja epäonnistua. Alla olevassa taulukossa on yhteenveto riittämättömän lämmönpoiston vaikutuksista.
| Vaikutus | Aiheuttaa | Seuraus |
| Kuuman puolen lämpötilan nousu | Jäähdytyselementin tai tuulettimen kapasiteetti ei riitä | Vähentynyt jäähdytysteho |
| Jäähdytyskapasiteetin pudotus | Lisääntynyt lämpötilaero | Kylmä puoli ei voi saavuttaa tavoitelämpötilaa |
| Virrankulutuksen kasvu | Moduuli toimii kovemmin kompensoidakseen | Korkeammat käyttökustannukset, enemmän hylättävää lämpöä |
| Moduulin huononeminen | Pelletin ja juotosliitosten lämpöjännitys | Lyhentynyt käyttöikä, ennenaikainen epäonnistuminen |
| Lämpöliitäntävirhe | Korkea lämpötila hajottaa lämpörasvaa | Lisääntynyt lämpövastus, lisää suorituskyvyn menetystä |
X-Meritanilla olemme nähneet monia tapauksia, joissa järjestelmä epäonnistui, ei siksi, että TEC oli riittämätön, vaan siksi, että lämmön vaimennus oli riittämätön. Työskentelemme asiakkaidemme kanssa välttääksemme nämä ongelmat tarjoamalla täydellisiä lämpöratkaisuja, mukaan lukien jäähdytyslevyt, tuulettimet ja lämpörajapintamateriaalit. Suunnittelutiimimme voi auttaa sinua laskemaan tarvittavan lämmönpoistokapasiteetin ja valitsemaan oikeat komponentit.
Oikean lämmönpoistojärjestelmän määrittäminen vaatii systemaattista lähestymistapaa. Ensimmäinen askel on määrittää hylättävä kokonaislämpö (Qh). Tämä on jäähdytystehon (Qc) ja syöttötehon (Pin) summa. Toinen vaihe on määrittää kuuman puolen suurin sallittu lämpötila. Tämä on tyypillisesti ympäristön lämpötila plus lämpötilan nousu jäähdytyselementin yli. Kolmas vaihe on valita jäähdytyselementti, jonka lämpövastus voi saavuttaa vaaditun lämpötilan nousun käytettävissä olevalla ilmavirralla. Neljäs vaihe on valita tuuletin, joka tuottaa riittävän ilmavirran ja staattisen paineen. Viides vaihe on valita lämpörajapintamateriaali, joka minimoi moduulin ja jäähdytyselementin välisen kosketusvastuksen. Alla olevassa taulukossa on yhteenveto määrittelyprosessista.
| Vaihe | Toiminta | Avainparametri |
| 1 | Määritä hylättävä kokonaislämpö | Qh = Qc + Pin |
| 2 | Määritä sallittu kuuman puolen lämpötila | Th = Tamb + ΔT |
| 3 | Valitse jäähdytyselementin lämpövastus | Rth = ΔT / Qh |
| 4 | Valitse tuulettimen ilmavirta ja staattinen paine | CFM, Pa |
| 5 | Valitse lämpöliitäntämateriaali | Lämmönjohtavuus (W/m·K) |
Tehtaallamme tarjoamme täydellisiä lämpöratkaisuja lämpösähköisille jäähdyttimillemme. Voimme toimittaa jäähdytyselementtejä, joissa on optimoitu ripageometria, tuulettimet hiljaisella ja suurella ilmavirralla sekä lämpörajapintamateriaaleja, joilla on korkea johtavuus. Suunnittelutiimimme voi auttaa määrittelyprosessissa ja antaa yksityiskohtaiset lämpölaskelmat sovelluksellesi.
Lämpösähköisten jäähdyttimien ja lämmönhallintakomponenttien toimittajan arvioiminen edellyttää keskittymistä tuotteen laatuun, lämpöosaamiseen, testauskykyyn ja tekniseen tukeen. Toimittajalla on oltava valmiudet valmistaa moduuleja, joiden suorituskyky on tasainen. Heillä tulee olla asiantuntemusta lämpöjärjestelmien suunnittelusta. Heillä on oltava laitteet moduulien ja järjestelmien testaamiseen kuormitettuina. Heidän on tarjottava teknistä tukea, joka auttaa sinua valitsemaan oikeat komponentit. Alla olevassa taulukossa on yhteenveto näistä arviointiperusteista.
| Arviointikriteeri | Mitä etsiä | Miksi sillä on merkitystä |
| Moduulin laatu | Tasainen suorituskyky, luotettavuustestaus | Varmistaa, että moduuli täyttää vaatimukset |
| Lämpöalan asiantuntemus | Järjestelmän suunnittelukyky, lämpösimulaatio | Varmistaa koko järjestelmän toiminnan |
| Testausmahdollisuus | Suorituskykytestaus kuormituksen alaisena, käyttöiän testaus | Tarkistaa suorituskyvyn ja luotettavuuden |
| Tekninen tuki | Sovellustekniikka, lämpölaskelmat | Auttaa valitsemaan oikeat komponentit |
| Toimituksen suorituskyky | Oikea-aikaiset toimitukset, varastokyky | Pitää tuotantolinjasi käynnissä |
Fuzhou X-Meritan Technology Co., Ltd.:n tehdas on valmistanut lämpösähköisiä jäähdyttimiä ja lämpöratkaisuja yli vuosikymmenen ajan. Meillä on laaja kokemus lämpöjärjestelmien suunnittelusta ja testauksesta. Meillä on ISO 9001 -sertifikaatti ja pidämme yksityiskohtaista kirjaa kaikista tarkastuksista. Tekninen tiimimme on käytettävissä auttamaan lämpölaskelmissa ja komponenttien valinnassa. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaninasi lämpösähköisten jäähdytysratkaisujen alalla.
Seuraavassa taulukossa on lämpösähköisten jäähdyttimiemme tärkeimmät tuoteparametrit. Nämä moduulit on suunniteltu jäähdytyssovelluksiin kuluttajatuotteista lääketieteellisiin laitteisiin. Tehtaamme voi tarjota myös yhteensopivia jäähdytyslevyjä, tuulettimia ja lämpörajapintamateriaaleja.
| Parametri | Specification Range | Huomautuksia |
| Jäähdytyskapasiteetti (Qc) | 10 W - 200 W | Riippuu moduulin koosta ja virrasta |
| Suurin lämpötilaero (ΔTmax) | 60 °C - 75 °C | Th = 27°C, ei kuormaa |
| Nimellisjännite | 5 V - 24 V | Mukautetut jännitteet saatavilla |
| Nimellisvirta | 2 A - 15 A | Riippuu moduulin koosta |
| POLIISI | 0,3 - 0,7 | Riippuu toimintapisteestä |
| Moduulin koko | 20 x 20 mm - 62 x 62 mm | Saatavilla mukautettuja kokoja |
| Jäähdytyselementin tyyppi | Alumiini suulakepuristettu, halkeama, liimattu | Valittu lämmönkestävyyden vuoksi |
| Tuulettimen tyyppi | Aksiaali, puhallin | Valittu ilmavirran ja melun vuoksi |
| Lämpöliitäntämateriaali | Lämpörasva, vaiheenvaihto, tyyny | Valittu johtavuuden ja paksuuden perusteella |
| MOQ | 100 kappaletta | Neuvoteltavissa suurista tilauksista |
| Toimitusaika | 2-4 viikkoa | Riippuu määrästä ja mukauttamisesta |
Valmistamme tehtaallamme lämpösähköiset jäähdyttimet täyttämään nämä vaatimukset ja paljon muuta. Voimme räätälöidä jäähdytyskapasiteetin, jännitteen, virran ja koon tarpeidesi mukaan. Tarjoamme myös täydellisiä lämpöratkaisuja, mukaan lukien jäähdytyslevyt, tuulettimet ja lämpörajapintamateriaalit. Tavoitteenamme on tarjota asiakkaillemme luotettavia ja tehokkaita jäähdytysratkaisuja.
Kysymys 1: Kuinka paljon lämpöä on hylättävä TEC:n kuumalla puolella?
Vastaus: Kuumalla puolella hylätty lämpö (Qh) on jäähdytyskapasiteetin (Qc) ja syöttötehon (Pin) summa. Jos moduuli toimii COP:lla 0,5, hylätty lämpö on kolme kertaa jäähdytysteho. Tämä tarkoittaa, että jokaista jäähdytyswattia kohden on poistettava kolme wattia lämpöä. Jos kuuma puoli ei voi hylätä tätä lämpöä, moduulin suorituskyky heikkenee. Suunnittelutiimimme voi laskea tarkan Qh:n sovelluksellesi.
Kysymys 2: Mitä tapahtuu, jos käytän liian pientä jäähdytyselementtiä?
Vastaus: Jos jäähdytyselementti on liian pieni, sen lämpövastus on liian korkea ja kuuman puolen lämpötila nousee. Tämä vähentää jäähdytystehoa ja lisää virrankulutusta. Äärimmäisissä tapauksissa moduuli voi ylikuumentua ja epäonnistua. Kokoa jäähdytyselementti aina hylättävän kokonaislämmön ja sallitun lämpötilan nousun mukaan. Tehtaamme voi auttaa sinua valitsemaan oikean jäähdytyslevyn sovellukseesi.
Kysymys 3: Voinko käyttää tuuletinta lämmönpoiston parantamiseen?
Vastaus: Kyllä, tuuletin voi parantaa merkittävästi lämmönpoistoa lisäämällä ilmavirtausta jäähdytyselementin yli. Pakotettu konvektio vähentää jäähdytyslevyn lämpövastusta, mikä alentaa kuuman puolen lämpötilaa. Puhallin on valittava siten, että se tarjoaa riittävän ilmavirran ja staattisen paineen jäähdytyselementin suunnittelua varten. Tarjoamme yhteensopivia tuuletin- ja jäähdytyselementtiyhdistelmiä lämpösähköisiin jäähdyttimiimme.
Kysymys 4: Mikä on paras lämpöliitäntämateriaali TEC:lle?
Vastaus: Paras lämpörajapintamateriaali riippuu sovelluksesta. Lämpörasva tarjoaa alhaisimman lämmönkestävyyden, mutta voi olla sotkuista ja kuivua ajan myötä. Vaiheenvaihtomateriaalit tarjoavat hyvän suorituskyvyn ja niitä on helpompi levittää. Lämpötyynyt ovat käteviä, mutta niillä on korkeampi lämmönkestävyys. Suorituskykyisiin sovelluksiin suosittelemme lämpörasvaa tai faasinvaihtomateriaalia. Tekninen tiimimme voi neuvoa parhaan materiaalin sovellukseesi.
Kysymys 5: Mistä tiedän, onko lämmönestojärjestelmäni riittävä?
Vastaus: Voit määrittää, onko lämmönestojärjestelmäsi riittävä mittaamalla kuuman puolen lämpötila täydellä kuormituksella ja vertaamalla sitä suunnittelutavoitteeseen. Jos kuuman puolen lämpötila on odotettua korkeampi, lämmönpoisto on riittämätön. Voit myös mitata jäähdytystehoa ja verrata sitä suorituskykykäyrään. Jos kapasiteetti on odotettua pienempi, kuuman puolen lämpötila on todennäköisesti liian korkea. Suunnittelutiimimme voi auttaa sinua diagnosoimaan ja ratkaisemaan lämmön hylkäämisongelmia.
Tehokas lämmönpoisto kuumalla puolella on välttämätöntä lämpösähköisten jäähdyttimien suorituskyvyn ja luotettavuuden kannalta. Kuuman puolen on hylättävä jäähdytysteho plus syöttöteho, joka on tyypillisesti kolme kertaa jäähdytysteho. Jos lämmönpoisto on riittämätön, kuuman puolen lämpötila nousee, jäähdytysteho laskee, virrankulutus kasvaa ja moduulin käyttöikä lyhenee. Ostajille ja insinööreille tämän lämpötasapainon ymmärtäminen on avain onnistuneen lämpösähköisen jäähdytysjärjestelmän suunnitteluun. Fuzhou X-Meritan Technology Co., Ltd.:n tehtaallamme on asiantuntemus ja tuotteet, jotka auttavat sinua saavuttamaan tehokkaan lämmönpoiston. Tarjoamme lämpösähköisiä jäähdyttimiä, jäähdytyslevyjä, tuulettimia ja lämpörajapintamateriaaleja sekä teknistä tukea varmistaaksemme, että järjestelmäsi toimii suunnitellusti.
Suunnitteletpa juomajäähdytintä, lääketieteellistä laitetta, lasermoduulia tai elektroniikkakoteloa, pyydämme sinua ottamaan yhteyttä keskustellaksemme tarpeistasi. Voimme tarjota näytteitä, lämpölaskelmia ja räätälöityjä ratkaisuja. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin yrityksille ympäri maailmaa.
Ota yhteyttä Fuzhou X-Meritan Technology Co., Ltd:hen jo tänäänkeskustellaksesi Thermoelectric Cooler-vaatimuksistasi ja selvittääksesi, kuinka lämpöratkaisumme voivat parantaa jäähdytystehoasi.
