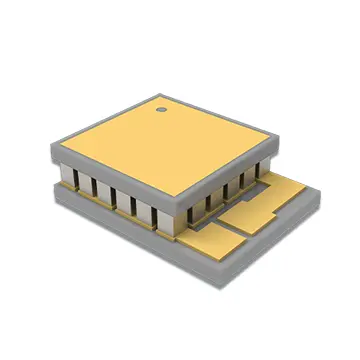

Mikrotermosähköiset jäähdyttimet ilmaisimille

X-meritanin Micro Thermoelectric Coolers for Detectorss ovat lämmönhallinnan ydinkomponentteja, jotka on suunniteltu erittäin tarkkoihin ilmaisulaitteisiin. Ne on valmistettu patentoiduista ekstrudoiduista lämpösähköisistä materiaaleista ja eliminoivat perinteisissä jäähdytysjärjestelmissä esiintyvät mekaaniset rakenteet, joten ne tarjoavat vakaan, syväjäähdytysympäristön erilaisille tarkkuusilmaisujärjestelmille.

Nämä jäähdyttimet pystyvät toimimaan ahtaissa tiloissa ja korkeissa lämpötiloissa, ja ne ratkaisevat tehokkaasti teollisuuden haasteita, kuten lämpökohinahäiriöitä, riittämätöntä kuvantamistarkkuutta ja alhaista herkkyyttä. Niitä käytetään laajalti aloilla, mukaan lukien optoelektroninen tunnistus, infrapunatunnistin, LiDAR ja tieteellinen tarkkuusinstrumentointi, ja ne ovat tärkeitä lämpötilansäätökomponentteja huippuluokan tarkkuusilmaisulaitteistoissa.

Toimintaperiaate

Nämä ilmaisinten mikrolämpösähköiset jäähdyttimet on kehitetty klassisen Peltier-lämpösähköilmiön pohjalta, ja ne hyödyntävät puolijohdelämmönvaihtoperiaatteita lämpötilan hallinnan saavuttamiseksi ilman jäähdytysaineita.

Laitteen ydin koostuu kahdesta erilaisesta puolijohdemateriaalista valmistetuista lämpöparivarresta; kun virta kulkee liitoksen läpi, tapahtuu käänteistä lämmönsiirtoa, mikä johtaa jäähtymiseen (lämmön absorptio) toisessa päässä ja lämpenemiseen (lämmön hajoamiseen) toisessa.

Säätämällä tarkasti virran suuntaa ja suuruutta, laite voi vaihtaa joustavasti jäähdytys- ja lämmitystilojen välillä varmistaen tarkan ja tasaisen lämpötilan säädön. Prosessissa ei käytetä kylmäaineita, mekaanisia liikkuvia osia tai tärinän aiheuttamaa kulumista, joten se on ihanteellinen matalan häiriön lämpötilansäätöratkaisu tarkkuusilmaisulaitteisiin.

Tuotteen tärkeimmät ominaisuudet

1. Erittäin pienikokoinen

Nämä jäähdyttimet on optimoitu erityisesti ahtaisiin sovelluksiin, kuten optoelektronisiin laitteisiin, LiDAR:iin ja mikroilmaisimiin, ja ne käyttävät patentoitua sirumoduulitekniikkaa, ja niiden vähimmäispaksuus on vain 0,2 mm.

Optimoimalla lämpösähköisten komponenttien rakenteelliset sijoittelut, laitteet tarjoavat korkean hyötysuhteen lämpöpumppausominaisuudet erittäin pienellä jalanjäljellä. Tämä tukee erittäin integroituja laitemalleja ja täyttää täydellisesti mikrotarkkuuslaitteiden asennusvaatimukset.

2. Syväjäähdytys ja melunvaimennus

Nämä jäähdyttimet pystyvät jäähdyttämään ytimen anturimateriaaleja, kuten Mercury Cadmium Telluridea (MCT), tehokkaasti vaimentavat lämpökohinahäiriöitä käytön aikana ja minimoivat signaalihäviön. Hyödyntämällä vakaata kryogeenistä ympäristöä, järjestelmä parantaa merkittävästi ilmaisimen kuvantamisresoluutiota ja signaali-kohinasuhteita samalla, kun se kiihdyttää vastenopeuksia, mikä optimoi täydellisesti tunnistuslaitteiden ydinsuorituskyvyn.

3. Solid-state Precision -lämpötilan säätö

Saavuttaa erittäin tarkan vakiolämpötilan säädön (±0,1°C) varmistaen, että lämpötilaherkät laitteet, kompaktit termostaattiset instrumentit ja tarkkuusilmaisumoduulit pysyvät optimaalisilla käyttölämpötila-alueillaan pitkällä aikavälillä.

Käyttää solid-state-lämmönvaihtorakennetta, joka ei vaadi kylmäaineita ja eliminoi mekaanisen kulumisen ja tärinän häiriöt, mikä täyttää korkean tarkkuuden ja vakauden tiukat vaatimukset.

4. Omistusoikeudelliset materiaalit

Sisältää kokonaisvaltaisen sisäisen tuotannonhallinnan – joka ohjaa jokaista vaihetta raaka-ainesynteesistä lopputuotteen käsittelyyn – varmistaakseen tasaisen suorituskyvyn ja pitkän käyttöiän jokaisessa erässä.

Ydinsovellusskenaariot

1. Huippuluokan havaitsemisen ja kuvantamisen optimointi

Tarjoaa syväjäähdytystuen erilaisille infrapuna- ja teräväpiirtokuvanilmaisimille, mikä parantaa tehokkaasti resoluutiota ja signaali-kohinasuhdetta; sopii korkean suorituskyvyn sovelluksiin, kuten teolliseen kuvantamiseen, turvavalvontaan ja tarkkuusanturiin.

2. Tarkkuuslaitteiden lämpötilan säätö

Soveltuu kryogeenisille mittauslaitteille, pienikokoisille tarkkuustermostaattilaitteille ja laboratoriotestauslaitteille; ylläpitää vakiona käyttölämpötilaa lämpötilanvaihteluista johtuvien mittausvirheiden eliminoimiseksi, mikä varmistaa tietojen tarkkuuden ja vakauden.

3. Lämmönhallinta suljetuissa tiloissa

Detectors-mikrotermosähköiset jäähdyttimet on suunniteltu erityisesti optoelektroniseen ilmaisuun, LiDAR-järjestelmään ja miniatyyriin sulautettuihin tunnistusjärjestelmiin. Niiden ultrakompakti koko mahdollistaa tehokkaan lämmönvaihdon ja ratkaisee teollisuuden haasteet, jotka liittyvät lämmönpoistoon ja lämpötilan säätöön pienissä tarkkuuslaitteissa, mikä tekee niistä ihanteellisia integroituihin suuritiheyksisiin järjestelmiin.

4. Keskiaallon infrapunaspektroskopia (MWIR).

Viilentää tarkasti anturimateriaaleja (kuten Mercury Cadmium Telluride/MCT) parantaakseen merkittävästi tunnistusherkkyyttä ja vastenopeutta; tukee luotettavasti tieteellistä tutkimusta ja teollisia sovelluksia, mukaan lukien MWIR-spektroskopia ja tarkkuustarkastus.

5. Monipuolinen usean kentän yhteensopivuus

Havaintolaitteiden lisäksi nämä ratkaisut täyttävät lämpötilansäätötarpeet erilaisissa sovelluksissa – mukaan lukien tarkkuuskulutuselektroniikkakomponentit, tieteelliset tutkimuslaitteet ja biolääketieteen testauslaitteet – osoittaen poikkeuksellista monipuolisuutta ja mukautumiskykyä.

Tietoja X-meritanista

1. Täysin itsenäinen ja hallittava toimitusketju

Yhtenä harvoista kotimaisista valmistajista, joilla on täydellinen lämpösähköisen jäähdytyksen toimitusketju, X-meritan hoitaa koko tuotantoprosessin itse – mukaan lukien lämpösähköisten materiaalien synteesin, sirujen käsittelyn, laitteiden pakkaamisen ja räätälöityjen ratkaisujen kehittämisen – varmistaen tarkkuuden ja laadunvalvonnan lähteestä alkaen.

2. Aikuiset mukautusominaisuudet

X-meritan tarjoaa räätälöityjä ei-standardimittoja, tehoparametreja ja erikoispinnoitteita asiakkaan laitepiirustusten tai näytteiden perusteella, jotka vastaavat erilaisten ilmaisinmallien erityisiin integraatiotarpeisiin.

Tarjoamme myös ammattitaitoisia palveluita lämpövastusten sovittamiseen ja järjestelmätason komponenttien valintaan, mikä auttaa asiakkaita lyhentämään tuotekehityssykliään.

3. Hyvä sopeutuvuus käyttöolosuhteisiin

Rakennesuunnittelu on optimoitu korkeiden lämpötilojen teollisuusympäristöihin ja monimutkaisiin ulkoolosuhteisiin. Tuotteillamme on korkea mekaaninen lujuus ja voimakas häiriönkestävyys, mikä takaa pitkän aikavälin vakaan toiminnan ankarissa ympäristöissä täyttäen samalla siviili-, teollisuus- ja tieteellisten tutkimussovellusten tarpeet.

4. Maailmanlaajuinen laadun- ja palveluvarmistus

X-meritan-tuotteet täyttävät kansainväliset laatustandardit, ja niitä viedään markkinoille, kuten Eurooppaan, Pohjois-Amerikkaan ja Kaakkois-Aasiaan; asiakaskuntaamme kuuluvat Fortune 500 -yritykset ja kansalliset avainlaboratoriot. Meitä tukee ammattitaitoinen englanninkielinen tekninen tiimi, joka varmistaa saumattoman teknisen viestinnän ja kattavan myynnin jälkeisen tuen.

Sertifikaatit ja vaatimustenmukaisuus

X-meritanin tuotantolaitos on sertifioitu ISO 9001:2015- ja IATF 16949 -standardien mukaisesti (soveltuu autojen ilmaisimiin). Kaikki micro-TEC-tuotteet ovat RoHS- ja REACH-ympäristömääräysten mukaisia. Lämpöteho ja luotettavuus voidaan tarkistaa MIL-STD-883-testistandardien mukaan pyynnöstä.

FAQ

1. Mikä on mikrotermosähköisen jäähdyttimen käyttöikä ja huoltotarve?

Tämä jäähdytinsarja ei sisällä liikkuvia mekaanisia osia, kuten hammaspyöriä tai laakereita, ja se on kulumaton, mikä johtaa poikkeuksellisen pitkään käyttöikään eikä vaadi monimutkaista rutiinihuoltoa. Käyttäjien on vain noudatettava tiukasti laitteen parametristandardeja ja vältettävä suurimman käyttövirran (Imax) ylittämistä, jotta voidaan tehokkaasti estää ongelmia, kuten laitteen loppuunpalaminen tai suorituskyvyn heikkeneminen, mikä varmistaa pitkän aikavälin vakaan toiminnan.

2. Kuinka valitsen oikean mikrotermosähköisen jäähdyttimen tietylle ilmaisimelle?

Valinta perustuu ensisijaisesti kolmeen avainparametriin: ensinnäkin suurin jäähdytysteho (Qcmax) – jäähdytyskyvyn raja, kun kuuman ja kylmän puolen lämpötilaero on 0°C, mikä määrittää laitteen jäähdytysrajan; toiseksi suurin sallittu käyttövirta (Imax), jonka on vastattava virtalähdejärjestelmän parametreja ylikuormituksen välttämiseksi; ja kolmanneksi fyysiset mitat, joiden on vastattava tarkasti laitteen asennustilan rajoituksia. Tarkkaa valintaa varten voit antaa laitteesi käyttöolosuhteet ja asennusparametrit, ja tarjoamme ilmaisen, ammattimaisen valintaratkaisun.

3. Tarjoatko räätälöinti- ja näytteenottopalveluita mikrolämpösähköisille ilmaisimille?

Tuemme kokonaisvaltaista, standardista poikkeavaa räätälöintiä, joka mahdollistaa mikro-TEC-laitteiden tuotannon tietyillä mitoilla, teholuokilla ja pinnoitteilla asiakkaan piirustusten tai näytteiden perusteella. Tarjoamme näytetestauspalveluita ennen massatuotantoa; volyymivalmistus alkaa vasta, kun asiakas vahvistaa, että näyte täyttää suorituskykyvaatimukset, mikä varmistaa tuotteiden yhteensopivuuden ja laadun koko prosessin ajan.

4. Mitkä ovat tuotteesi toimitus- ja myynnin jälkeiset takuuehdot?

Hyödyntämällä omia laajamittaisia ​​tuotantotilojamme varmistamme vakaat ja hallittavat toimitusaikataulut. Kaikki tuotteet käyvät läpi useita tarkkuutta, vakautta ja ympäristön kestävyyttä koskevia testauskierroksia ennen tehtaalta lähtöä noudattaen tiukasti ISO-laatujärjestelmän standardeja. Muissa kuin käyttäjän aiheuttamissa laatuongelmissa tarjoamme takuukorvauksia ja teknisiä korjauksia sekä koko elinkaaren teknistä tukea.

5: Mikä on räätälöinnin läpimenoaika ja MOQ?

Epätyypillisille kokoille tai pinnoitteille tarjoamme ilmaisen teknisen arvioinnin 2 työpäivän sisällä. Näytteen tuotanto kestää tyypillisesti 10–15 työpäivää; massatuotanto (MOQ = 100 kpl) kestää 20–25 työpäivää näytteen hyväksymisestä. NRE (Non-Recurring Engineering) maksua ei peritä yli 500 kpl tilauksista.
