X-Meritan on kiinalainen valmistaja, joka tarjoaa pakattuja NTC-termistoreita lämpötila-anturi- ja lämmönhallintajärjestelmiin. Tuote kapseloi NTC-termistorisirut hartsi-, lasi- tai metallimateriaaleihin, mikä tekee anturielementistä sopivamman erilaisiin ulkoisiin ympäristöihin. Sitä voidaan käyttää lämpötilan havaitsemiseen lämpösähköisissä jäähdyttimissä, teollisuuslaitteissa, autojärjestelmissä, kodinkoneissa ja elektronisissa laitteissa.
|
Parametrin nimi |
Tyypillinen alue |
|
B-arvo |
2000K ~ 6000K |
|
Nollatehovastus |
10Ω ~ 10MΩ |
|
Häviötekijä (δ) |
0,5 - 10 mW/K |
|
Terminen aikavakio (τ) |
1-100 sekuntia |
|
Maksimi käyttölämpötila |
-55°C ~ +125°C (vakiomallit) |
NTC-termistorisirut voidaan kapseloida hartsiin, lasiin tai metalliin, jolloin sopiva rakenne voidaan valita laitesuunnittelun, asennuspaikan ja työympäristön mukaan.
Tuote kattaa tyypillisen nollatehoresistanssialueen 10Ω–10MΩ ja tyypillisen B-arvoalueen 2000K–6000K, mikä mahdollistaa parametrien sovituksen erilaisille lämpötilan mittauspiireille.
Tyypillinen lämpöaikavakioalue on 1–100 sekuntia. Laitteet, joilla on erilaisia vastevaatimuksia, voivat valita sopivat tekniset tiedot todellisen lämpötilan muutosnopeuden mukaan.
Vakiomallit tukevat tyypillisesti käyttölämpötila-aluetta -55 °C - +125 °C. Erikoislämpötilaympäristöissä räätälöityjä määrityksiä voidaan arvioida edelleen projektin vaatimusten mukaisesti.
Pakattuja NTC-termistoreita voidaan käyttää lämpötilan havaitsemiseen jääkaapeissa, ilmastointilaitteissa, vedenlämmittimissä ja muissa laitteissa, jotka antavat lämpötilan mittaussignaaleja sisäisten lämpötilamuutosten mukaan.
Sitä voidaan käyttää autojen moottorijärjestelmissä ja akkujen lämmönhallintajärjestelmissä lämpötilan valvontaan. Autoteollisuuden sovelluksissa, joissa on rajoitetusti tilaa tai tärinää, kapselointirakenteen on vastattava asennusympäristöä.
Se soveltuu raskaiden koneiden, kemiallisten prosessilaitteiden ja suurten teollisuuden jäähdytysjärjestelmien lämpötilan valvontaan, mikä auttaa seuraamaan lämpötilan muutoksia laitteiden käytön tai teollisuusprosessien aikana.
Se soveltuu lämpötilan havaitsemiseen suuritiheyksisissä elektronisissa piireissä ja virranhallintajärjestelmissä. Kompakteissa elektroniikkalaitteissa kotelointimitat ja asennustavat tulee huomioida yhdessä kokonaisrakenteen kanssa.
NTC on tärkeä lämpötila-anturikomponentti lämpösähköisten tuotevalikoimassamme. Sitä voidaan käyttää lämpösähköisten jäähdyttimien ja niihin liittyvien lämmönhallintakomponenttien kanssa antamaan palautesignaaleja lämpötilan säätöön.
Erilaiset kapselointimenetelmät ratkaisevat erilaiset sovellusvaatimukset. Pakattuja NTC-termistoreita ostettaessa suosittelemme valitsemaan sopivan rakenteen lämpötila-alueen, asennustavan, työympäristön ja mittauspaikan perusteella.
Hartsikapselointi soveltuu lämpötilan havaitsemiseen monissa tavanomaisissa laitteissa, mukaan lukien kodinkoneet, elektroniikkalaitteet ja eräät teollisuussovellukset.
Lasikotelointi suojaa sisäistä NTC-termistorielementtiä, mikä tekee siitä sopivamman lämpötilantunnistussovelluksiin, joissa on korkeammat vaatimukset ympäristön stabiilisuudesta.
Metallikapselointi korostaa ulkoista suojausta ja laitteiden integrointikykyä, mikä tekee siitä sopivan sovelluksiin, kuten autojärjestelmiin ja teollisuuslaitteisiin, jotka vaativat vahvempaa rakenteellista sopeutumista.
Verrattuna suoraan paljaiden NTC-sirujen käyttöön, pakatut tuotteet sopivat paremmin suoraan integroitavaksi varsinaisiin laitteisiin.
|
Vertailukohde |
Pakatut NTC-termistorit |
Paljas NTC-siru |
|
Ulkoinen suojaus |
Saatavilla hartsi-, lasi- ja metallivaihtoehtoja |
Termistorisirua käytetään suoraan |
|
Integrointimenetelmä |
Soveltuu paremmin asennettavaksi suoraan laitteisiin |
Soveltuu paremmin lisäkapselointiin tai piirien integrointiin |
|
Ympäristöön sopeutumiskyky |
Voidaan valita kapselointimateriaalien mukaan |
Riippuu enemmän ulkoisista suojarakenteista |
|
Sovellusalue |
Kodinkoneet, autot, teollisuus, elektroniikka jne. |
Keskityttiin enemmän komponenttitason integrointiin |
|
Valinta Focus |
Lämpötila, vastusarvo, B-arvo, kapselointityyppi |
Lämpötila, vastusarvo, B-arvo jne. |
Pakattujen NTC-termistorien toimintaprosessi voidaan ymmärtää yksinkertaisesti seuraavasti:
Lämpötilan muutos → NTC-resistanssin muutos → Piiri havaitsee vastuksen → Lämpötilatiedot saatu
NTC-anturielementti on asennettu kapselointirakenteen sisään ja vaihtaa lämpöä mitatun kohdan kanssa. Kun ympäristön lämpötila muuttuu, NTC:n vastusarvo muuttuu vastaavasti. Ohjauspiiri lukee vastaavan lämpötilasignaalin esiasetetun vastus-lämpötila-suhteen mukaisesti.
Siksi varsinaisessa tuotteen valinnassa ei tulisi ottaa huomioon vain nimellisvastusarvoa, vaan myös B-arvoa, käyttölämpötila-aluetta, lämpöaikavakiota ja piirin mittausvaatimuksia.
NTC:n valinta ei saa perustua vain yhteen parametriin. On suositeltavaa arvioida lämpötila, vastusarvo, B-arvo, vasteaika ja kapselointityyppi yhdessä todellisten käyttöolosuhteiden mukaan.
Määritä ensin todellinen lämpötila anturin asennuspaikasta, mukaan lukien normaali käyttölämpötila ja mahdolliset korkeat tai matalat lämpötila-alueet, ja arvioi sitten, onko vakiomalli sopiva.
B-arvo ja resistanssiarvo yhdessä määrittävät NTC:n vastus-lämpötila-ominaisuudet. Eri ohjauspiireillä on erilaiset vastusvaatimukset, joten sovittaminen tulee suorittaa todellisen piirin ja lämpötila-alueen mukaan.
Jos laitteiden on havaittava lämpötilan muutokset nopeasti, lämpöaikavakioon tulee kiinnittää erityistä huomiota. Jos lämpötilan muutokset ovat suhteellisen hitaita, valinta voi perustua myös järjestelmän ohjausvaatimuksiin.
Jos laitteistoon liittyy kosteutta, lämmönlähteitä, mekaanista tärinää, rajoitettua tilaa tai erityisiä asennusvaatimuksia, tulee kapselointimateriaali ja -rakenne varmistaa etukäteen.
NTC-tuotantoprosessimme sisältää metallioksidien sekoittamisen, korkean lämpötilan sintrauksen, elektrodipinnoituksen, räätälöinnin ja kapseloinnin.
Raaka-aineina käytetään metallioksideja, kuten mangaania, kobolttia, nikkeliä, kuparia ja rautaa. Materiaalikoostumuksen suunnittelulla luodaan perusta vastaaville termistorin ominaisuuksille.
Sekoitetut materiaalit sintrataan korkeissa lämpötiloissa termistorikeraamisen rungon muodostamiseksi. Tämä prosessi määrittää NTC-tuotteiden lämpötilaherkkyysominaisuudet.

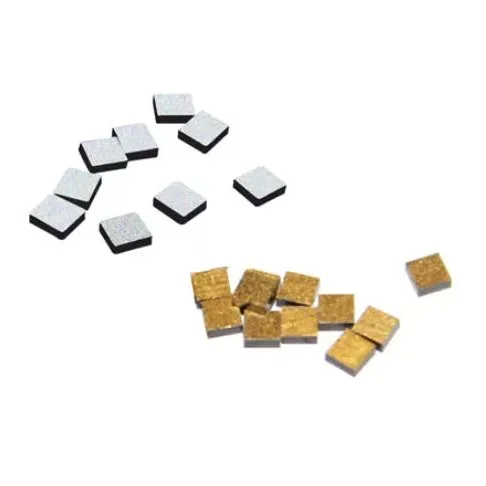

Kulta- tai hopeaelektrodit on pinnoitettu keraamiseen rungon pintaan sähköliitäntöjen aikaansaamiseksi ja vakaan signaalinsiirron ylläpitämiseksi.
Erilaisten sovellusvaatimusten mukaan parametrit sovitetaan yhteen ja valitaan kapselointimenetelmät, kuten hartsi, lasi tai metalli, jolloin NTC-tuotteet sopivat paremmin tiettyihin laitteisiin ja käyttöympäristöihin.
Virallisilla verkkosivuilla julkaistu räätälöity ominaisuus voi kattaa laajemman lämpötila-alueen noin -253 °C - 1000 °C. Todellinen kapasiteetti on vahvistettava projektin vaatimusten mukaisesti.
Tarjoamme lämpösähköisiä materiaaleja, lämpösähköisiä jäähdyttimiä, NTC:tä ja lämpötilansäätimiä, joiden avulla voimme ymmärtää NTC-sovelluksia täydellisemmästä lämmönhallintajärjestelmän näkökulmasta.
Tekninen järjestelmämme kattaa materiaalit, komponentit ja ratkaisusuunnittelun sekä tukee keskeisten komponenttien räätälöimistä. Projekteissa, joissa NTC-standardituotteet eivät täysin vastaa vaatimuksia, lisäviestintää voidaan suorittaa lämpötila-alueen, vastus-lämpötila-ominaisuuksien ja kapselointimenetelmien perusteella.
Olemme jatkuvasti investoineet edistyneisiin puolijohdejäähdytys- ja lämpötilantunnistustekniikoihin yli 10 vuoden ajan. Toimintamme on laajentunut sovelluksiin, mukaan lukien optinen viestintä, teollisuuden lääketieteelliset laitteet, älykäs autoelektroniikka, kulutuselektroniikka ja tieteellinen tutkimus.
A1: Pääasiallinen ero on suojarakenne. Pakatut NTC-termistorit käyttää hartsia, lasia tai metallia termistorisirun kapseloimiseen, mikä tekee siitä sopivamman integroitavaksi suoraan varsinaisiin laitteisiin. Paljaat sirut keskittyvät enemmän komponenttitason sovelluksiin.
A2: Tyypillinen alue on 10Ω–10MΩ. Todellinen erittely on määritettävä sovelluspiirin ja lämpötilan mittausvaatimusten mukaan.
A3: Vakiomallit tukevat tyypillisesti käyttölämpötila-aluetta -55 °C - +125 °C. Erikoislämpötilaympäristöissä meillä on myös räätälöintimahdollisuus laajemmille lämpötila-alueille, jotka on vahvistettava projektikohtaisesti.
A4: Kyllä. Tarjoamme hartsi-, lasi- ja metallikapselointivaihtoehtoja, jotka voidaan valita työympäristön, asennustavan ja laitevaatimusten mukaan.
A5: Kyllä. Tuotteitamme käytetään autoteollisuudessa ja akkujen lämmönhallintajärjestelmissä, ja niitä voidaan käyttää lämpötila-anturikomponentteina. Tietty malli on määritettävä akkujärjestelmän lämpötila-alueen, asennuspaikan ja piirivaatimusten mukaan.
A6: Suosittelemme ilmoittamaan käyttölämpötila-alueen, tavoitevastusarvon, B-arvon, kapselointityypin, asennuspaikan ja määrän. Täydelliset tiedot auttavat määrittämään oikean tuotteen tekniset tiedot.
A7: Kyllä. Meillä on NTC-räätälöinti- ja kapselointiominaisuudet, ja voimme kommunikoida lämpötila-alueen, vastus-lämpötila-ominaisuuksien ja kapselointivaatimusten perusteella. Erikoisprojekteissa suositellaan täydellisiä teknisiä vaatimuksia tiedustelussa.
