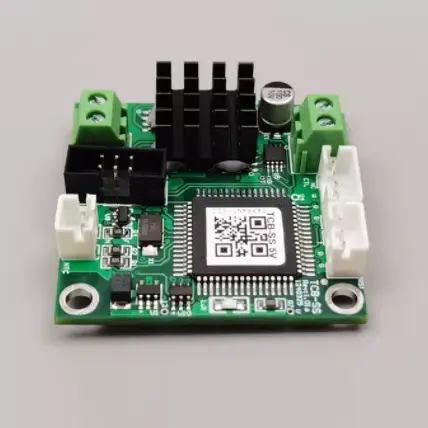

TCB-SS-lämpötilansäädin, jossa on erittäin pienikokoinen ja suunniteltu mikro-TEC:ille

X-Meritan valmistaa TCB-SS-lämpötilasäädintä, jossa on erittäin pienikokoinen ja suunniteltu Micro TECs -sovelluksiin, joissa levytilaa, lämpötilan vakautta ja ohjattua TEC-lähtöä on tarkasteltava yhdessä. TCB-SS integroi lämpötilan tunnistuksen ja TEC-ajon pienelle ohjauskortille, mikä mahdollistaa Micro TEC:n säätämisen takaisinkytkentään perustuvan lämpötilan säätösilmukan kautta.

Säädin on suunniteltu kompaktin levymuodon ympärille yleisen lämpötilansäätöarkkitehtuurin sijaan. Se käyttää 10K NTC-anturia oletusarvoisena lämpötilan mittaustulona ja tukee oletusarvoista 4,5 V:n TEC-jännitettä, jonka TEC-virta on enintään 3 A, mikä tekee levystä sopivan pienikokoisiin lämmönhallintajärjestelmiin.

Parametrit

Ohjausrakenne

Lämpötilapalaute

10K NTC havaitsee lämpötilan muutokset ja lähettää signaalin säätimelle.

PID-säätö

Säädin vertaa mitattua lämpötilaa tavoitearvoon ja säätelee Micro TEC -lähtöä PID-säädön avulla.

Jatkuva ajo

Jatkuva lähtö säätää TEC-taajuusmuuttajaa käytön aikana sen sijaan, että luottaisi vain yksinkertaiseen päälle/pois-kytkemiseen.

Tärkeimmät ominaisuudet

Erittäin kompakti levy

4 cm × 4 cm × 1,28 cm:n TCB-SS-lämpötilansäädin, jossa on erittäin pienikokoinen ja suunniteltu Micro TEC:ille, on suunniteltu Micro TEC -järjestelmiin, joissa asennustila on rajoitettu.

0,01°C lämpötilan säätö

Säädin tarjoaa 0,01 °C lämpötilan säätötarkkuuden ja 0,01 °C lämpötilan tarkkuuden tarkkaan lämmönsäätöön.

>94 %:n tehokkuus

Yli 94 %:n tehokkuudella säädin tarjoaa tehokkaan TEC-ajon kompakteissa lämpötilansäätöjärjestelmissä.

4,5V TEC-lähtö, 3A Max.

Oletusarvoinen TEC-jännite on 4,5 V ja TEC-virta enintään 3 A yhteensopiville Micro TEC -sovelluksille.

10K NTC lämpötilan tunnistus

Oletusanturi on 10K NTC, jonka B-arvo on 3950, joka antaa lämpötilan takaisinkytkennän ohjaussilmukalle.

-60°C - +170°C Mittaus

Lämpötilan säädön mittausalue on -60°C - +170°C, kun taas määritetty säätölämpötila-alue on -20°C - +100°C.

Integroitu suojaus

Sisäänrakennetut toiminnot sisältävät ylivirran, ylijännitteen, lämpötilan rajoituksen ja TEC:n avoimen/oikosulun havaitsemisen ohjaimen ja kytketyn TEC:n valvomiseksi käytön aikana.

Yhteensopivuus

Ennen integrointia TEC:n sähkövaatimukset, NTC-ominaisuudet, tavoitelämpötila ja kortin syöttö tulee tarkistaa ohjaimen teknisten tietojen perusteella.

Sovellusalueet

Tarkkuusoptiset moduulit

TCB-SS-lämpötilansäädin, jossa on erittäin pienikokoinen ja suunniteltu Micro TEC:ille, tarjoaa kompaktin lämpötilan säädön optisille moduuleille, joissa vaaditaan vakaat lämpöolosuhteet.

Laserdiodijärjestelmät

Se voi ohjata yhteensopivaa Micro TEC:tä säätelemään laserdiodien lämpötilaa kompakteissa optisissa järjestelmissä.

Pienikokoiset laboratoriolaitteet

Kompakti ohjain sopii laboratorioinstrumentteihin, jotka vaativat Micro TEC -pohjaista lämpötilan säätöä rajoitetussa asennustilassa.

Kannettavat diagnostiikkalaitteet

TCB-SS tukee lämpötilan säätöä pienikokoisissa diagnoosilaitteissa, joissa levyn koko ja lämmönsäätö ovat tärkeitä suunnittelutekijöitä.

Infrapuna- ja CCD-anturit

Säädin voidaan integroida Micro TEC -järjestelmiin lämpötilaherkkien infrapunailmaisimien ja CCD-anturien lämpötilan säätelyyn.

FAQ

Q1: Minkä tyyppiseen TEC:iin ohjain on suunniteltu?

A1: TCB-SS-lämpötilansäädin, jossa on erittäin pienikokoinen ja suunniteltu Micro TEC:ille, on suunniteltu Micro TEC -sovelluksiin. Kytketty TEC tulee tarkistaa määritellyn 4,5 V:n oletusarvoisen TEC-jännitteen ja 3 A:n maksimivirran suhteen.

Q2: Mitä NTC-anturikokoonpanoa käytetään?

A2: Oletuslämpötilan mittauskonfiguraatio on 10K NTC, jonka B-arvo on 3950. Muut anturivaatimukset tulee vahvistaa projektin määrittelyn aikana.

Q3: Mitä eroa on mittausalueen ja ohjausalueen välillä?

A3: Lämpötilan säädön mittausalue on -60°C - +170°C, kun taas määritetty ohjauslämpötila-alue on -20°C - +100°C. Mittausalue ilmaisee lämpötilan tunnistuskyvyn, kun taas säätöalue määrittää määritellyn lämpötilan säätöalueen.

Q4: Mitä virtalähdettä kortti vaatii?

A4: Kortin syöttöjännite on 5V ±10% DC. Järjestelmän tulee tarjota sopiva virtalähde, joka pysyy tällä määritellyllä tuloalueella.

Kysymys 5: Mikä on suurin käytettävissä oleva virta TEC:lle?

A5: Suurin määritetty TEC-virta on 3A ja oletusarvoinen TEC-jännite 4,5 V. Todellinen kytketty TEC tulee valita sen sähkövaatimusten ja säätimen rajojen mukaan.

Q6: Millaisen lämpötilatarkkuuden säädin voi tarjota?

A6: Määritetty lämpötilan säätötarkkuus on 0,01 °C, ja asetettu lämpötilan tarkkuus on myös määritetty 0,01 °C:ksi.

Q7: Mitä suojaustoimintoja sisältyy?

A7: Säädin sisältää ylivirtasuojan, ylijännitesuojan, lämpötilan rajoituksen ja TEC-katkos- ja oikosulkutunnistuksen.
