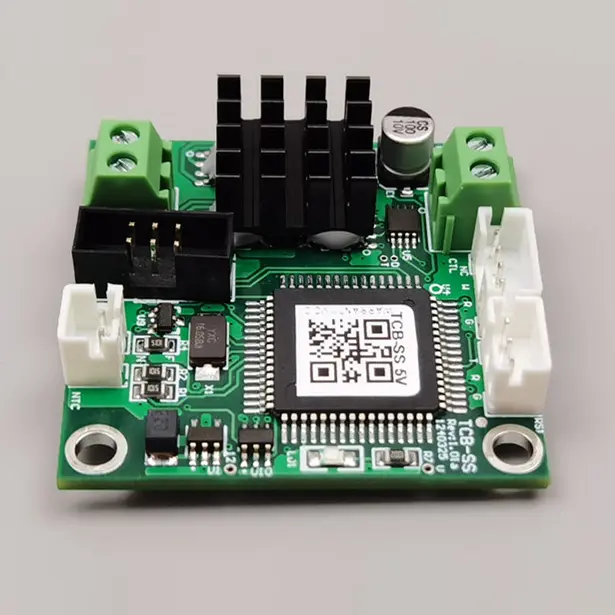

TCB-SA lämpötilansäädin mikro-TEC:ille

X-Meritan toimittaa pienikokoisen TCB-SA-lämpötilasäätimen mikro-TEC:ille vastaamaan fotoniikan ja mikroelektroniikan pakkausten vaativiin jäähdytystarpeisiin. Tämä korkealuokkaisen TEC-hallinta-IC:n ympärille rakennettu kortti tuottaa DC-ohjattua virtaa katkonaisten pulssien sijaan, mikä luo täysin aaltoilemattoman lämpöympäristön. Suunniteltu liittämään natiivisti 10 kΩ NTC-termistoreiden kanssa, TCB-SA ylläpitää tavoitelämpötilat 0,01 ℃:n tarkkuudella laajalla ohjausalueella -20 ℃ - +100 ℃.

Lämmönsäätöhaasteet ratkaistu

Perinteiset PWM (Pulse Width Modulation) -ohjaimet tuovat käyttöön aggressiivisen jännitteen vaihdon, joka synnyttää lämpösyklin väsymystä, sähköistä kohinaa ja mikromurtumia erittäin pienissä TEC-elementeissä. TCB-SA-lämpötilansäätimessä Micro TEC:issä on täysin erilainen tekninen lähestymistapa herkkien mikrojäähdyttimien suojaamiseen samalla, kun se lukitsee asteisen vakauden:

Jatkuva DC-virransyöttö: Toimittaa puhdasta, jatkuvaa virtaa micro-TEC:lle. Tämä tasoittaa lämpögradientteja, eliminoi korkeataajuisen kohinan herkissä optisissa ilmaisimissa ja pidentää dramaattisesti TEC:n käyttöikää.

Mikrolämpömassan optimointi: Sisäänrakennetut PID-algoritmit on erityisesti viritetty nopeaan lämpövasteeseen pienissä lämpökuormissa, mikä estää vakavat lämpötilan ylitykset nopeiden asetusarvojen aikana.

Todistettu laserlaatuinen luotettavuus: Kenttätestattu suuritiheyksisten optisten lähetin-vastaanottimien ja teollisuuslaserdiodien välillä, mikä ylläpitää yhdenmukaista kalibrointia miljoonien käyttötuntien ajan.

Matalaprofiilinen jalanjälki: Kompakti muoto mahdollistaa suoran asennuksen optisten osakokoonpanojen viereen, mikä minimoi signaalijohdon pituuden ja anturisilmukan viiveet.

Tekniset tiedot

Kohdesovellukset

• Laserdiodin stabilointi Estää aallonpituuden ja optisen tehon vaihtelun kuitulasereissa, pumppulasereissa ja kaasua tunnistavissa laserdiodeissa.

• Korkean tarkkuuden optiset anturit Stabiloi fotodiodiryhmät, spektrometrit ja APD:t minimoimaan pimeän virran ja lämpökohinan matalasignaaliisissa optisissa ympäristöissä.

• Puolijohde- ja kvanttitutkimus Tarjoaa mikromittakaavan pistejäähdytyksen tiukassa laboratoriotestilaitteistossa, joka vaatii alitarkkuutta.

Valmistuksen etu

Omistettu sisäinen valmistus: Suora valvonta SMT-komponenttien sijoituksesta lopulliseen lämpötestaukseen takaa yksiköiden välisen johdonmukaisuuden.

Sovellustekniikan tuki: Tiimimme auttaa suoraan lämpösilmukan mallintamisessa, anturin sijoittelun optimoinnissa ja mukautetun asetusarvon ohjelmoinnissa.

Tehokas arkkitehtuuri: Tarjoaa yli 90 % tehon muunnostehokkuuden, minimoiden levyn sisäisen lämmöntuotannon suljettujen asiakaskoteloiden sisällä.

Usein kysytyt kysymykset

Miksi jatkuva tehonsyöttö on kriittinen mikro-TEC:ille verrattuna tavalliseen PWM-kytkimeen?

Mikromittakaavaisilla TEC:illä on erittäin ohuet elementtipoikkileikkaukset. PWM-teho kierrättää nopeasti puolijohdepareja kuuman ja kylmän välillä, mikä aiheuttaa CTE:n (lämpölaajenemiskertoimen) epäsovitusrasituksen, joka heikentää liitoksia ajan myötä. TCB-SA:n jatkuva tasavirtakäyttö eliminoi mekaanisen pyöräilyn väsymisen kokonaan.

Voiko TCB-SA:n lämpötilansäädin mikro-TEC:ille esikonfiguroida tiettyä asetusarvoa varten ennen toimitusta?

Kyllä. Vaikka tehtaan oletusarvo on 25 ℃, X-Meritan voi flash-asetuksen mukaiset lämpötilan oletusarvot saada laiteohjelmistoon tuotannon aikana optisen paketin vaatimusten mukaisesti.

Mikä lämpötila-anturi toimii parhaiten tällä levyllä?

Levy on tehtaalla kalibroitu tavallisille 10 kΩ NTC-termistoreille (B-arvo = 3950), jotka tarjoavat nopean lämpövasteen ja korkean herkkyyden -20 ∘C - +100 ∘C säätöalueella.

Tukeeko tämä ohjain kaksisuuntaista lämmitystä ja jäähdytystä?

Kyllä. Erikoistunut ohjainpiiri hallitsee luonnollisesti virran suuntaa tarjotakseen sekä aktiivisen jäähdytyksen että lämmityksen pitäen asetusarvon vakauden ±0,01∘C:n sisällä ympäristön lämpötilan vaihteluista riippumatta.
