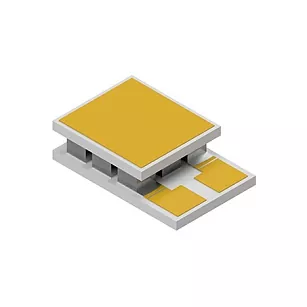

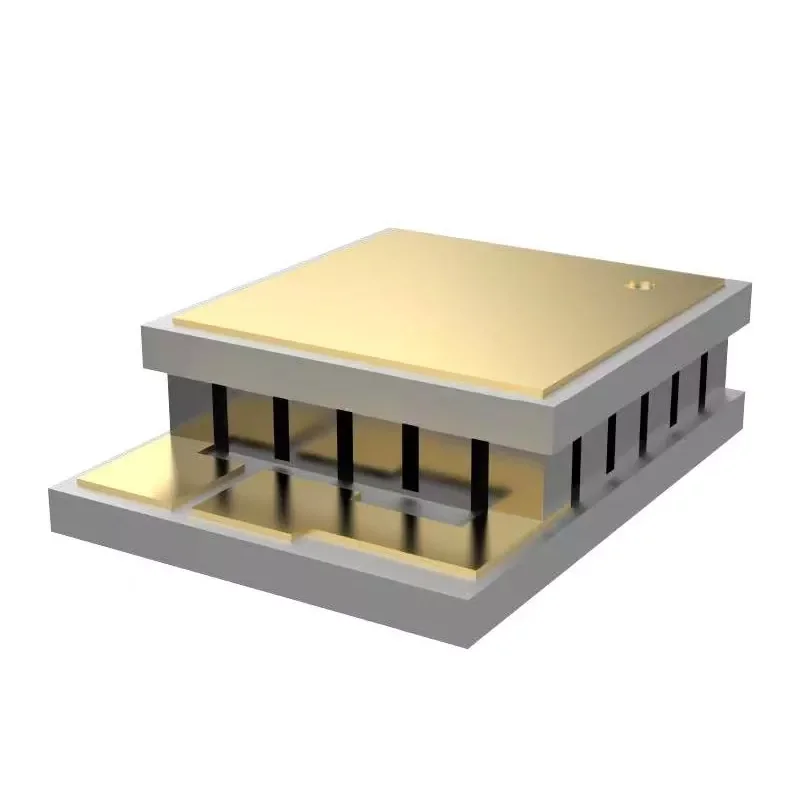

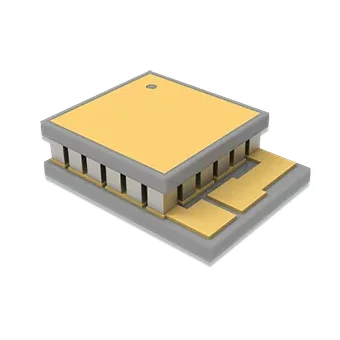

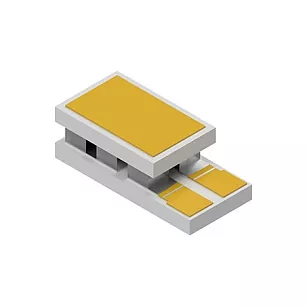

Mikrotermosähköiset jäähdyttimet optoelektroniikalle

X-Meritan kattaa ominaisuudet lämpösähköisten materiaalien kehittämisessä, lämpösähköisten jäähdyttimen (TEC) komponenttien valmistuksessa ja lämpöratkaisujen suunnittelussa. Nämä mikrolämpösähköiset jäähdyttimet optoelektronisille laitteille käyttävät Peltier-ilmiötä aktiiviseen jäähdytykseen tai lämmitykseen, mikä eliminoi kompressoreiden, kylmäaineiden tai liikkuvien mekaanisten osien tarpeen. Ne soveltuvat lämpötilaherkille komponenteille, kuten laserdiodeille, optisille viestintälaitteille, valoilmaisimille, lidar-moduuleille ja muille kompakteille optoelektronisille komponenteille.

Ominaisuudet:

●  Pienikokoinen muotoilu, joka sopii ahtaisiin optoelektroniikka- ja tarkkuuselektroniikkapakkauksiin.

●  Tukee tarkkaa lämpötilan säätöä, mikä auttaa vähentämään lämpötilan vaihtelun vaikutusta laitteen suorituskykyyn.

●  Kiinteä jäähdytysrakenne, ei liikkuvia osia, mikä varmistaa vakaan ja luotettavan pitkäaikaisen toiminnan.

●  Korkean lämpötilan kyky: Soveltuu sovelluksiin, jotka vaativat vakaata lämpötilan säätöä korkeissa ympäristön lämpötiloissa.

●  Ei tärinää tai mekaanista kohinaa: Solid-state-rakenne sopii tarkkuusoptisiin järjestelmiin ja herkkiin mittauslaitteisiin.

● RoHS-yhteensopiva, mikä helpottaa soveltamista globaaleihin markkinaprojekteihin.

Sovellusskenaariot:

●  Optisten viestintälaitteiden lämpötilansäätö, erityisesti oheislaitteiden lämpötilansäätö laserdiodeille, DFB:ille, EML:ille ja TOSA/ROSA:lle.

●  LiDAR-lähettimien ja -vastaanottimien lämpötilan stabilointi.

●  Lääketieteellisten testauslaitteiden valonlähteet ja anturiyksiköt.

●  Tarkkuusoptiset testipenkit ja laboratoriokalibrointialustat.

●  Pakkaussovellukset, jotka vaativat pientä kokoa, vähäistä tärinää ja nopeaa reagointia.

Tekniset tiedot ja räätälöinti

Valintakriteerit

Kun valitset mikrolämpösähköisiä jäähdyttimiä optoelektroniikalle, ota huomioon seuraavat parametrit:

Mitat: muokattu laitteen pohjan ja asennuskammion mukaan

Paksuus: Lämpövastuksen, puristusvoiman ja asennustilan on oltava tasapainossa

Suurin käyttövirta: On vastattava taajuusmuuttajan virransyöttöä ja lämpötilan säätöstrategiaa

Suurin lämpötilaero (Delta Tmax): Riippuu jäähdytyselementin olosuhteista kuumassa päässä

Lämpöpumpun kapasiteetti (Qmax): Määrittää, kuinka paljon lämpöä voidaan poistaa

Vastus ja jännite: vaikuttavat taajuusmuuttajan häviöihin ja ohjaustarkkuuteen

Mukauttaessamme vahvistamme:

Lämmönlähteen mitat: Lasersiru, TO-paketti, mikrosensori tai integroitu optoelektroniikkamoduuli.

Liitäntämateriaalit: Nikkelipinnoitus, juotosyhteensopivuus tai erityiset metallointivaatimukset.

Käyttölämpötila-alue: Huonelämpötilan stabilointi, käyttö matalassa lämpötilassa tai korkean lämpötilan kompensointi.

Rakenteelliset vaatimukset: Erittäin ohut rakenne, suurempi lämpöpumpun tiheys tai muut tilarajoitukset.

Tekniset tiedot

Miksi valita X-Meritan?

Miniatyyri TEC-malli: Mikro-TEC:t niin pienet kuin 1,5 × 1,1 mm, vähimmäispaksuus 0,65 mm.

Suuri lämpöpumpun tiheys: Jopa noin 43 W/cm², soveltuu pienikokoisiin, korkean lämpövuon sovelluksiin.

Lämpösähköisten materiaalien asiantuntemus: Talon sisäinen lämpösähköisten materiaalien kehitys tukee optimoitua TEC-suorituskykyä ja sovelluskohtaisia ​​rakenteita.

Räätälöidyt TEC-ratkaisut: Räätälöidyt mitat, sähköiset ominaisuudet, materiaalikokoonpano, metallointi ja liitäntärakenteet sovellusvaatimusten mukaan.

Prototyypistä tuotantoon: Tuki lämpösuunnittelusta ja prototyyppien kehittämisestä testaukseen ja volyymituotantoon.

Usein kysytyt kysymykset

Miksi tämä tuote sopii paremmin optoelektronisiin laitteisiin kuin tavalliset jäähdytyslevyt?

Vakiojäähdytyslevyt tarjoavat vain passiivista jäähdytystä, joten laitteen lämpötila vaihtelee ympäristön lämpötilan muutosten mukaan. Mikrotermosähköiset jäähdyttimet puolestaan ​​säätelevät lämpötilaa aktiivisesti ja tuovat käyttölämpötilan takaisin tavoitealueelle, mikä tekee niistä ihanteellisia optoelektroniikkajärjestelmiin, jotka ovat herkkiä lämpötilan vaihtelulle.

Mitä pitäisi priorisoida laserdiodiprojekteissa?

Painopisteen ei tulisi olla pelkästään itse jäähdytyslevyssä, vaan koko lämpöpolussa: lämmönlähteen kosketuksissa, liitäntämateriaaleissa, jäähdytyselementin suunnittelussa ja siihen, onko käyttövirta sovitettu oikein.

Voiko X-Meritan mukauttaa lämpösähköisen jäähdyttimen (TEC) kokoa?

Kyllä. X-Meritan voi arvioida mukautettuja kokoja ja kokoonpanoja suunnittelupiirustusten, näytteiden tai sovellusmäärittelyjen perusteella. Räätälöinti sisältää mitat, sähköiset ominaisuudet, P/N-materiaalikokoonpanon, liitäntärakenteen ja liitäntävaatimukset.
