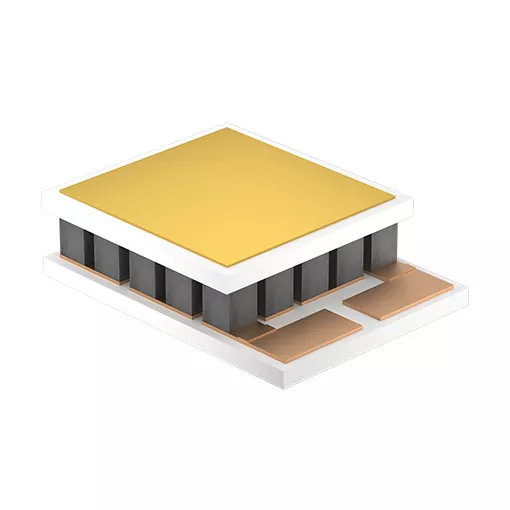

Mikrotermosähköiset jäähdyttimet LiDARille

Micro Thermoelectric Coolers for LiDAR:n sisällä oleva laserlähetin tuottaa lämpöä käytön aikana, kun taas ympäristön lämpötila voi vaihdella merkittävästi eri käyttöympäristöjen välillä. Jos laserin lämpötila muuttuu vaaditun toiminta-alueen ulkopuolelle, optinen laite ei välttämättä ylläpidä vaadittua toimintatilaa.

Micro-TEC voidaan asentaa suoraan lasermoduuliin pumppaamaan lämpöä aktiivisesti pois lämpötilaherkästä komponentista. Toisin kuin passiivinen jäähdytyselementti, se ei luota vain luonnolliseen tai pakotettuun lämmönpoistoon.

Kompakteissa LiDAR-kokoonpanoissa tärkein sovellusarvo on paikallinen lämpötilan säätö. Jäähdytin voidaan sijoittaa lähelle laserlähdettä ilman kompressoria, kylmäainepiiriä tai liikkuvia mekaanisia osia.

Tärkeimmät tiedot

Todellinen jäähdytysteho, virta, jännite, mitat ja lämpöteho riippuvat valitusta Micro-TEC-kokoonpanosta ja LiDAR-komponentin lämpökuormasta.

Kompakti koko rajoitetun tilan LiDAR-moduuleille

LiDAR-mikrotermosähköisillä jäähdyttimillä on rajallinen sisätila, koska laser, ilmaisin, optiset komponentit, elektroniikkapiirit ja lämmönpoistorakenteet on integroitu yhdeksi kokoonpanoksi.

Micro-TEC:mme voidaan valmistaa mikrokokoisina kokoonpanoina muutamaan millimetriin asti. Tämä mahdollistaa jäähdyttimen sijoittamisen lähelle laseria tai muuta lämpöherkkää komponenttia sen sijaan, että se vie tilaa erillisenä jäähdytysjärjestelmänä.

Mukautettujen LiDAR-kokoonpanojen tuotteen mitat voidaan arvioida käytettävissä olevan asennustilan, komponenttien sijainnin, asennusrakenteen ja sähköisen liitännän mukaan.

Alle 1 W virrankulutus

Tehonkulutus on tärkeä suunnitteluparametri, kun Micro-TEC on integroitu ajoneuvon LiDAR-järjestelmään tai muuhun kompaktiin elektroniikkajärjestelmään.

Mikrotermosähköiset jäähdyttimemme voivat toimia alle 1 watilla soveltuvissa kokoonpanoissa. Todellinen tehontarve riippuu valitusta tuotesuunnittelusta ja säädeltävästä lämpökuormasta.

Teknistä arviointia varten asiakkaiden tulee ilmoittaa tavoitejäähdytyslämpötila, lämpökuorma, käytettävissä oleva jännite ja asennusmitat, jotta sopiva Micro-TEC-kokoonpano voidaan valita.

Puolijohdejäähdytys ilman kylmäainetta

LiDARin mikrolämpösähköiset jäähdyttimet käyttävät puolijohteisia lämpösähköisiä materiaaleja keraamisten alustojen välissä lämmön siirtämiseen, kun sähkövirtaa käytetään.

Komponentissa on:

● Ei kompressoria

● Ei kylmäainetta

● Ei mekaanisia liikkuvia osia

● Kompakti puolijohderakenne

● Suora sähköohjaus

Tämä rakenne on hyödyllinen LiDAR-moduuleille, joissa jäähdytyskomponentti on asennettava lähelle laseria ja integroitava rajoitettuun mekaaniseen tilaan.

Aktiivinen lämpöpumppu laserlämpötilan säätöön

Micro-TEC:tä käytetään kohdekomponentin lämpötilan säätelyyn sen sijaan, että se vain laskee koko LiDAR-kotelon lämpötilaa.

Sähköä kytkettäessä lämpö siirtyy kylmältä puolelta kuumalle puolelle. Kylmä puoli sijoitetaan laserin tai muun lämpötilaherkän komponentin lähelle, kun taas kuuma puoli on kytkettävä tehokkaaseen lämmönpoistoreittiin.

Siksi lämpösuunnittelussa on otettava huomioon Micro-TEC:n molemmat puolet:

Kohdekomponentti → Micro-TEC kylmä puoli → Micro-TEC kuuma puoli → LiDAR lämmönpoistorakenne

Jos kuuma puoli ei pysty poistamaan siirrettyä lämpöä tehokkaasti, koko järjestelmän jäähdytysteho heikkenee.

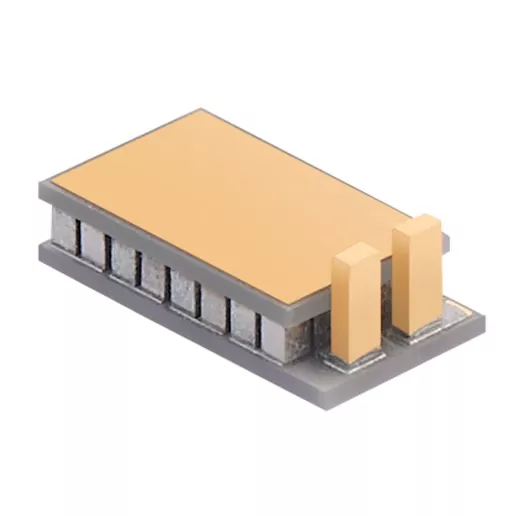

Micro-TEC yläpäällä LiDAR-kokoonpanoa varten

LiDAR-malleille, jotka vaativat määritellyn mekaanisen rajapinnan, voimme tarjota mikrolämpösähköisiä jäähdyttimiä otsikoilla.

Otsikkokokoonpano voidaan arvioida seuraavasti:

● Käytettävissä oleva asennustila

● Asennusrakenne

● Komponenttien sijainti

● Sähköliitäntä

● Asennusvaatimukset

Epätyypillisistä rakenteista asiakkaat voivat toimittaa olemassa olevan näytteen tai suunnittelupiirustuksen. Arvioimme rakenteen ennen näytetuotantoa.

Räätälöidyt mikrolämpösähköiset jäähdyttimet

Vakio Micro-TEC ei välttämättä vastaa tietyn LiDAR-moduulin mittoja tai lämpövaatimuksia. Tuemme räätälöityjä tuotteita asiakkaan näytteiden tai piirustusten perusteella.

Räätälöintiprosessi voi kattaa:

Mitat → Sähköparametrit → Asennusrakenne → Otsikkokokoonpano → Lämpövaatimukset

Ennen massatuotantoa valmistetaan näytteitä asiakkaan vahvistusta varten. Näin Micro-TEC voidaan verrata todelliseen LiDAR-kokoonpanoon ennen kuin tuotantomäärä vapautetaan.

Micro-TEC-valintaan vaadittavat tiedot

Uudesta LiDAR-jäähdytysprojektista asiakkaat voivat antaa seuraavat tiedot:

Jos joitain parametreja ei ole vielä saatavilla, olemassa olevaa Micro-TEC-näytettä tai LiDAR-kokoonpanopiirustusta voidaan käyttää teknisen arvioinnin lähtökohtana.

Asennus ja lämpöliitäntä

Micro-TEC:n ja lasermoduulin välinen lämpöliitäntä vaikuttaa suoraan lämmönsiirtoon.

Kylmän puolen tulee säilyttää riittävä kosketus kohdekomponenttiin, ja sopivaa lämpörajapintamateriaalia (TIM) voidaan käyttää, kun kokoonpanon suunnittelu sitä vaatii.

Kuuma puoli vaatii tehokkaan lämmönpoistopolun. Jäähdytyselementti, kotelo tai muu jäähdytysrakenne tulee suunnitella poistamaan Micro-TEC:n siirtämä lämpö.

Micro-TEC:tä on myös käytettävä sille määritettyjen sähköisten parametrien puitteissa. Maksimi IMAX-virtaa ei saa ylittää, koska liiallinen virta voi vahingoittaa lämpösähköistä puolijohdeliitosta.

Valmistuskyky

X-Meritan valmistaa mikrotermosähköisiä jäähdyttimiä ja valvoo myös alkupään lämpösähköisten materiaalien valmistusta.

Tuotantokykymme kattavat:

● Lämpösähköisen materiaalin valmistelu

● Tarkka komponenttien käsittely

● Hitsaus

● Kokoaminen

● Mikropakkaus

● Räätälöity Micro-TEC-tuotanto

Tämä valmistusrakenne tukee projekteja, jotka vaativat epästandardeja Micro-TEC-mittoja, asennusrakenteita tai sähkökokoonpanoja.

Räätälöityihin LiDAR-sovelluksiin tuote voidaan kehittää materiaali- ja komponenttitasolta sen sijaan, että se rajoittuisi olemassa olevaan vakiojäähdyttimeen.

Mikrotermosähköisen jäähdyttimen kehitysprosessi

Mukautetuissa LiDAR-jäähdytysprojekteissa noudatamme näytepohjaista kehitysprosessia:

Asiakaspiirustus / näyte → tekninen arviointi → tuotesuunnittelu → näytetuotanto → näytevahvistus → massatuotanto

Näytteen vahvistusvaiheessa mitat, asennusrakenne, sähköliitäntä ja kokoonpanon yhteensopivuus voidaan tarkistaa ennen massatuotantoa.

Sovellukset

Mikrotermosähköisiä jäähdyttimiä voidaan käyttää lämpötilan säätelyyn:

● LiDAR-laserlähettimet

● Lämpötilaherkät optoelektroniset komponentit

● Kompakti optiset moduulit

● Autojen LiDAR-kokoonpanot

● Muut pienet elektroniset komponentit, jotka vaativat paikallista aktiivista jäähdytystä

Laatua ja vientikokemusta

X-Meritanilla on yli 10 vuoden kokemus minipuolijohdejäähdytyksestä, ja se tarjoaa Micro-TEC-tuotteita kansainvälisille markkinoille.

Yrityksellä on ISO- ja CE-sertifikaatit, ja se vie tuotteita Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan ja muille markkinoille.

Tekninen kokemuksemme kattaa valokuituviestinnän, teollisuuden lääketieteelliset laitteet, älykkään autoelektroniikan, kulutuselektroniikan ja tutkimussovellukset.

FAQ

Mitä tietoja tarvitset Micro-TEC:n valitsemiseksi LiDARille?

Hyödyllisimpiä tietoja ovat komponenttien lämpökuorma, tavoitelämpötila, käytettävissä oleva jännite, maksimivirta, asennusmitat, asennusrakenne ja kuuman puolen lämmönpoistomenetelmä. Arvioinnissa voidaan käyttää myös piirustusta tai olemassa olevaa Micro-TEC-näytettä.

Kuinka pieni Micro-TEC voi olla?

X-Meritan pystyy valmistamaan Micro-TEC-kokoonpanoja jopa muutaman millimetrin mittakaavassa vaaditusta rakenteesta ja suorituskyvystä riippuen. Lopulliset mitat on vahvistettava hakemuksen mukaan.

Voitko tehdä Micro-TEC:n LiDAR-piirustuksemme mukaan?

Kyllä. Tuemme räätälöintiä asiakkaan piirustusten tai näytteiden perusteella. Tuotteesta otetaan näyte ja vahvistetaan ennen massatuotantoa.

Voitko toimittaa Micro-TEC:n otsikolla?

Kyllä. Otsikkokokoonpanot ovat saatavilla sovelluksille, jotka vaativat määritellyn asennus- tai liitäntärakenteen. Tarkka otsikkorakenne vahvistetaan LiDAR-kokoonpanon mukaan.

Voiko Micro-TEC toimia alle 1 W:n teholla?

Kyllä, soveltuvat kokoonpanot voivat toimia alle 1 W:n teholla. Todellinen virrankulutus riippuu Micro-TEC-suunnittelusta, käyttöolosuhteista ja lämpökuormasta.

Mikä on tärkein asennuksen huolenaihe?

Kaksi tärkeintä kohtaa ovat kylmäpuolen lämpökontakti ja kuuman puolen lämmönpoisto. Kylmä puoli tarvitsee tehokkaan kosketuksen kohdekomponenttiin, kun taas kuumalla puolella on oltava riittävä reitti siirretyn lämmön poistamiseksi.

Voiko Micro-TEC:tä käyttää jatkuvasti?

Jatkuva toiminta riippuu valitusta Micro-TEC-konfiguraatiosta ja sen määritellyistä sähköisistä ja termisistä käyttöolosuhteista. Tuotetta tulee käyttää määritetyissä jännite- ja virtarajoissa, ja kuuman puolen on oltava riittävästi jäähdytetty.

Mitä tapahtuu, jos IMAX-virta ylittyy?

Määritellyn IMAX-virran ylittäminen voi aiheuttaa liiallista sähköistä ja lämpörasitusta ja voi vahingoittaa lämpösähköistä puolijohdeliitosta. Micro-TEC:tä tulee siksi käyttää määritellyllä sähköalueella.

X-Meritan tarjoaa LiDAR:lle mikrolämpösähköisiä jäähdyttimiä, joissa on mikrokokoiset rakenteet, solid-state Peltier-jäähdytys, räätälöidyt asennuskokoonpanot ja näytepohjainen kehitys.

Uutta LiDAR-jäähdytysprojektia varten lähetä meille piirustus, näyte, asennusmitat, lämpökuorma, tavoitelämpötila tai olemassa oleva Micro-TEC-spesifikaatio. Voimme arvioida vaatimukset ja kehittää vastaavan Micro-TEC:n näytevahvistusta varten ennen massatuotantoa.
