Korkean jäähdytyskapasiteetin TE-jäähdyttimet teollisuuskäyttöön

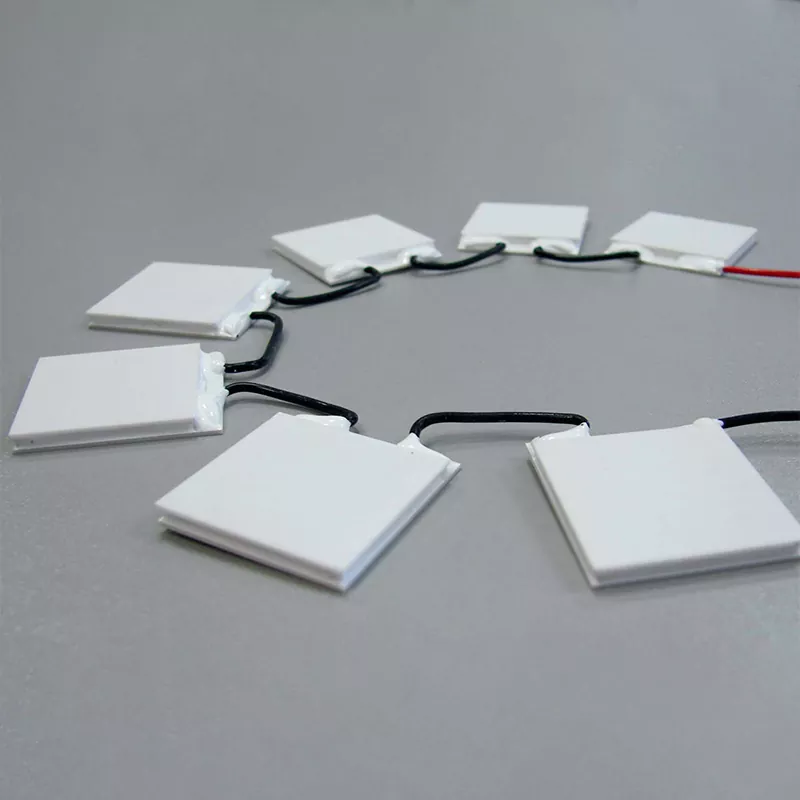

X-Meritan toimittaa lämpösähköisiä jäähdyttimiä (TEC), jotka on suunniteltu jatkuvaan lämpöpumppaukseen teollisuuslaitteissa. Nämä moduulit toimivat Peltier-ilmiöllä eivätkä sisällä kompressoreja, kylmäaineita tai liikkuvia osia. Niitä käytetään paikoissa, joissa huoltoon pääsy on rajoitettu, tärinää ei voida hyväksyä tai tarvitaan tarkkaa lämpötilan säätöä.

Suuren kapasiteetin sarja on suunnattu järjestelmiin, joissa on suuri lämpökuorma. Tyypillisiä esimerkkejä ovat laserdiodiryhmät, puolijohdeprosessilaitteet ja analyyttiset instrumentit, jotka tuottavat vakion lämpötehon.

Valmistamme korkean jäähdytyskapasiteetin TE-jäähdyttimiä teollisuussovelluksiin omassa tehtaassamme. Tämä sisältää lämpösähköisen materiaalin valmistelun, harkon käsittelyn, pellettien kuutioimisen, moduulien kokoamisen ja lopputestauksen. Näiden vaiheiden hallinnan avulla voimme säätää materiaalin koostumusta, pellettien geometriaa ja juotteen valintaa vastaamaan tiettyjä käyttöolosuhteita.

Tekniset tiedot

Vakiomoduulit kattavat useita jäähdytystehoja. Alla olevassa taulukossa luetellaan yleiset parametrit. Saatavilla on mukautettuja kokoonpanoja erilaisille jännitteille, mitoille ja kuuman puolen lämpötilavaatimuksille.

Tekniset tiedot tarkistetaan eräkohtaisesti lämpötestausasemalla. Jokaisen lähetyksen mukana voidaan toimittaa testiraportti pyynnöstä.

Tärkeä huomautus Qmaxista: Qmax mitataan nollalla lämpötilaerolla kuuman ja kylmän puolen välillä. Tosikäytössä kylmä puoli on aina kylmempää kuin kuuma puoli, joten todellinen lämpöpumppukapasiteetti on pienempi. Esimerkiksi moduuli, jonka teho on 200 W Qmax, saattaa poistaa vain 80 W, kun ΔT on 30 K. Valinnan on perustuttava todelliseen toimintapisteeseen, ei pelkästään Qmax-numeroon.

Rakenne ja toimintaperiaate

Korkean jäähdytyskapasiteetin TE-jäähdyttimet teollisuussovelluksiin on solid-state-lämpöpumppu. Tasavirta siirtää lämpöä kylmältä puolelta kuumalle puolelle. Kuuma puoli on kytkettävä jäähdytyslevyyn tai kylmälevyyn pumpatun lämmön ja sähkönsyöttötehon hylkäämiseksi. Jos kuumaa puolta ei jäähdytetä tehokkaasti, lämpö virtaa takaisin kylmälle puolelle ja nettojäähdytysteho laskee.

1. Keraamiset alustat

Ulkolevyt on valmistettu alumiinioksidista tai alumiininitridistä. Ne tarjoavat sähköeristyksen samalla kun ne johtavat lämpöä. Pinnan tasaisuutta valvotaan hyvän lämpökosketuksen varmistamiseksi lämmönlähteen ja jäähdytyselementin kanssa. Keraamisen pinnan ja asennuspinnan väliin suositellaan lämpörajapintamateriaalia (TIM).

2. Puolijohdepelletit ja -elektrodit

N-tyypin ja P-tyypin vismuttitelluridipelletit on kytketty sarjaan kuparielektrodijäljillä. Pellettien lukumäärä ja koko määräävät moduulin jännitteen, virran ja jäähdytyskapasiteetin. Käytämme kuparijäljissä monikerroksista pinnoitusta hapettumisen estämiseksi pitkäaikaisen käytön aikana.

3. Kuuman puolen lämmön esto

Kuuman puolen lämpötila on tärkein yksittäinen TEC:n suorituskykyyn vaikuttava tekijä. Jokainen 10°C kuuman puolen lämpötilan nousu vähentää tyypillisesti jäähdytystehoa 5–10 % ja alentaa maksimi saavutettavaa ΔT. Suurikapasiteettisille moduuleille suositellaan pakotettua ilmajäähdytystä, nestejäähdytystä tai lämpöputkikokoonpanoa. Passiiviset jäähdytyselementit ovat harvoin riittäviä yli 100 W:n kokonaislämmönvaimennuksen.

4. Kehätiiviste

Kosteutta kestävä epoksitiiviste ympäröi sisäisen puolijohderyhmän. Tämä tiiviste ei tarjoa hermeettistä tiivistystä, mutta se suojaa pellettejä ja elektrodeja kondensaatiolta ja ilman epäpuhtauksilta normaaleissa teollisuusympäristöissä. Korkean kosteuden, pesun tai ulkoolosuhteiden vuoksi tarvitaan lisäkapselointi.

Valmistus ja laadunvalvonta

X-Meritan valmistaa TEC-moduuleja itse. Valmistusjärjestys on:

Lämpösähköisen materiaalin valanteen valmistelu

Puolijohdepellettien suulakepuristus ja paloittelu

Automatisoitu pellettien sijoittelu ja juottaminen

Keraamisen alustan metallointi

Loppukokoonpano ja sähkötestaus

Jokainen tuotantoerä testataan sisäisen vastuksen, jäähdytyskapasiteetin ja visuaalisten vikojen varalta. Testipöytäkirjat säilytetään jäljitettävyyden vuoksi. 建议插入工厂实拍照片或产线流程图片

Testausmenetelmät

Varsinaiset testistandardit ja hyväksymiskriteerit sovitaan asiakkaan kanssa ennen volyymituotantoa. Ota yhteyttä keskustellaksesi erityisvaatimuksistasi.

Sertifikaatit ja vaatimustenmukaisuus

Seuraavia sertifikaatteja ja vaatimustenmukaisuuslausuntoja päivitetään parhaillaan.

● ISO 9001:2015 – Laadunhallintajärjestelmä

● ISO 14001 – Ympäristöjärjestelmä

● RoHS-yhteensopivuus

● REACH-vaatimustenmukaisuus

● CE-merkintä (jos käytettävissä)

● UL-sertifiointi (jos sovellettavissa)

Toimitamme pyynnöstä kopiot voimassa olevista todistuksista. Ota yhteyttä vahvistaaksesi nykyinen tila.

Räätälöintiasetukset

Vakiomoduulit kattavat monia teollisuuden jäähdytystehtäviä. Suuren volyymin tai erikoisprojekteihin tarjoamme räätälöityä suunnittelua seuraavilla aloilla:

● Mukautettu jalanjälki ja korkeus

● Korkeamman lämpötilan juotos ja substraatit Th > 150°C

● Monivaiheiset TEC-moduulit syvemmälle lämpötilaerolle

● Esiasennetut jäähdytyslevyt tai kylmälevyt

● Integroidut lämpötila-anturit (NTC tai RTD)

● Erikoisjohtokokoonpanot tai -liittimet

Tyypillinen mukautettu projekti seuraa tätä prosessia:

1. Asiakas ilmoittaa lämpökuorman, kylmän puolen lämpötilan, ympäristön olosuhteet ja tilanrajoitukset.

2. Insinöörimme simuloivat vaaditun moduulin ja tarjoavat suositellun kokoonpanon.

3. Tuotamme näytteitä asiakkaan validointia varten.

4. Hyväksynnän jälkeen siirrymme massatuotantoon.

Miksi insinöörit valitsevat X-Meritan TEC -moduulit

Yleisten etujen luettelemisen sijaan tässä ovat erityiset ominaisuudet, jotka erottavat moduulimme:

Talon sisäinen lämpösähköinen materiaalinkäsittely

Ohjaamme prosessia raakaharkosta valmiiseen laitteeseen. Tämä sisältää materiaalin koostumuksen, pellettikoon ja dopingtasot. Useimmat TEC-toimittajat ostavat valmiita pellettejä tai kiekkoja ja kokoavat vain moduuleja. Koska käsittelemme itse materiaalia, voimme säätää ZT-arvoa ja optimoida tietyille lämpötila-alueille.

Erätason suorituskyvyn testaus

Jokainen tuotantoerä testataan Qmax:n, ΔTmax:n ja sisäisen vastuksen suhteen. Testausraportit ovat asiakkaiden saatavilla. Näin voit varmistaa, että moduulit vastaavat määrityksiäsi, ennen kuin liität ne järjestelmääsi.

Räätälöity suunnittelu ilman vähimmäistilaussakkoja

Monet toimittajat vaativat suuria vähimmäistilauksia mukautettuja mittoja tai parametreja varten. Ylläpidämme joustavaa tuotantoaikataulua, joten mittatilaustyöt kohtuullisella volyymilla ovat mahdollisia. Ota yhteyttä vaatimuksesi kanssa, vaikka odotettu vuosimäärä olisi vain muutama sata kappaletta.

Suora yhteys tuotantotiimiin

Kun otat yhteyttä X-Meritaniin, keskustelet insinöörien kanssa, joilla on pääsy tuotantotietoihin ja testituloksiin. Tämä vähentää kauppayhtiöille tyypillistä edestakaisin menoa ja lyhentää näytteiden arviointisykliä.

Tyypilliset sovellukset

Korkean jäähdytystehon TEC-moduuleja käytetään ympäristöissä, joissa aktiivinen nestejäähdytys ei ole käytännöllistä tai joissa vaaditaan tarkkaa lämpötilan säätöä.

Teollisuuselektroniikka ja tietoliikenne

Kuituoptisten järjestelmien laserdiodien ja valoilmaisimien jäähdytys

Ulkokäyttöön tarkoitettujen televiestintäkaappien lämmönhallinta

Lämpötilan stabilointi tehovahvistimille ja RF-moduuleille

Puolijohde- ja laserlaitteet

Kiekkojen istukan ja prosessikammioiden jäähdytys

Lämmönsäätö lasermerkintään ja leikkauspäihin

Lämpötilan stabilointi optisille penkeille

Lääketieteelliset ja analyyttiset instrumentit

PCR-lämpösyklilaitteet ja näytelohkon jäähdytys

Reagenssien säilytyslokeroiden lämpötilansäätö

CCD- ja CMOS-kuvakentureiden jäähdytys

Kuljetus ja erikoislaitteet

Jäähdytys LiDAR-antureille autonomisissa ajoneuvoissa

Istuinten tuuletusjärjestelmät

Kannettavat kylmäsäiliöt

TEC:n valintaopas

Jos haluat määrittää suuren kapasiteetin TEC:n, valmistele seuraavat tiedot ennen kuin otat meihin yhteyttä:

Vaadittu jäähdytyskuorma (watteina) kylmällä puolella. Tämä on jäähdytettävän komponentin tuottamaa lämpöä.

Tavoite kylmän puolen lämpötila ja toleranssi. Esimerkiksi 25 °C ± 0,5 °C.

Suurin sallittu kuuman puolen lämpötila jäähdytyselementin ja ympäristön olosuhteiden mukaan.

Ympäristön lämpötila-alue, jolla järjestelmä toimii.

Saatavilla oleva jäähdytyselementin tyyppi ja lämpövastus. Pakotettu ilma, nestejäähdytys tai lämpöputki.

Saatavilla oleva tasajännite ja suurin sallittu virranotto.

Asennustilan rajoitukset: pituus, leveys, korkeus ja asennusreikien kuvio.

Lämpöpyöräilyvaatimukset: kuinka monta sykliä päivässä, lämpötilan vaihtelu ja odotettu käyttöikä.

Ympäristöolosuhteet: kosteus, pöly, altistuminen kemikaaleille tai ulkokäyttöön.

Kun olet antanut nämä tiedot, voimme suositella tiettyä moduulia tai suunnitella mukautetun ratkaisun. Tarjoamme myös suorituskykykäyrät, jotka osoittavat jäähdytystehoa suhteessa lämpötilaeroon suositellulle käyttövirralle.

Usein kysytyt kysymykset

K: Kuinka valitsen sovellukselleni oikean TEC:n?

V: Sinun on tiedettävä poistettava lämpökuorma (watteina), jäähdytetyn kohteen suurin sallittu lämpötila, ympäristön lämpötila ja käytettävissä oleva jäähdytyselementin suorituskyky kuumalla puolella. Anna nämä arvot insinööreillemme, niin suosittelemme moduulia ja käyttövirtaa.

K: Mitä eroa on Qmax:n ja todellisen jäähdytyskapasiteetin välillä?

V: Qmax on suurin lämpöpumpputeho, kun kuuman ja kylmän puolen lämpötilaero on nolla. Todellisessa käytössä on aina lämpötilaero. Todellinen jäähdytysteho pienenee, kun ΔT kasvaa. Tietosivumme sisältävät suorituskykykäyrät eri käyttövirroille.

K: Voiko TEC epäonnistua, jos kuuma puoli kuumenee liian kuumaksi?

V: Kyllä. Kuuman puolen maksimilämpötila on määritetty kullekin moduulille. Tämän lämpötilan ylittäminen voi heikentää juotosliitoksia ja lyhentää moduulin käyttöikää. Suunnittele kuumapuolen jäähdytyselementti aina niin, että Th pysyy nimellisrajan sisällä pahimmassa tapauksessa.

K: Kuinka kauan TEC-moduulit kestävät?

V: TEC-moduuleissa ei ole liikkuvia osia, joten mekaaninen kuluminen ei ole tekijä. Lämpökierto aiheuttaa kuitenkin jännitystä juotosliitoksissa ja voi lopulta johtaa lisääntyneeseen sisäiseen vastukseen. Valitut suuren kapasiteetin mallit on arvioitu lämpökiertotesteillä. Todellinen jakson käyttöikä riippuu lämpötila-alueesta, virrasta, ramppinopeudesta, asennusjännityksestä ja käyttökosteudesta. Testitietoja voidaan toimittaa hyväksytyille projekteille.

K: Toimitatko testitietoja tai luotettavuusraportteja?

V: Kyllä. Jokaisesta tuotantoerästä voimme tarjota yhteenvedon testatuista parametreista. Suuremmille tilauksille voimme suorittaa ylimääräisiä luotettavuustestejä, kuten lämpökiertoa, korkean lämpötilan varastointia ja kosteusaltistusta sovittujen protokollien mukaisesti.

K: Onko epoksitiiviste vedenpitävä?

V: Ei. Vakioepoksitiiviste on kosteutta kestävä, mutta ei hermeettinen. Sovelluksissa, joissa on korkea kosteus, kondensaatio tai suora vesikosketus, tarvitaan lisäkapselointi tai mukautettu kotelo.

Yhteydenotto ja tekninen tuki

Pyydä suositus tai näyte antamalla seuraavat tiedot:

● Poistettava lämpökuorma (W)

● Vaadittu kylmän puolen lämpötila tai lämpötilaero

● Ympäristön lämpötila-alue

● Tilaa TEC:lle ja jäähdytyselementille

● Virransyöttöjännite saatavilla

● Odotettu vuotuinen määrä

Suunnittelutiimimme vastaa yhden arkipäivän kuluessa. Tarjoamme näytteitä arvioitavaksi ennen volyymitilauksia.
