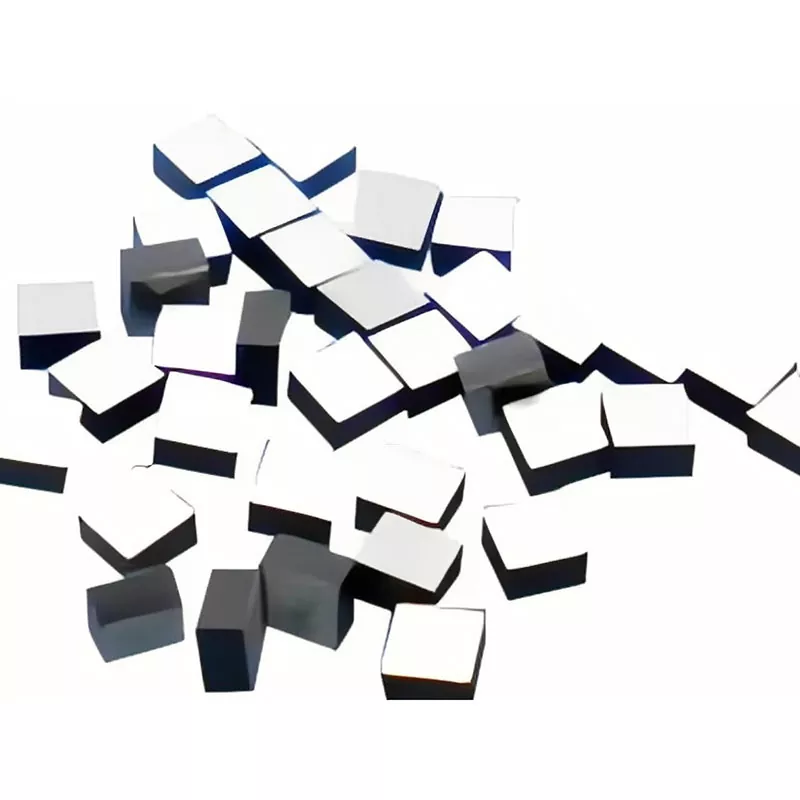

Erittäin tarkka NTC-termistorisiru

NTC-termistorit käyttävät negatiivista lämpötilakerroinominaisuutta, mikä tarkoittaa, että niiden vastus muuttuu lämpötilan muuttuessa. Anturipiirissä resistanssin vaihtelu voidaan muuntaa lämpötilatiedoksi valvontaa ja ohjausta varten.

Sirusovelluksissa R25-, B-arvon, resistanssitoleranssin, sirun mittojen ja elektrodirakenteen valinta vaikuttaa suoraan piirien sovitukseen ja kokoonpanoon. R25 viittaa nimellisresistanssiin 25°C:ssa, kun taas B-arvo kuvaa termistorin resistanssi-lämpötilaominaiskäyrää.

Korkean tarkkuuden NTC-termistorisiru on tarkoitettu sovelluksiin, joissa anturielementti on sijoitettava lähelle lämpötilaherkkää komponenttia ja samalla pitää varattu tila pienenä.

Tekniset parametrit

Seuraavat mallit edustavat saatavilla olevia tuotetietoja. Sähköiset arvot ja mitat tulee valita vaadittujen piirien ominaisuuksien ja kokoonpanotavan mukaan.

Muita saatavilla olevia alueita

Pieni koko

Korkean tarkkuuden NTC-termistorisiru on saatavana kompakteissa rakenteissa sovelluksiin, joissa tavanomainen pakattu lämpötila-anturi vie liikaa tilaa. Valitut mallit nykyisestä valikoimasta ovat niin pieniä kuin 0,45 × 0,45 mm, kun taas räätälöidyt lastun mitat voidaan arvioida asiakkaan piirustuksista tai näytteistä.

Pieni sirurakenne sopii anturielementin sijoittamiseen lähelle optisia, elektronisia tai muita lämpötilaherkkiä komponentteja. Lopulliset mitat tulee vahvistaa vaadittujen sähköisten ominaisuuksien ja kokoonpanoprosessin mukaan.

Langan liimaus

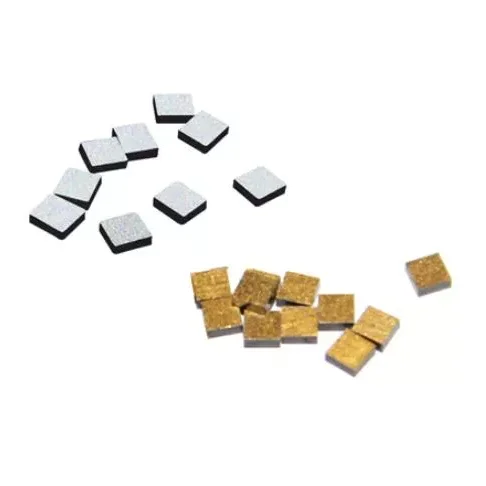

Siru voidaan toimittaa kullatuilla tai hopeoiduilla elektrodeilla langan kiinnitystä varten. Kulta-, alumiini- ja hopealangan liittämistä voidaan tukea elektrodikokoonpanosta ja kokoonpanoprosessista riippuen.

Tämä rakenne soveltuu kompakteille hybridimoduuleille ja muille kokoonpanoille, joissa termistori on integroitava suoraan mittausalueelle. Elektrodimateriaali- ja liimausvaatimukset voidaan varmistaa näytteen arvioinnin aikana.

Langalla sidottavia NTC-termistoreita käytetään myös kompakteissa optisissa lähetin-vastaanottimissa, joissa anturielementti on sijoitettu lähelle lämpötilaherkkiä optisia komponentteja.

Resistanssi ja B-arvo

Resistanssi ja B-arvo tulisi valita yhteensopivaksi yhdistelmäksi sen sijaan, että niitä käsitettäisiin täysin itsenäisinä parametreina. Käytettävissä oleva resistanssialue on 1kΩ - 1000kΩ, kun taas B-arvoalue on 3200K - 4500K.

Piirin suunnittelussa nimellisresistanssi 25 °C:ssa, B-arvo, toleranssi ja vaadittu tunnistusalue on otettava huomioon yhdessä. Vakioyhdistelmiä on saatavana, ja sovelluksen perusteella voidaan arvioida ei-standardivaatimuksia.

B-arvo määritetään normaalisti yhdessä sen viitelämpötila-alueen kanssa, kuten B25/50 tai B25/85, joten tarkka määritelmä tulee vahvistaa sovellettavassa tuotespesifikaatiossa ennen piirin kalibrointia. Suurten valmistajien kaupalliset siru NTC-tuotetiedot määrittelevät vastaavasti R25- ja B-arvot määritellyillä vertailulämpötiloilla.

Vastustustoleranssi

Tietyt mallit voidaan toimittaa resistanssitoleranssivaihtoehdoilla ±0,5 % ja ±1 %. Tämä spesifikaatio kuvaa nimellisvastusarvon sallittua poikkeamaa, eikä sitä tule esittää lämpötilan kokonaismittaustarkkuudena.

Lämpötilaherkillä piireillä resistanssitoleranssi, B-arvon toleranssi, piirin suunnittelu, kalibrointimenetelmä ja käyttöolosuhteet voivat kaikki vaikuttaa lopulliseen lämpötilan mittaustulokseen. Vaadittu toleranssi tulee siksi valita koko anturijärjestelmän mukaan.

Lämpövaste

Listattujen mallien lämpöaikavakio on ≤2 s tai ≤3 s sirun rakenteesta ja mallista riippuen. Pienempi lämpöaikavakio osoittaa yleensä, että termistori saavuttaa lämpötasapainon ympäristön olosuhteiden kanssa nopeammin.

Todellinen vaste kootussa moduulissa riippuu myös asennustavasta, lämpökytkimestä, ympäröivistä materiaaleista ja ilmavirrasta. Tästä syystä sirun spesifikaatiota tulee arvioida yhdessä todellisen asennusrakenteen kanssa.

Sovellukset

Optinen viestintä

Korkean tarkkuuden NTC-termistorisiru voidaan integroida optisiin viestintämoduuleihin ja optisiin lähetin-vastaanottimiin lämpötilan valvontaa varten. Sen kompakti rakenne mahdollistaa anturielementin sijoittamisen lähelle lämpötilaherkkiä optisia komponentteja ilman tavanomaista ulkoista anturipakettia.

Tämä on erityisen tärkeää optisissa kokoonpanoissa, joissa käytettävissä oleva asennustila on rajallinen ja lämpötilan muutoksia on seurattava lähellä ohjattavaa komponenttia. Langalla sidottavia NTC-termistoreita käytetään erityisesti lämpötilan mittaukseen optisissa lähetin-vastaanottimissa.

Lääketieteelliset laitteet

Pienikokoiset NTC-sirut voidaan integroida lääketieteellisiin instrumentteihin ja laboratoriolaitteisiin, joissa lämpötila-anturielementin tulee mahtua rajoitetulle asennusalueelle. Erilaiset resistanssiarvot, B-arvot ja toleranssivaihtoehdot mahdollistavat komponentin yhdistämisen erilaisiin mittauspiireihin.

Lopullinen spesifikaatio tulee valita vaaditun lämpötila-alueen, piirin ominaisuuksien, asennustavan ja sovellettavien laitevaatimusten mukaan.

Autoalan tutka

Autojen tutkamoduulit sisältävät kompakteja elektronisia komponentteja, jotka saattavat vaatia lämpötilan valvontaa käytön aikana. NTC-sirun pieni muotokerroin mahdollistaa lämpötila-anturin integroinnin suuritiheyksisiin elektronisiin kokoonpanoihin.

Autosovelluksissa vaadittu käyttölämpötila, vastusominaisuudet, toleranssi, mekaaninen rakenne ja luotettavuusvaatimukset tulee vahvistaa ennen lopullisen mallin valintaa.

Laboratoriolaitteet

Sirua voidaan käyttää myös laboratorio- ja testauslaitteissa, joissa tarvitaan kompaktia lämpötila-anturielementtiä. Resistanssi ja B-arvo voidaan valita tunnistuspiirin mukaan, kun taas sirun mitat voidaan huomioida yhdessä käytettävissä olevan asennustilan kanssa.

Prototyyppien tai räätälöityjen laitteiden osalta X-Meritan voi arvioida vaatimukset asiakkaan piirustusten tai näytteiden perusteella ennen tuotantoa.

Räätälöinti

Sähköiset parametrit

Korkean tarkkuuden NTC-termistorisiru voidaan arvioida räätälöityjen sähkövaatimusten mukaan. Saatavilla olevat vastusarvot kattavat 1kΩ - 1000kΩ, B-arvot 3200K - 4500K. Resistanssitoleranssivaihtoehdot ±0,5 % ja ±1 % ovat saatavilla valituille eritelmille.

Pyydettäessä räätälöityä mallia asiakkaat voivat toimittaa vaaditun R25-, B-arvon, toleranssin, käyttöolosuhteet ja kohdesovelluksen. Nämä parametrit auttavat määrittämään, voidaanko olemassa olevaa mallia käyttää vai onko arvioitava uusi spesifikaatio.

Sirun mitat

Sirun mitat voidaan arvioida käytettävissä olevan asennustilan ja kokoonpanoprosessin mukaan. Nykyiset mallit sisältävät kompakteja rakenteita, kuten 0,45 × 0,45 × 0,20 mm ja 0,45 × 0,45 × 0,25 mm.

Epätyypillisillä mitoilla X-Meritan voi tarkastella asiakkaiden piirustuksia tai näytteitä ja vahvistaa saavutettavissa olevan rakenteen ja tarvittavat sähköiset parametrit.

Elektrodivaihtoehdot

Kullattuja tai hopeoituja elektrodivaihtoehtoja on saatavana erilaisiin liimausvaatimuksiin. Elektrodin materiaali tulee valita yhdessä aiotun lankamateriaalin ja liimausprosessin kanssa.

Näytteenkehityksen aikana elektrodin rakenne, sidosmenetelmä, sirun mitat ja sähköiset ominaisuudet voidaan tarkistaa ennen massatuotantoa.

Valmistus ja näytetuki

X-Meritan valmistaa puolijohteisiin liittyviä materiaaleja ja komponentteja sekä tarjoaa tuotantotukea räätälöityille elektronisille komponenteille. Käytettävissä olevat tuotantolaitteet sisältävät täryjig-koneet, hitsauskoneet, pakkausautomaatit ja tarkkuusleikkauslaitteet.

Räätälöityjen NTC-termistorisirujen tuotanto voidaan arvioida asiakkaan näytteistä tai piirustuksista. Ennen massatuotantoa näytteen vahvistusvaiheessa voidaan varmistaa mitat, sähköiset parametrit, elektrodivaatimukset ja kokoonpanon yhteensopivuus.

Tämä prosessi antaa asiakkaille määritellyn pisteen tarkistaa tuote sovellusvaatimustensa perusteella ennen suuremman tuotantotilauksen julkaisemista.

FAQ

Mitkä resistanssi- ja B-arvot ovat saatavilla?

Käytettävissä oleva resistanssialue on 1kΩ - 1000kΩ ja B-arvot 3200K - 4500K. Vakiomalleissa on 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ ja 100kΩ resistanssiarvot.

Mikä resistanssitoleranssi on saatavilla?

Valitut tekniset tiedot ovat saatavilla ±0,5 % ja ±1 % vastustoleranssilla. Tarvittava toleranssi tulee valita piirin ja lämpötilan mittausvaatimusten mukaan.

Voiko siru olla lankaliitos?

Kyllä. Kullattu tai hopeoitu elektrodivaihtoehto on saatavana. Kulta-, alumiini- ja hopealangan sidos voidaan arvioida elektrodikokoonpanon ja kokoonpanoprosessin mukaan.

Mikä on pienin saatavilla oleva sirun koko?

Tuotevalikoimaan kuuluu kompakteja malleja, kuten 0,45 × 0,45 × 0,20 mm ja 0,45 × 0,45 × 0,25 mm. Räätälöidyt mitat voidaan arvioida asiakkaan piirustuksista tai näytteistä, lopullinen koko riippuu tarvittavista sähkö- ja rakenteellisista eritelmistä.

Kyllä. X-Meritan voi arvioida räätälöityjä resistanssin, B-arvon, mitat, toleranssin ja elektrodivaatimukset. Asiakkaan piirustuksia tai näytteitä voidaan käyttää tuotteen arvioinnin ja näytevahvistuksen pohjana.

Kuinka minun pitäisi valita NTC-termistorisiru?

Aloita vaadittavalla resistanssilla 25 °C:ssa, B-arvolla, lämpötilan mittausalueella, resistanssitoleranssilla, käytettävissä olevalla asennustilalla ja liimausmenetelmällä. Räätälöityjä sovelluksia varten piirivaatimusten, asennuspiirustuksen tai olemassa olevan näytteen ilmoittaminen voi auttaa määrittämään sopivan teknisen spesifikaation.

Tietoja X-Meritanista

X-Meritan on kiinalainen valmistaja, joka on erikoistunut puolijohteisiin liittyviin materiaaleihin, komponentteihin ja lämmönhallintatuotteisiin. Sen ominaisuudet kattavat materiaalikehityksen, komponenttien valmistuksen, räätälöidyn tuotannon ja sovellustuen.

Yritys palvelee sovelluksia, kuten optista viestintää, antureita, lääketieteellisiä laitteita, autoelektroniikkaa ja kulutuselektroniikkaa. Tuotteita toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan ja muille kansainvälisille markkinoille.

X-Meritan tarjoaa korkean tarkkuuden NTC-termistorisirun tukea eritelmien valinnasta ja näytteiden arvioinnista räätälöityyn tuotantoon. Asiakkaat voivat toimittaa piirustuksia, näytteitä tai sähkövaatimuksia teknistä arviointia varten ennen tuotantoa
