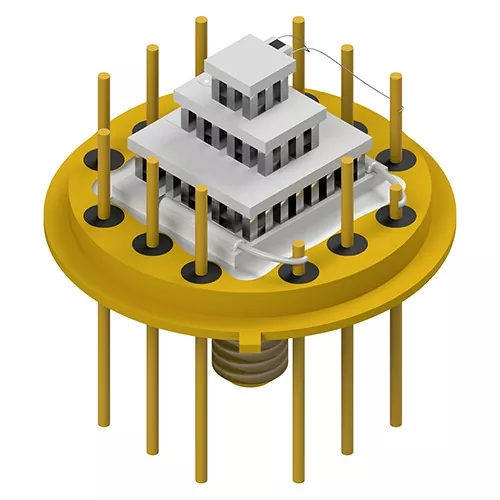

Peltierin kokoonpano

Valmistajana X-meritan Peltier Assembly käyttää puolijohdetermosähköistä tekniikkaa lämmön siirtämiseen moduulin kylmän ja kuuman puolen välillä.

Edut

Kompakti integroitu rakenne

Peltier Assembly yhdistää lämpösähköiset jäähdytyskomponentit ja lämmönpoistoosat yhdeksi yksiköksi. Tämä rakenne vähentää erillisten jäähdytyskomponenttien tarvetta ja yksinkertaistaa asennusta rajoitetuissa laitetiloissa.

Puolijohdejäähdytysrakenne

Kokoonpano toimii puolijohdetermosähköisellä jäähdytystekniikalla ilman kompressoripohjaisia ​​jäähdytyskomponentteja. Puolijohderakenne eliminoi mekaanisen jäähdytysliikkeen ja vähentää toiminnan tärinää ja melua.

Suora lämmönsiirtorakenne

Termosähköinen moduuli siirtää lämpöä suoraan kylmän ja kuuman puolen välillä. Tämä rakenne mahdollistaa paikallisen lämpötilan säätelyn elektronisille komponenteille, jotka vaativat vakaita lämpöolosuhteita.

Integroitu lämmönpoistojärjestelmä

Kylmä puoli käyttää alumiinisia tai kuparisia lämmönsiirtolohkoja lämmön keräämiseen kohdealueelta. Kuumalla puolella on alumiininen jäähdytyselementti ja tuuletin vapauttamaan siirrettyä lämpöä ja ylläpitämään kokoonpanon lämpötasapainoa.

Joustava rakennekokoonpano

Kokoonpanorakennetta voidaan säätää asennusvaatimusten mukaan, mukaan lukien mitat, TEC-konfiguraatio ja liitännät.

Ydinkomponentit

Peltier-kokoonpanon suorituskyky riippuu puolijohdejäähdytyselementtien, lämmönsiirtomateriaalien ja mekaanisten rakenteiden välisestä koordinaatiosta.

Termosähköinen jäähdytyssiru

Termosähköinen jäähdytyssiru on lämmönsiirrosta vastaava ydinkomponentti. Kun sähkövirta kulkee puolijohdemateriaalien läpi, lämpö imeytyy toiselta puolelta ja vapautuu vastakkaiselle puolelle, jolloin syntyy jäähdytysvaikutus.

Keraaminen alusta

Keraamiset alustat tarjoavat sähköeristyksen ja mekaanisen tuen lämpösähköisille elementeille. Ne toimivat myös osana lämmönsiirtotietä puolijohdesirun ja ulkoisten komponenttien välillä.

Lämpöliitäntämateriaali

Korkean lämmönjohtavuuden omaavaa silikonirasvaa levitetään kosketuspintojen väliin lämmönjohtavuuden parantamiseksi ja pintarakojen aiheuttaman lämmönsiirtohäviön vähentämiseksi.

Kylmän puolen lämmönsiirtolohko

Kylmä puoli käyttää alumiini- tai kuparilohkoja siirtämään lämpöä jäähdytetyltä komponentilta termosähköiseen moduuliin.

Kuuman puolen lämmönpoistorakenne

Kuumalla puolella on alumiininen jäähdytyselementti ja tuuletin, joka poistaa kylmältä puolelta siirtyvän lämmön ja käytön aikana syntyvän lämmön.

Mekaaninen kiinnitysrakenne

Teollisuuslaatuisia ruuveja tai epoksihartsia käytetään sisäisten ja ulkoisten komponenttien kiinnittämiseen, mikä säilyttää kokoonpanon vakauden käytön aikana.

Sovellukset

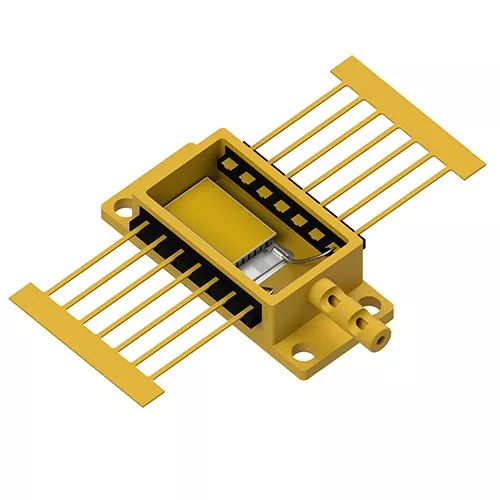

Kompaktin rakenteensa ja puolijohdepohjaisen jäähdytysmenetelmänsä ansiosta X-meritan Peltier Assembly soveltuu laitteisiin, jotka vaativat paikallista lämpötilan säätöä ja hallittua lämmönsiirtoa.

Valmistusprosessi ja laadunvalvonta

X-meritan valmistus kattaa lämpösähköisten materiaalien kehittämisen, TEC-komponenttien käsittelyn ja kokoonpanointegroinnin.

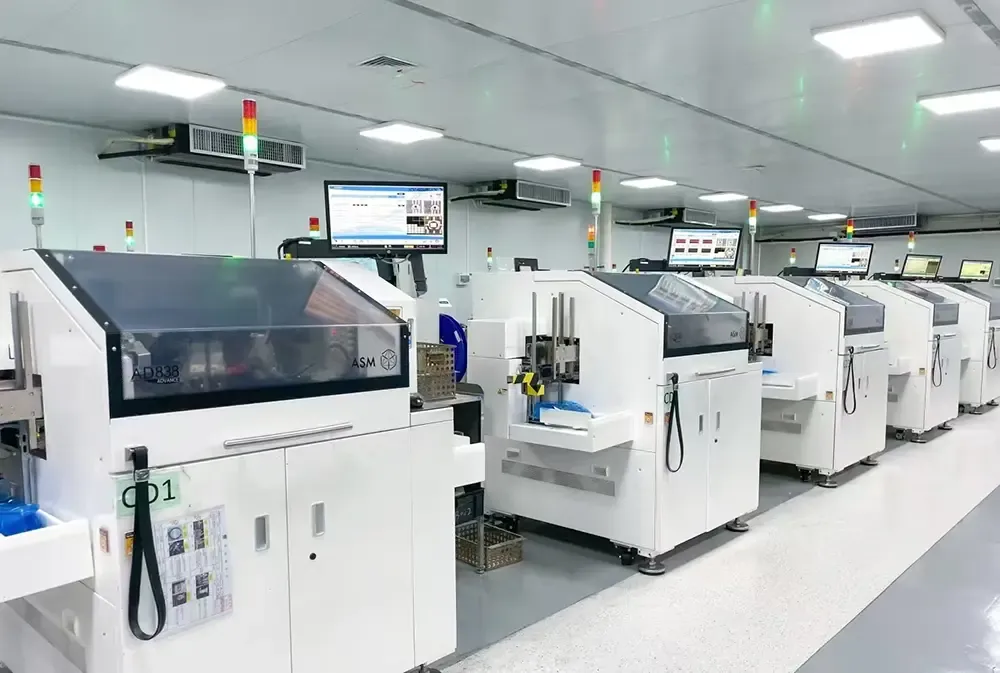

Tuotantolaitteet: Tinakastouuni, tärykeinuva muottikone, hitsauskone, uuni, mustesuihkutulostin, juotin, annostelukone, automaattinen sulkemiskone, leikkauskone, jähmettymiskone, sulatusjuotoslaitteet ja täysautomaattinen painokone.

Kokoonpanon tarkastus

Lämpösähköisen sirun sijoitus: Varmista sirun sijainti ja kokoonpanon tarkkuus.

Keraamisen alustan liimaus: Tarkista keraamisten alustojen ja lämpösähköisten komponenttien välinen sidos.

Juotosliitäntä: Tarkista juotosliitosten sähköinen ja mekaaninen vakaus.

Lämpöliitäntäsovellus: Varmista lämpörasvan peitto ja kosketuspinnan kunto.

Mekaanisen rakenteen vakaus: Tarkista kiinnityslujuus ja koko kokoonpanon eheys.

Lopullinen suorituskyvyn tarkastus

Sähköliitännät: Tarkista sähköliitännän tila.

Rakenteen johdonmukaisuus: Tarkista komponenttien kohdistus ja kokoonpanon kunto.

Lämmönsiirtotien kunto: Tarkista lämmönjohtavuusreitin eheys.

Jäähdytys- ja lämmönpoistotoiminto: Vahvista jäähdytys- ja lämmönpoistotoiminto.

Usein kysytyt tekniset kysymykset

Kuinka asennan Peltier-kokoonpanon?

Ennen asennusta varmista, että kosketuspinta on tasainen ja puhdas. Levitä lämpörasvaa tasaisesti moduulin ja kosketuspinnan väliin. Kiristä kiinnitysruuvit tasaisesti välttääksesi liiallista rasitusta keraamiseen alustaan.

Kuumalla puolella tulee olla riittävästi tilaa lämmön haihduttamiseksi. Huono lämpökosketus tai riittämätön lämmönpoistokyky voivat heikentää jäähdytystehoa.

Kumpi puoli on kuuma ja kumpi kylmä?

Kylmä puoli imee lämpöä kohdekomponentista, kun taas kuuma puoli vapauttaa lämpöä jäähdytyselementin ja tuulettimen kautta.

Asennuksen aikana:

● Kylmä puoli liitetään jäähdytystä vaativaan komponenttiin.

● Kuuma puoli yhdistyy lämmönpoistorakenteeseen.

● Ilmavirran tulee pysyä esteettömänä jäähdytyslevyn ympärillä.

Millaisen virtalähteen tarvitsen?

Virtalähteen tulee vastata valitun lämpösähköisen jäähdytysmoduulin sähköisiä tietoja.

Suositeltuja huomioita:

● Käytä vakaata tasavirtalähdettä.

● Yhdistä jännite- ja virtavaatimukset TEC-moduulin spesifikaatioiden kanssa.

● Vältä epävakaita virtaolosuhteita, jotka voivat vaikuttaa jäähdytykseen.

Miksi kuuma puoli ei jäähdytä järjestelmää?

Yleisiä syitä ovat:

● Jäähdytyselementin kapasiteetti ei ole riittävä

● Huono kosketus lämmönsiirtopintojen välillä

● Epätasainen lämpörasvan levitys

● Pöly estää lämmönpoistopinnan

● Jäähdytysrakenteen virheellinen asennus

Kuuman puolen tulee jatkuvasti vapauttaa siirrettyä lämpöä. Lämmön kerääntyminen voi heikentää jäähdytystehoa.

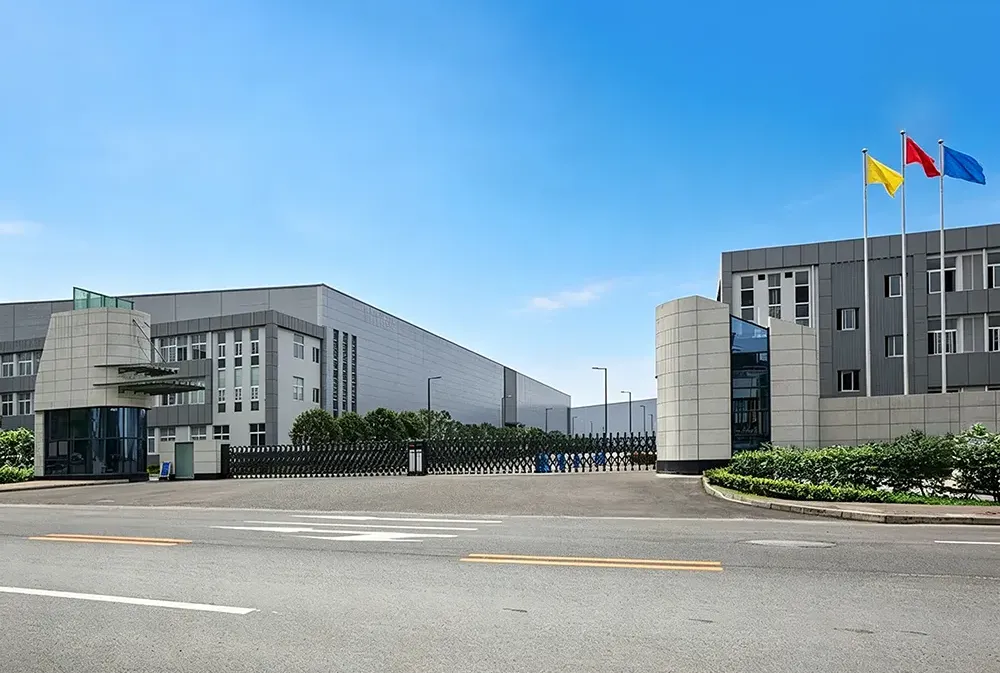

Miksi valita X-merita

X-meritanilla on tuotantokapasiteettia, joka kattaa lämpösähköiset materiaalit, TEC-komponentit ja integroidut lämpökokoonpanot. Tuotantojärjestelmä tukee koko prosessia lämpösähköisten materiaalien kehittämisestä Peltier Assembly -integraatioon.

Keskeisiä valmistusvalmiuksia ovat:

● Lämpösähköisten materiaalien kehittäminen: Kehitä ja käsittele lämpösähköisiä materiaaleja TEC-komponenttisovelluksiin.

● Täydellinen kokoonpanotuotanto: Integroi lämpösähköiset sirut, keraamiset alustat, lämpörajapintamateriaalit, lämmönsiirtolohkot, jäähdytyslevyt ja tuulettimet valmiiksi jäähdytyskokoonpanoiksi.

● Omat prosessointilaitteet: Tuotantolinjat on varustettu tinakastouunilla, tärinäkeinumiskoneilla, hitsauskoneilla, annostelukoneilla, automaattisilla tiivistyskoneilla, sulatusjuottolaitteilla ja muilla kokoonpanolaitteilla.

● Monivaiheinen laaduntarkastus: Hallitse keskeisiä prosesseja, kuten lastun sijoittelua, keraamisen alustan liimaamista, juotosliitäntöjä, lämpöliitäntäsovellusta ja lopullisen kokoonpanon kunnontarkistuksia.

● Lämpörakenteen suunnittelukyky: Kehitä lämmönsiirto- ja lämmönpoistorakenteita erilaisten laitteiden integrointivaatimusten mukaisesti.

X-meritan-tuotannon kokemus kattaa sovellukset valokuituviestinnässä, teollisuuden lääketieteellisissä laitteissa, älykkäässä autoelektroniikassa, kulutuselektroniikassa sekä tutkimusinstrumenteissa, jotka vaativat puolijohdejäähdytystä ja lämpötilan säätöä.
