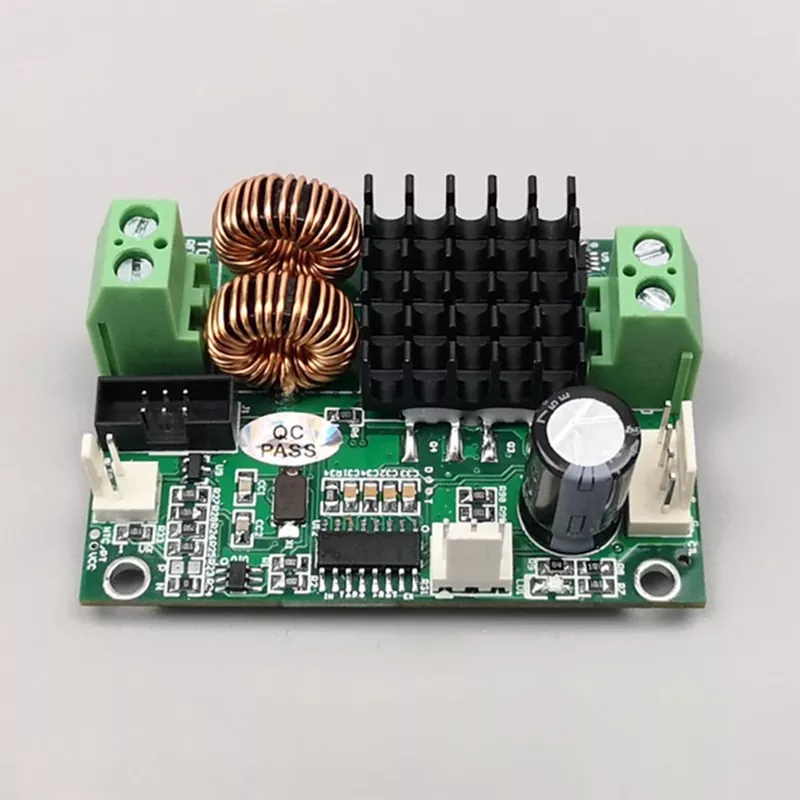

TCB-NC-lämpötilansäädin, jossa kompakti muotoilu ja korkea tarkkuus

TCB-NC on puolijohteiden lämpötilan säätökortti, joka on suunniteltu korkeatiheyksisiin teollisuuden ohjausskenaarioihin ja pienikokoisiin tarkkuuslaitteisiin. TCB-NC-lämpötilansäädin, jossa on kompakti muotoilu ja korkea tarkkuus, hyödyntää erittäin integroitua piirirakennetta, joka yhdistää PID-laskennan, suuritehoisen ajon, NTC-anturin tiedonkeruun ja signaalin takaisinkytkennän yhdeksi yksiköksi, mikä mahdollistaa virtaviivaisen järjestelmäintegraation.

Toimintaperiaate

TCB-NC käyttää optimoitua suljetun silmukan PID-takaisinkytkentäohjausmekanismia, joka on erityisesti räätälöity puolijohdepohjaisiin lämmitys- ja jäähdytyssovelluksiin.

Se käyttää sisäänrakennettua NTC-lämpötila-anturia reaaliaikaisten lämpötilatietojen keräämiseen laitteesta ja ympäristöstä ja vertaa näitä lukemia nopeasti asetettuihin parametreihin lämpötilapoikkeamien laskemiseksi tarkasti.

Hyödyntämällä kolmivaiheista PID (Proportional-Integral-Derivative) -algoritmia, se säätää dynaamisesti lähtöparametreja ja moduloi jatkuvasti lämpösähköiseen jäähdytyslevyyn syötettyä virtaa korvaten perinteiset, yksinkertaiset päälle/pois-ohjausmenetelmät.

Tämä estää tehokkaasti nopeiden lämpötilanvaihtelujen aiheuttamat lämpöshokit; vaikka kuormituslämpötila vaihtelee dynaamisesti, säädin lukittuu nopeasti tavoitelämpötilaan varmistaen vakaan, jatkuvan lämpötilan hallinnan minimaalisella vaihtelulla.

Parametrit

Tuotteen ominaisuudet

1. Erittäin kompakti rakenne

Pienikokoisen, integroidun suunnittelun TCB-NC-lämpötilansäädin kompaktilla ja suurella tarkkuudella eliminoi perinteisten lämpötilansäätölaitteiden kookkaat rakenteet. Sen kompakti, kevyt muoto mahdollistaa saumattoman upottamisen suuritiheyksisiin teollisuuskaappiin ja miniatyyrillisiin tarkkuuslaitteisiin.

Perinteisiin järjestelmiin verrattuna se säästää merkittävästi asennustilaa ja vastaa nykyisiä suuntauksia teollisuuslaitteiden pienentämiseen ja integrointiin.

2. Teollisuusluokan EMC-häiriönkestävyys

TCB-NC käy läpi kattavan sähkömagneettisen yhteensopivuuden (EMC) testauksen ennen tehtaalta lähtöä, mikä osoittaa erinomaisen sähkömagneettisten häiriöiden kestävyyden.

Jopa monimutkaisissa teollisuusympäristöissä, joille on ominaista korkea jännite, useiden laitteiden välinen vuorovaikutus ja voimakas sähkömagneettinen kohina, se säilyttää tarkan lämpötilatietojen keruun ja vakaan järjestelmän toiminnan ilman signaalihäiriöitä tai ohjaushäiriöitä.

3. Yksinkertainen ihmisen ja koneen välinen vuorovaikutus

Sisältää teräväpiirton visuaalisen näytön ja intuitiivisen valikon navigoinnin, mikä tekee parametrien asetuksista ja lämpötilan säätötilan vaihtamisesta helppoa.

Erikoistunutta teknistä asiantuntemusta ei vaadita; Vakiokäyttäjät voivat nopeasti suorittaa laitteiden käyttöönoton ja parametrien kalibroinnin, mikä tekee siitä soveltuvan sekä massatuotantolaitteiden asennukseen että päivittäiseen huoltoon.

4. Ultra-High Temperature Control Precision

Optimoitu erityisesti vaativiin sovelluksiin, kuten puolijohteiden valmistukseen, tarkkuustestaukseen ja laboratorioanalyysiin; se tarjoaa minimaalisen lämpötilansietokyvyn ja ylläpitää tarkat, vakaat lämpötilat pitkällä aikavälillä.

Ratkaisee tehokkaasti ongelmat, kuten testausvirheet ja tarkkuuslaitteiden lämpötilanvaihteluista johtuvat prosessipoikkeamat, varmistaen korkeat tuotesaadot ja tarkat koetiedot.

5. Kompakti koko, suuri teho

Yhdistää kompaktin muotokertoimen suuritehoiseen käyttömoduuliin, joka pystyy ohjaamaan vakaasti erilaisia ​​tavallisia lämpösähköisiä jäähdyttimiä (TEC), joilla on korkea lämpösähköinen muunnostehokkuus.

Tasapainottaa kompaktin asennuksen tarpeen korkean intensiteetin lämpötilansäätötoimintojen vaatimuksiin ja tarjoaa paljon paremman suorituskyvyn kuin samankokoiset vakiolämpötilan säätölevyt.

Mitä etuja on perinteisiin lämpötilansäätöjärjestelmiin verrattuna?

1. Korkeampi integraatio

Perinteiset teollisuuden lämpötilansäätöjärjestelmät vaativat ulkoisia käyttömoduuleja ja signaalinkeräyslaitteita, mikä johtaa monimutkaisiin arkkitehtuureihin ja hankalaan johdotukseen.

TCB-NC-lämpötilansäätimessä on integroitu all-in-one-rakenne, jossa on sisäänrakennettu käyttö- ja palautejärjestelmä; TCB-NC-lämpötilansäädin, jossa on kompakti muotoilu ja korkea tarkkuus, suorittaa tarkan lämpötilan säädön itsenäisesti itsenäisenä yksikkönä, mikä yksinkertaistaa merkittävästi järjestelmäarkkitehtuuria.

2. Älykkäämpi ohjauslogiikka

Perinteinen on/off-lämpötilan säätö kärsii ongelmista, kuten lämpötilan ylityksestä, toistuvista käynnistys-pysäytysjaksoista ja merkittävästä lämpöiskusta, jotka voivat vahingoittaa tarkkoja ydinkomponentteja pitkäaikaisen käytön aikana.

Tämä tuote hyödyntää jatkuvaa dynaamista PID-lähdön säätöä tasaisten lämpötilan muutosten ja minimaalisen vaihtelun takaamiseksi, suojaa tehokkaasti ydinkomponentteja ja pidentää laitteen yleistä käyttöikää.

3. Laajempi soveltuvuus

NTC-termistoreiden alkuperäinen tuki varmistaa yhteensopivuuden tarkimpien lämpötilansäätölaitteiden anturikokoonpanojen kanssa ja mahdollistaa joustavan mukauttamisen sekä jäähdytys- että lämmityssovelluksiin.

Olipa kyseessä staattinen vakiolämpöinen laboratoriotehtävä tai dynaaminen teollisuuskuormitus, se ylläpitää vakaata, erittäin tarkkaa toimintaa ja tarjoaa paljon monipuolisempaa kuin perinteiset erikoistuneet lämpötilansäätölaitteet.

Yleiset sovellusskenaariot

1. Teollisuusautomaation ohjauskaapit

Tarjoaa tarkan, vakiolämpötilan lämmönhallinnan suuritiheyksisille integroiduille sähköohjauskaapeille. TCB-NC-lämpötilansäädin kompaktilla ja suurella tarkkuudella ehkäisee sähkökomponenttien vanhenemista ja korkeista sisälämpötiloista johtuvia toimintahäiriöitä, mikä varmistaa automatisoitujen tuotantolinjojen jatkuvan ja vakaan toiminnan.

2. Tarkkuuslaboratoriolaitteet

Soveltuu erilaisten analyyttisten instrumenttien, testauslaitteiden ja koenäytteiden vakiolämpötilan säätöön. Sen edut, kuten tärinätön toiminta, korkea tarkkuus ja vähäiset häiriöt, eliminoivat lämpötilan vaihteluiden vaikutuksen koetietoihin ja varmistavat tarkat ja toistettavat testitulokset.

3. Puolijohteiden mikroprosessointilaitteet

Käytetään lämpötilan säätelyyn puolijohteiden mikrotyöstyksessä, tarkkuusetsauksessa ja mikro-/nanotarkastuslaitteissa. Se täyttää puolijohdevalmistusprosessien tiukat lämpötilansäätöstandardit, mikä auttaa parantamaan tarkkuustyöstöjen tuottoasteita.

4. Uudet energia-apulaitteet

Yhteensopiva uusien energian testauslaitteiden, energian varastointijärjestelmien lämmönhallintakomponenttien ja mikrolämpötilan ohjausmoduulien kanssa. Se stabiloi käyttölämpötiloja ja mukautuu uusien energialaitteiden monimutkaisiin korkean ja matalan lämpötilan työolosuhteisiin.

FAQ

Q1: Mikä on TCB-NC-lämpötilansäätöjärjestelmään siirtymisen ydinarvo perinteisiin ratkaisuihin verrattuna?

Keskeiset edut ovat kolmella alueella:
Ensinnäkin siinä on pienempi koko ja parempi integrointi, mikä tekee siitä ihanteellisen pienoislaitteiden jälkiasennukseen;
Toiseksi se tarjoaa korkeamman lämpötilan säädön tarkkuuden ja laajemman anturin yhteensopivuuden, mikä sopii sille tarkkuusvalmistusprosesseihin;
Kolmanneksi se eliminoi ulkoisten apulaitteiden tarpeen, yksinkertaistaa järjestelmän yleistä rakennetta ja vähentää tehokkaasti laitteiden integrointi-, johdotus- ja pitkän aikavälin ylläpitokustannuksia.

Q2: Miten PID-parametrit tulisi kalibroida optimaalisen lämpötilan säädön saavuttamiseksi?

Suosittelemme alan standardien mukaista iteratiivista kalibrointimenetelmää: aseta ensin integraali- (I) ja derivaatta (D) parametrit nollaan ja lisää asteittain suhteellista vahvistusta (Kp), kunnes tapahtuu lievää lämpötilan heilahtelua; seuraavaksi säädä integrointiaikaa (Ti) vakaan tilan lämpötilavirheen poistamiseksi; lopuksi hienosäädä derivaatta-aikaa (Td) lämpötilan vastenopeuden parantamiseksi ja vaihtelujen vaimentamiseksi. Jos tarvitset laitekohtaisia ​​tarkkuusparametreja, ota yhteyttä tekniseen tiimiimme saadaksesi henkilökohtaista opastusta.

Kysymys 3: Sopiiko TCB-NC-lämpötilansäädin, jossa on kompakti muotoilu ja korkea tarkkuus, erittäin tarkkojen puolijohdelaitteiden käyttöolosuhteisiin?

Tämä tuote on kehitetty erityisesti puolijohdemikrolaitteita ja tarkkuustestauslaitteita varten. Se on läpikäynyt teollisuustason sähkömagneettisen yhteensopivuuden (EMC) ja stabiilisuuden testauksen. Korkean tilatehokkuuden, vakaan lämpötilan tuoton ja minimaalisen datavirheen ansiosta se toimii ihanteellisena ratkaisuna mikrolämpötilan säätöön puolijohdetuotantolinjoilla ja tarkkuuslaboratoriolaitteissa.

Q4: Tukeeko laite kaksisuuntaista lämmityksen ja jäähdytyksen ohjausta? Voiko sitä mukauttaa yksisuuntaiseen toimintaan?

Se tukee natiivisti automaattista vaihtoa lämmityksen ja jäähdytyksen välillä pitäen vakiona lämpötilan käyttöolosuhteiden mukaan. Se tukee myös mukautettua ohjelmointia – mahdollistaen konfiguroinnin vain lämmitys- tai vain jäähdytystiloihin – eri laitteiden erityisten lämpötilansäätövaatimusten täyttämiseksi, mikä tarjoaa suurta mukauttamisjoustavuutta.

Q5: Tarjotaanko teknistä integraatiotukea ja huoltopalvelua joukkotilauksille?

Alkuperäisenä valmistajana tarjoamme joukkotilauksille erityistä teknistä integrointia, parametrien säätöohjeita ja järjestelmätason integrointitukea. Kaikki tuotteet käyvät läpi standardoidun laadunvalvonnan ja täydellisen kuljetusta edeltävän tarkastuksen. Tarjoamme myös pitkäaikaista myynnin jälkeistä teknistä tukea yritysten massatuotannon ja projektien iteroinnin tarpeisiin.
