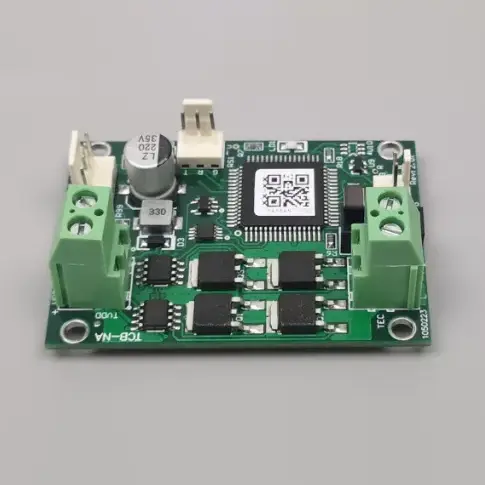

TCB-NA lämpötilansäädin vakiojäähdyttimille

X-Meritan TCB-NA Temperature Controller for Standard Coolers on lämpötilansäätömoduuli tavallisille termosähköisille jäähdyttimille (TEC), joka tukee sekä jäähdytystä että lämmitystä. Se tarjoaa ±0,1°C lämpötilan säätötarkkuuden, 0-10A TEC-virran ja säätöalueen -20°C - +100°C.

Tavallisen ASCII-sarjaliitännän, 10K NTC-lämpötilatunnistuksen ja kompaktin 60 × 42 × 26,5 mm:n rakenteen ansiosta TCB-NA on suunniteltu integroitavaksi yksinkertaisesti teollisiin ja kaupallisiin lämmönhallintajärjestelmiin.

Tekniset tiedot

NTC B -arvoa voidaan mukauttaa. Erilainen B-arvo vaikuttaa absoluuttiseen lämpötilan mittaukseen, mutta ei muuta perussäädön tarkkuutta.

Ohjaustoiminnot

Lämmitys ja jäähdytys

Säädin mittaa lämpötilaa NTC-anturin kautta ja säätää TEC-suunnan asetusarvon mukaan. Tämä mahdollistaa saman moduulin sekä lämmityksen että jäähdytyksen ilman erillistä ohjauslaitteistoa.

ON/OFF säätö

ON/OFF-ohjausmenetelmä on suunniteltu vakaaseen lämpötilan ylläpitoon tavallisissa TEC-sovelluksissa, mukaan lukien laserdiodit ja laboratoriolaitteet.

Sarjaliitäntä

Lämpötila-asetuksia ja reaaliaikaista valvontaa voidaan hallita ASCII-sarjaprotokollan kautta. Yleisiä sarjatyökaluja, kuten Windows HyperTerminalia, voidaan käyttää asennuksen ja testauksen aikana.

Dedikoidut hälytys- ja "valmis"-signaalit antavat palautetta käyttötilasta, kun taas TEC-sammutustulo mahdollistaa isäntäjärjestelmän poistamisen TEC-toiminnan käytöstä tarvittaessa.

Tehon sovitus

TEC-jännite

Jännitteen sovitus on kriittinen, koska vakiojäähdyttimien TCB-NA-lämpötilansäädin ei rajoita sisäistä lähtöjännitettä. Syöttöjännite ei saa ylittää kytketyn TEC:n nimellisjännitettä.

Esimerkiksi 12 V TEC:tä käytettäessä järjestelmän virransyöttö tulee valita vastaavasti.

Power Ripple

Säätimen kytkentätoiminto voi lisätä liitetyn hakkuriteholähteen aaltoilua. Jos järjestelmä sisältää muita kortteja, jotka ovat herkkiä sähköiselle melulle tai EMI:lle, erillinen virtalähde ohjaimelle voi olla parempi.

Lämpötilan suorituskyky

Anturin kantama

Kytketty 10K NTC tukee määritettyä mittausaluetta -30 °C - +147 °C, kun taas aktiivinen lämpötilansäätö on määritetty -20 °C - +100 °C.

Tarkkuus

Määritetty lämpötilan säätötarkkuus ja asetettu lämpötilan tarkkuus ovat molemmat ±0,1 °C. Järjestelmän todelliseen suorituskykyyn voivat vaikuttaa myös NTC-toleranssi, anturin sijoitus, lämpökosketin, TEC-ominaisuudet, lämmönpoisto ja ympäristöolosuhteet.

Tarkkaa lämpötilan vakautta vaativissa sovelluksissa on testattava lopullinen TEC, anturi, kuorma ja mekaaninen rakenne.

Sovellusalueet

Laser diodit

Säädin voi ylläpitää vakaata lämpöympäristöä laserdiodijärjestelmille, joissa lämpötila vaikuttaa suoraan toimintakykyyn.

Laboratoriolaitteet

Se sopii laboratorioinstrumentteihin, jotka vaativat normaalia lämpösähköistä lämmitystä ja jäähdytystä vakaalla lämpötilan säädöllä.

Teolliset järjestelmät

Teollisuuslaitteet voivat käyttää moduulia yleiskäyttöiseen TEC-ohjaukseen, jossa kompakti asennus, sarjaliikenne ja kustannustehokkuus ovat tärkeitä.

Älykkäät kodinkoneet

Kustannuslähtöinen arkkitehtuuri tekee säätimestä sopivan älylaitteiden valmistukseen ja muihin vakiolämpötilan säätöä vaativiin tilavuussovelluksiin.

TCB-NA vai TCB-NE?

TCB-NA sopii, kun projektissa etusijalle asetetaan vakiolämpötilan säätö ja kustannustehokkuus. TCB-NE-sarja voi olla sopivampi sovelluksiin, jotka vaativat edistyneempää energianhallintaa tai korkeamman tason lämpötilansäätötoimintoja.

Valinnan tulee perustua TEC-jännitteeseen, -virtaan, tavoitelämpötilaan, ohjausvaatimuksiin, tehokkuuteen ja järjestelmäarkkitehtuuriin.

Hankintoja koskevat vaatimukset

Ennen tilaamista ostajien tulee vahvistaa TEC-nimellisjännite, maksimivirta, virtalähteen jännite, tavoitelämpötila, vaadittu tarkkuus, NTC-spesifikaatio, viestintävaatimukset ja käyttöympäristö.

X-Meritanilla on oma tehdas Kiinassa, joka kattaa piirilevyjen kokoonpanon ja lopullisen kalibroinnin. Sen suunnittelutiimi voi tarjota teknistä tukea TEC-jännitteensovitukseen, tehon aaltoilun hallintaan ja konfigurointivaatimuksiin. Vakiokomponenttivarasto ja ulkomainen logistiikka tukevat OEM- ja volyymihankintoja.

Asennusohjeet

Virtalähteen on oltava yhteensopiva TEC-luokituksen kanssa. TEC-jännitteen ylittäminen voi aiheuttaa komponenttien ylikuormitusta, koska vakiojäähdyttimien TCB-NA-lämpötilansäätimessä ei ole sisäistä lähtöjännitteen rajoitusta.

Virran 0–10 A määritys tulee arvioida yhdessä TEC:n, johdotuksen, liittimien ja virtalähteen kanssa. Koko lämpösähköjärjestelmä edellyttää myös asianmukaista lämmönpoistoa.

Kun liität muuta herkkää elektroniikkaa samaan hakkurivirtalähteeseen, tarkista aaltoilu ja EMI-suorituskyky ennen lopullista järjestelmän integrointia.

Usein kysytyt kysymykset

Mitä TEC-jännitettä TCB-NA tukee?

Ohjain tukee TEC-jännitteitä 5V - 27V. TEC-jännitteen on oltava yhtä suuri tai suurempi kuin levyn syöttöjännite. Koska TCB-NA:ssa ei ole sisäistä lähtöjännitteen rajoitusta, virtalähde ei saa ylittää TEC:n nimellisjännitettä.

Mikä on suurin TEC-virta?

Normaalijäähdyttimien TCB-NA-lämpötilansäädin tukee TEC-virta-aluetta 0–10 A. Todellinen käyttövirta tulee valita TEC-luokituksen, lämpökuorman, johdotuksen, liittimien ja virtalähteen kapasiteetin mukaan.

Voiko säädin tuottaa sekä lämmityksen että jäähdytyksen?

Kyllä. Kaksisuuntainen ohjausarkkitehtuuri mahdollistaa TEC:n toiminnan sekä lämmitys- että jäähdytystilassa, mikä mahdollistaa tavoitelämpötilan ylläpitämisen muuttuvissa ympäristöolosuhteissa.

Mitä lämpötila-anturia säädin käyttää?

Vakiokokoonpano käyttää 10K NTC:tä, jonka B-oletusarvo on 3950. B-arvoa voidaan mukauttaa sovelluksen vaatimusten mukaan. Määritetty mittausalue on -30°C - +147°C ja säätöalue -20°C - +100°C.

Miten TCB-NA:ta voidaan ohjata tai valvoa?

Ohjain käyttää standardia ASCII-sarjaliitäntää lämpötilan asettamiseen ja reaaliaikaiseen valvontaan. Se tarjoaa myös hälytys- ja "valmis"-tilasignaalit sekä TEC-sammutustulon integroitavaksi isäntäohjausjärjestelmään.
