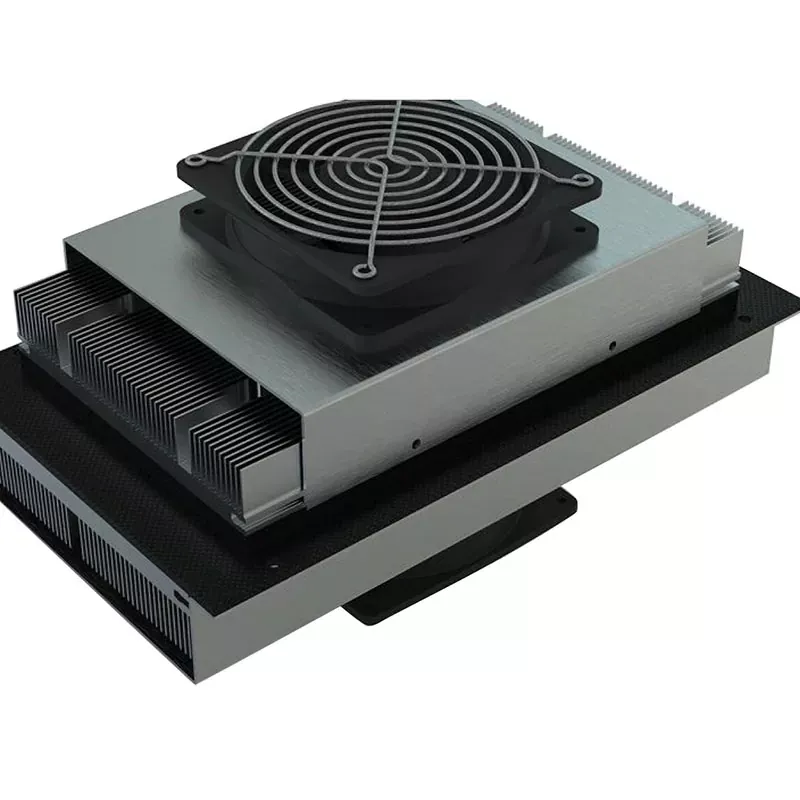

Ilmasta ilmaan lämpösähköiset jäähdytinkokoonpanot

X-meritan Air-to-Air -termosähköiset jäähdytinkokoonpanot tarjoavat kompaktin, erittäin integroidun puolijohdelämmönhallintaratkaisun. Poistamalla tavanomaiset kompressorit, kylmäainelinjat ja monimutkaiset nestekiertosilmukat, nämä kokoonpanot käyttävät suoria ilmapuolen lämmönvaihtimia ja erittäin luotettavia puolijohdetermosähköisiä moduuleja tehokkaan lämmönvaihdon helpottamiseksi, mikä virtaviivaistaa merkittävästi laitearkkitehtuuria ja estää vuotoriskit.

Hyödyntämällä X-meritanin vertikaalisen integroinnin kykyjä – raakatermosähköisten materiaalien ja ydinkomponenttien kehityksen järjestelmätason lämpösuunnitteluun – jokainen kokoonpano käy läpi 100 %:n moduulin tarkastuksen, vaihtovirtaresistanssitestauksen ja tiukan lämpötilanvaihtelutestauksen pitkän aikavälin vakauden ja korkean luotettavuuden varmistamiseksi.

Tuotteen ominaisuudet

Kompressoriton puolijohdejäähdytys

Ilmasta ilmaan lämpösähköiset jäähdytinkokoonpanot käyttävät puolijohdetermosähköisiä moduuleja lämpötilaeron luomiseen tasavirtasyötön kautta. Jäähdytysjärjestelmä ei vaadi kompressoria tai tavanomaista kylmäainepiiriä.

Kompakti kokoonpanorakenne

Jäähdytyskomponentit on integroitu kompaktiin kokoonpanoon erillisen jäähdytysyksikön sijaan. Tämä rakenne auttaa vähentämään asennustilaa, joka tarvitaan elektronisten laitteiden, instrumenttien ja suljettujen järjestelmien sisällä tai ympärillä.

Matala mekaaninen häiriö

Ilman kompressoria tai muuta suurta mekaanista jäähdytysmekanismia kokoonpano tuottaa minimaalisen mekaanisen tärinän käytön aikana.

Jäähdytys ja lämmitys yhdessä kokoonpanossa

Termosähköinen moduuli voi vaihtaa jäähdytyksen ja lämmityksen välillä vaihtamalla tasavirran suuntaa. Yksi lämmönhallintakokoonpano voi siksi tukea lämpötilan säätöä eri käyttöolosuhteissa ilman erillistä lämmityselementtiä kaksisuuntaista lämpötilan perussäätöä varten.

Tarkka lämpötilan säätö

Lämpösähköinen vaikutus reagoi suoraan sähkötulon muutoksiin, jolloin lämpötehoa voidaan säätää ohjausjärjestelmän kautta. Lämpötilapalautteella varustettuja konfiguraatioita voidaan käyttää silloin, kun laite vaatii kontrolloituja ja toistettavia lämpötilaolosuhteita.

Ei nestejäähdytyspiiriä

Ilmasta ilmaan lämpösähköiset jäähdytinkokoonpanot siirtävät lämpöä ilmapuolen lämmönvaihtimien kautta eivätkä vaadi nesteen kiertosilmukkaa. Tämä poistaa jäähdytysnesteputkien, pumppujen, säiliöiden ja niihin liittyvien nestesilmukkaliitäntöjen tarpeen jäähdytysarkkitehtuurista.

Laaja käyttölämpötila-ominaisuus

Kokoonpanot voidaan konfiguroida laitteille, jotka toimivat laajalla lämpötila-alueella -40 °C - +85 °C. Komponenttien valinta ja kokoonpano voidaan sovittaa odotettavissa olevien ympäristö- ja laitteiden käyttöolosuhteiden mukaan.

Muokattavissa erilaisiin laitemalleihin

X-Meritan voi konfiguroida kokoonpanon vaaditun jäähdytyskapasiteetin, jännitteen, virran, mittojen, ilmavirran, lämpötilan säädön tarkkuuden ja asennusvaatimusten mukaan. Tämän ansiosta lämmönhallintayksikkö voidaan sovittaa kohdelaitteiston mekaanisiin ja sähköisiin rajoituksiin.

Tuoteparametrit

Air-to-Air TEC vs. nestepohjainen jäähdytys

Sovelluksissa, jotka eivät vaadi nestejäähdytyssilmukkaa, ilmapuolen TEC-konfiguraatio voi yksinkertaistaa järjestelmän integrointia.

Sopiva arkkitehtuuri riippuu jäähdytyskapasiteetista, lämpövirrasta, ympäristöolosuhteista, käytettävissä olevasta tilasta, ilmavirrasta ja laitesuunnittelusta.

Tyypilliset laitesovellukset

Elektroniset kotelot ja televiestintälaitteet

Air-to-Air-termosähköiset jäähdytinkokoonpanot voivat poistaa ulkokaappien, viestintälaitteiden ja elektroniikkakoteloiden sisälle kertyneen lämmön. Kylmän puolen ilmankierto jakaa jäähdytyksen kotelon poikki, kun taas kuuma puoli hylkää kerätyn lämmön ympäröivään ympäristöön.

Laboratorio- ja tutkimusvälineet

Laboratoriolaitteissa, jotka vaativat vakaita lämpötiloja ja vähäisiä mekaanisia häiriöitä, solid-state-termosähköinen jäähdytys välttää kompressorin tärinän ja kylmäaineen kierron. Kokoonpano voidaan konfiguroida analyyttisten ja tutkimuslaitteiden lämpövaatimusten mukaan.

Lääketieteelliset ja diagnostiset laitteet

Diagnostisten ja lääketieteellisten instrumenttien lämpötilaherkät komponentit voivat vaatia kontrolloituja lämpöolosuhteita. Ilmasta ilmaan TEC-konfiguraatiot voivat tarjota paikallista jäähdytystä tai lämmitystä ilman nestepiirin tuomista laitteeseen.

Puolijohde- ja optiset laitteet

Puolijohdekäsittely-, testaus-, laser- ja optiset laitteet voivat sisältää komponentteja, joiden suorituskyky muuttuu lämpötilan mukaan. TEC-pohjaista ilmapuolen lämmönhallintaa voidaan käyttää siellä, missä tarvitaan hallittua lämmönpoistoa ja lämpötilan vakautta.

Erikoisteollisuuden laitteet

Teollisuuden ohjausjärjestelmät, tarkastuslaitteet ja muut koneet, jotka toimivat vaihtelevissa ympäristöolosuhteissa, voivat käyttää kokoonpanoa sisäisen lämmön kertymisen hallintaan samalla, kun ne säilyttävät määritellyn käyttölämpötilan.

Valmistus- ja testausprosessi

100 % moduulin vahvistus

Jokaisen ilmasta ilmaan lämpösähköisten jäähdytinkokoonpanojen moduulien sähkövastus, lämmönjohtavuus ja Seebeck-kerroin testataan ennen kokoamista. Testaus tunnistaa sähköiset tai termiset poikkeamat ennen kuin moduuli tulee valmiiseen jäähdytysjärjestelmään.

Materiaalin validointi

Lämpösähköisten puolijohdemateriaalien sähköisten ja termisten ominaisuuksien yhdenmukaisuus arvioidaan. Ansioarvomittauksia käytetään osana materiaalin ja moduulin suorituskyvyn todentamista.

Juotosliitoksen eheys

AC-resistanssitestaus suoritetaan lämpösähkömoduulin sisäisten sähköliitäntöjen tarkistamiseksi. Testin tarkoituksena on tunnistaa juotosliitosvirheisiin liittyvä epänormaali vastus.

Moduulin eheyden valvonta

Vialliset tai epäaktiiviset lämpösähköiset moduulit seulotaan ennen integrointia. Vioittunut moduuli voi luoda tehottoman lämpöpolun ja pienentää kokoonpanon lämpötilaeroa.

Lopullinen kokoonpanotestaus

Valmiille kokoonpanoille suoritetaan suorituskyky- ja stressitestaukset, mukaan lukien lämpötilasyklit määritetyillä käyttöalueilla. Testaus arvioi valmiin kokoonpanon mekaanisen ja termisen eheyden toistuvissa lämpötilan muutoksissa.

Miksi valita X-Meritan

X-Meritan työskentelee lämpösähköisten materiaalien, ydinkomponenttien kehittämisen, lämmönhallintasuunnittelun ja järjestelmätason valinnan parissa. Tämä pystysuora ominaisuus mahdollistaa jäähdytyskokoonpanon arvioinnin TEC-materiaalin ja moduulin tasosta ilmapuolen lämpöarkkitehtuuriin asti.

Yritys palvelee sovelluksia valokuituviestinnässä, teollisuus- ja lääketieteellisissä laitteissa, autoelektroniikassa, kulutuselektroniikassa ja tutkimuslaitoksissa. Sen tekninen laajuus kattaa lämpösähköisten materiaalien kehittämisen, komponenttien räätälöinnin, lämmönpoistoratkaisujen suunnittelun ja valintatuen.

FAQ

Mikä on ilma-ilma-termosähköinen jäähdytinkokoonpano?

Se on solid-state lämmönhallintakokoonpano, joka käyttää lämpösähköistä moduulia lämmön siirtämiseen ilmavirrasta toiseen. Lämmönvaihtimet ja puhaltimet tarjoavat tarvittavan ilmankierron kylmällä ja kuumalla puolella.

Voivatko ilmasta ilmaan perustuvat lämpösähköiset jäähdytinkokoonpanot tarjota sekä jäähdytystä että lämmitystä?

Kyllä. DC-virran suunnan kääntäminen lämpösähköisen moduulin poikki muuttaa lämmönsiirtosuunnan, jolloin kokoonpano voi tarjota joko jäähdytyksen tai lämmityksen.

Kuinka valitsen tarvittavan jäähdytystehon?

Aloita laitteen jatkuvasta ja huippulämpökuormituksesta ja ota sitten huomioon ympäristön lämpötila, tavoitelämpötila, ilmavirta ja käytettävissä oleva kuuman puolen lämmönpoistokyky. Nämä olosuhteet tulee arvioida yhdessä kokoonpanoa valittaessa.

Voiko mittoja mukauttaa?

Kyllä. Mitat, ilmavirran kokoonpano, asennusrakenne, sähkövaatimukset ja muut kokoonpanoominaisuudet voidaan kehittää laitesuunnittelun mukaan.

Mitä tietoja tarvitaan TEC-kokoonpanotarjoukseen?

Ilmoita tarvittava jäähdytysteho, ympäristön lämpötila, tavoitelämpötila, käytettävissä oleva asennustila, tasavirtalähde, ilmavirtausolosuhteet, käyttöympäristö ja lämpötilan säätövaatimukset. Näiden parametrien avulla kokoonpanon konfiguraatiota voidaan arvioida suhteessa todelliseen sovellukseen.

Sopiiko ilmasta ilmaan TEC-kokoonpano suurille lämpökuormituksille?

Soveltuvuus riippuu todellisesta lämpökuormasta, ympäristön lämpötilasta, vaaditusta lämpötilaerosta, ilmavirrasta ja käytettävissä olevasta lämmönpoistosta. Sovellukset, jotka ylittävät ilmapuolen TEC-konfiguraation käytännön kapasiteetin, tulee arvioida vaihtoehtoisia lämmönhallintaarkkitehtuureja vastaan.
