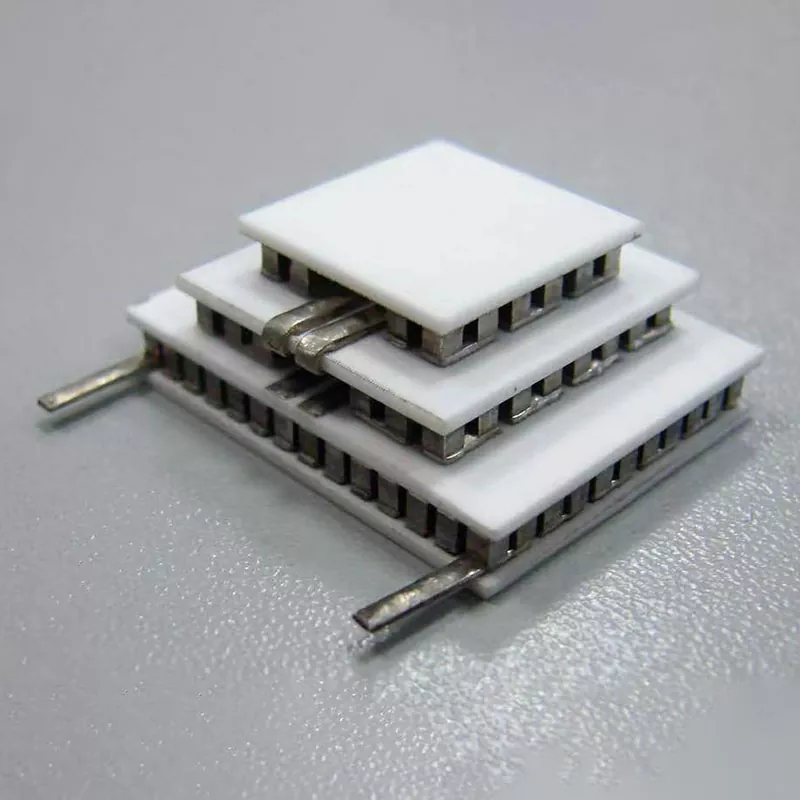

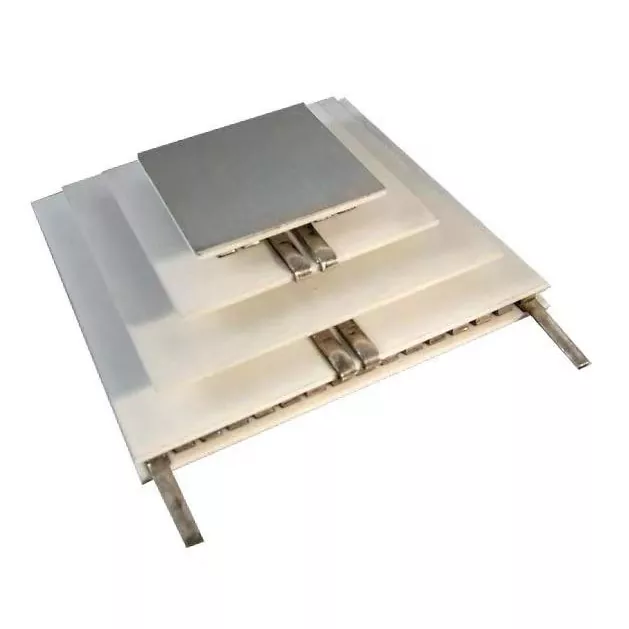

X-Meritan-tehtaan Kiinasta tarjoamat nelivaiheiset lämpösähköjäähdyttimet sopivat syväjäähdytystä vaativiin laitteisiin. Nelivaiheinen rakenne ei ole pelkkää moduulien määrän lisäystä, vaan mahdollistaa jokaisen seuraavan vaiheen toiminnan edellisen vaiheen luoman alennetun lämpötilan perusteella, siirtyen jatkuvasti askel askeleelta kohti alhaisempia lämpötiloja. Syväjäähdytystehtävissä, joita on vaikea saavuttaa perinteisillä yksivaiheisilla lämpösähköisillä jäähdyttimillä, monivaiheisesta rakenteesta voi tulla tärkeä vaihtoehto laitteiden lämmönhallintasuunnittelussa.
Tarjoamme myös lämpösähköisiä materiaaleja, lämpösähköisiä jäähdyttimiä ja niihin liittyviä komponentteja, ja voimme keskustella tuotteiden sovittamisesta ja räätälöimisestä erityisten projektivaatimusten mukaan.
Nelivaiheiset lämpösähköiset jäähdyttimet ovat monivaiheisia lämpösähköisiä jäähdytyslaitteita, jotka perustuvat puolijohdetermosähköiseen jäähdytysperiaatteeseen. Niillä saavutetaan asteittainen lämpötilan lasku neljän jatkuvan jäähdytysvaiheen kautta.
Toisin kuin perinteiset jäähdytyslaitteet, jotka koostuvat kompressoreista, kylmäaineista ja mekaanisista liikkuvista osista, ne siirtävät aktiivisesti lämpöä kylmältä puolelta kuumalle puolelle termosähköisen vaikutuksen kautta. Nelivaiheisen rakenteen ansiosta jokainen vaihe pystyy käsittelemään osan lämpötilaeron muodostumisprosessista, mikä lopulta laajentaa jäähdytysvaikutuksen neljännen vaiheen kylmälle puolelle.
Nelivaiheiset lämpösähköiset jäähdyttimet koostuvat neljästä jatkuvasti toimivasta lämpösähköisestä jäähdytyskerroksesta. Edellinen vaihe alentaa seuraavan vaiheen peruslämpötilaa ja lämpö siirtyy vähitellen monivaiheisen rakenteen läpi, jolloin neljännen vaiheen kylmäpuoli voi jatkaa työskentelyä kohti alhaisempia lämpötiloja.
Toisin kuin rakenteet, jotka luottavat luonnolliseen lämmönpoistoon tai passiiviseen lämmönjohtamiseen, se siirtää lämpöä aktiivisesti Peltier-ilmiön kautta.
Kun järjestelmään kytketään virta, lämpösähkömoduuli alkaa toimia. Kylmä puoli imee lämpöä, kun taas kuuma puoli vapauttaa lämpöä, jolloin se voi osallistua aktiivisesti lämpötilan alentamiseen ja lämpötilan stabilointiin laitevaatimusten mukaan.
Se käyttää solid-state-termosähköistä jäähdytystekniikkaa ilman mekaanisia liikkuvia osia, eikä se ole riippuvainen perinteisistä kylmäaineista.
Tämä rakenne sopii järjestelmiin, jotka ovat herkkiä mekaaniselle tärinälle, joiden sisätila on rajallinen tai jotka vaativat vähemmän mekaanisia jäähdytyskomponentteja. Ilman liikkuvia mekanismeja, kuten kompressoreja, sen toimintaominaisuudet sopivat paremmin tarkkuuslämmönhallintaympäristöihin.
Nelivaiheisen rakenteen tärkein arvo on sen kyky kasvattaa lämpötilaeroa asteittain, mikä tekee siitä sopivan alhaisempia lämpötiloja vaativiin sovelluksiin.
Sitä ei käytetä vain jäähdytykseen, vaan myös järjestelmiin, jotka vaativat aktiivista lämpötilan säätöä ja stabilointia.
Kun laitteiden on ylläpidettävä tiettyä kylmäpuolen lämpötilaa, lämpösähköinen jäähdytin voi toimia lämmönhallintajärjestelmän suorituskomponenttina ja toimia yhdessä lämpötilan mittaus- ja ohjauskomponenttien kanssa.
Monivaiheinen lämpösähköinen rakenne voi saavuttaa monivaiheisen jäähdytyksen kompaktissa tilassa ilman suuria mekaanisia komponentteja, joita käytetään perinteisissä puristusjäähdytysjärjestelmissä.
Laitteissa, joissa on rajallinen sisätila ja jotka vaativat syvää jäähdytystä, monivaiheiset lämpösähköiset rakenteet tarjoavat merkittävää arvoa järjestelmäintegraatiolle.
Termosähköinen jäähdytys perustuu Peltier-ilmiöön. Kun sähköä syötetään, lämmönsiirto tapahtuu lämpösähköisten materiaalien sisällä, jolloin syntyy kylmä ja kuuma puoli.
Nelivaiheisessa rakenteessa työprosessi sisältää:
1. Ensimmäisen vaiheen jäähdytys: Ensimmäinen vaihe siirtää lämpöä ja määrittää alkuperäisen lämpötilaeron.
2. Toisen vaiheen jäähdytys: Toinen vaihe käyttää toimintaperustanaan ensimmäisen vaiheen luomaa alhaisempaa lämpötilaa ja jatkaa lämpötilan alentamista.
3. Kolmannen vaiheen jäähdytys: Lämpötila siirtyy edelleen alemmalle tasolle samalla kun lämpöä siirtyy jatkuvasti kuumalle puolelle.
4. Neljännen vaiheen jäähdytys: Viimeinen vaihe jatkaa syväjäähdytystä, jolloin neljännen vaiheen kylmäpuoli on koko monivaiheisen rakenteen alin lämpötilapiste.
Nelivaiheisia lämpösähköisiä jäähdyttimiämme voidaan käyttää ammattikäyttöön tarkoitetuissa sovelluksissa, kuten diagnostisissa laitteissa, verianalyysilaitteissa ja laboratorion lämpötilansäätöjärjestelmissä.
Puolijohteisiin liittyvissä laitteissa lämpötilan säätö vaikuttaa suoraan tiettyihin prosessiympäristöihin ja elektronisten komponenttien toimintaolosuhteisiin. Tuotettamme voidaan soveltaa teollisuuden lämmönhallintajärjestelmiin, jotka vaativat paikallista syväjäähdytystä.
Monivaiheisia lämpösähköisiä jäähdyttimiä voidaan käyttää lämpötilaherkissä viestintälaitteissa, optoelektronisissa laitteissa ja laserlaitteissa.
Puolijohdetermosähköisellä jäähdytystekniikalla se soveltuu ilmailusovelluksiin.
A1: Ne soveltuvat pääasiassa ammattilaitteisiin, jotka vaativat syvää jäähdytystä tai tarkkaa lämpötilan stabilointia, mukaan lukien lääketieteelliset ja laboratoriolaitteet, puolijohdelaitteet, viestintä- ja optoelektroniset laitteet, ilmailu- ja avaruustekniikkaan liittyvät järjestelmät ja erikoislaitteet. Sopivatko ne tiettyyn projektiin, on vahvistettava tavoitelämpötilan, lämpökuorman ja kuuman puolen lämmönpoistoolosuhteiden perusteella.
A2: Suurin ero on jäähdytysvaiheissa. Nelivaiheinen rakenne koostuu neljästä jatkuvasti toimivasta lämpösähköisestä jäähdytyskerroksesta. Jokainen seuraava vaihe toimii edellisen vaiheen luoman alemman lämpötilan perusteella, joten se sopii sovelluksiin, jotka vaativat suurempia lämpötilaeroja ja syvempää jäähdytystä.
A3: Tuotteessa käytetään solid-state-termosähköistä jäähdytystekniikkaa, eikä se ole riippuvainen perinteisissä mekaanisissa puristusjäähdytysjärjestelmissä käytetyistä kylmäaineista.
A4: Kun lämpösähköinen jäähdytin imee lämpöä kylmältä puolelta, lämpö on vapautettava kuuman puolen kautta. Jos kuuman puolen lämpötila jatkaa nousuaan, se vaikuttaa monivaiheisen rakenteen jäähdytyskykyyn ja lämpötilaeron muodostumiseen. Siksi jäähdytyselementtejä, jäähdytysmenetelmiä ja asennustilaa on harkittava yhdessä projektin suunnitteluvaiheessa.
A5: Vakiotuotteen käyttö suoraan riippuu laitevaatimuksista. Suosittelemme, että annat ennen ostamista tiedot, kuten tavoitelämpötila, lämpökuorma, asennusmitat ja virransyöttöolosuhteet, jotta sopiva tuoterakenne voidaan varmistaa. Projekteihin, joissa on olemassa olevia piirustuksia tai näytteitä, voidaan myös toimittaa niihin liittyvät materiaalit suoraan tuotteiden yhteensovittamista varten.
A6: Kyllä. Tuemme tuotekehitystä asiakkaan piirustusten tai näytteiden perusteella. Varhaisessa viestintävaiheessa keskustelemme tuotevaatimuksista, vahvistamme ratkaisun ja jatkamme myöhempää tuotantoa.
A7: Kyllä. X-Meritanin tuotevalikoimaan kuuluu myös NTC- ja Temperature Controller -tuotteita. Projekteissa, jotka vaativat lämpötilan tunnistusta, lämpötilan säätöä ja lämpösähköisiä jäähdytysratkaisuja, tuotevalinnasta voidaan keskustella erityisten järjestelmävaatimusten mukaan.
