Kalvopakattu NTC

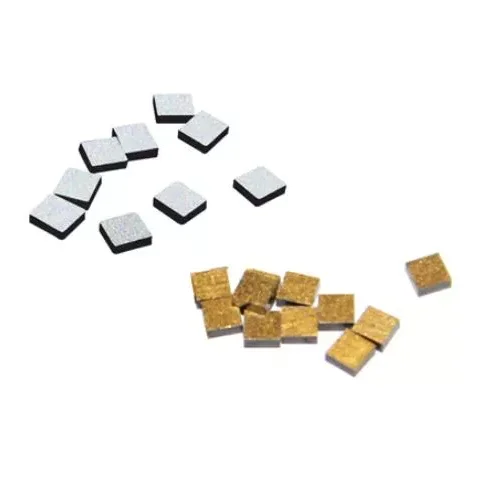

X-Meritan kehittää kompakteja lämpötila-anturikomponentteja elektroniikkaan, joka vaatii nopeaa vastetta, vakaata lämmöntunnistusta ja ympäristön kestävyyttä. Monikerroksisessa rakenteessa käytetään siirtymämetallioksideja, kuten mangaania ja nikkeliä, ja herkkä kerros on valmistettu magnetronisputteroinnilla.

Kalvopakattu NTC tarjoaa tyypillisen lämpövasteen 3 sekunnissa, toimii -40°C - +125°C ja sen B-arvo on 3950 K. Sen kemiallisesti inertti ulkokalvo kestää happoja, emäksiä ja orgaanisia liuottimia, joten se sopii teollisuus-, lääketieteellinen-, kulutuselektroniikka- ja autosovelluksiin.

Tärkeimmät tiedot

Suorituskyky

Nopea lämpövaste

Alhainen lämpökapasiteetti, noin 1 J/K, vähentää lämpöviivettä ja mahdollistaa tyypillisen lämpötilan stabiloinnin 3 sekunnissa. Tämä on hyödyllistä akun valvonnassa, lääketieteellisissä laitteissa ja tehoelektroniikassa, kun on havaittava nopeat lämpötilan muutokset.

Laaja lämpötila-alue

Toiminta-alue -40°C - +125°C tukee sovelluksia, jotka ovat alttiina kylmäkäynnistysolosuhteille, kohonneille ympäristön lämpötiloille ja toistuville lämmönvaihteluille.

Kemiallinen vastustuskyky

Inertti ulkokalvo suojaa anturirakennetta hapoilta, emäksiltä ja orgaanisilta liuottimilla. Jatkuvalle altistumiselle erittäin väkevälle syövyttäville höyryille suositellaan sovelluskohtaista validointia.

Tarkkuus ja vastustuskyky

Lämpötilan tarkkuus

Saatavilla olevat tuotetiedot eivät määrittele yleistä tarkkuusspesifikaatiota, kuten ±1°C tai ±0,5°C. Todellinen järjestelmän tarkkuus riippuu resistanssitoleranssista, B-arvon toleranssista, piirin suunnittelusta, ADC-resoluutiosta, asennuksesta ja kalibroinnista.

Projekteissa, jotka vaativat ±1 °C tai ±0,5 °C, tavoitetarkkuus tulee määrittää tarjouspyynnön aikana, jotta X-Meritan voi arvioida sopivan konfiguraation.

Vastusvaihtoehdot

Resistanssiarvo tulee valita mittauspiirin ja tavoitelämpötila-alueen mukaan. Yleisiä NTC-kokoonpanoja ovat 10kΩ, 47kΩ ja 100kΩ, kun taas tarkat saatavilla olevat arvot ja toleranssit tulee vahvistaa valitulle X-Meritan-mallille.

Yllä olevat arvot ovat valintaesimerkkejä eikä yleisiä määrityksiä. Lopulliset parametrit tulee vahvistaa soveltuvalla tietolomakkeella.

Sensorien vertailu

Teknologian vertailu

Kompakteille elektronisille järjestelmille määritellyllä lämpötila-alueella ohutkalvorakenne tarjoaa käytännöllisen yhdistelmän nopeaa vastetta, pientä kokoa ja helppoa piirien integrointia.

Sovellusalueet

Teollisuuden laitteet

Kalvopakattu NTC voi valvoa lämpötiloja moottoreissa, muuntajissa ja virtalähteissä. Sen laaja toiminta-alue ja nopea vaste tukevat reaaliaikaista lämmönvalvontaa.

Lääketieteelliset laitteet

Digitaaliset lämpömittarit ja diagnostiikkalaitteet voivat hyötyä alhaisesta lämpökapasiteetista ja nopeasta lämpövasteesta. Lääketieteellisissä sovelluksissa, joissa on tiukat tarkkuusvaatimukset, koko mittausjärjestelmä on validoitava.

Kuluttajaelektroniikka

Ohut rakenne sopii älypuhelimiin, puettaviin laitteisiin, akunhallintajärjestelmiin ja muihin suuritiheyksisiin kokoonpanoihin, joissa asennustilaa on rajoitetusti.

Autojen elektroniikka

Anturia voidaan käyttää moottoritilan ja akun valvontaan. Mn/Ni/Co-oksidirakenne on suunniteltu sovelluksiin, joihin liittyy lämpötilan vaihtelua ja lämpörasitusta.

Integraatiohuomautukset

Itselämpenevä

Käyttövirran tulee pysyä määritetyissä rajoissa. Liiallinen virta voi aiheuttaa itsestään kuumenemista ja aiheuttaa lämpötilan mittausvirheitä.

Mekaaninen käsittely

Vältä kalvorunkoon kohdistuvaa terävää taivutusta, liiallista painetta tai vetojännitystä asennuksen aikana. Ohut toiminnallinen kerros vaatii hallittua käsittelyä.

Juottaminen

Käytä sopivaa alan standardien mukaista juotosprofiilia vähentääksesi lämpöshokkia monikerroksiseen rakenteeseen. Tuotantojuotosolosuhteet tulee validoida ennen massavalmistusta.

RFQ-vaatimukset

OEM- ja irtotavarahankinnoissa ostajien tulee ilmoittaa vaadittu resistanssiarvo, resistanssitoleranssi, B-arvo, käyttölämpötila, tavoitetarkkuus, vasteaika, mitat, liitäntätapa, sovellusympäristö ja arvioitu määrä.

RFQ voi esimerkiksi määrittää: 10kΩ tai 100kΩ nimellisresistanssin, ±1% toleranssin, -40°C - +125°C toiminnan ja ±0,5°C järjestelmän tarkkuuden. X-Meritan voi sitten arvioida sopivan kokoonpanon todellisen sovelluksen mukaan.

X-Meritan tukee lämpötilan mittausvaatimuksia elektroniikkavalmistajille ja OEM-projekteille, mukaan lukien sovelluskohtaiset vastukset, toleranssit, mitat ja suorituskykyvaatimukset.

Usein kysytyt kysymykset

Mitä vastusarvoja on saatavilla?

Yleisiä NTC-resistanssivaihtoehtoja ovat 10kΩ, 47kΩ ja 100kΩ. Käytettävissä oleva resistanssiarvo, toleranssi ja B-arvo tulee vahvistaa valitun X-Meritan-mallin ja sovelluksen vaatimusten mukaisesti.

Saavuttaako NTC ±1°C tai ±0,5°C tarkkuuden?

Lopullinen lämpötilan tarkkuus riippuu resistanssin toleranssista, B-arvon toleranssista, piirin suunnittelusta, ADC-resoluutiosta, asennuksesta ja kalibroinnista. Sovelluksiin, joissa vaaditaan ±1 °C tai ±0,5 °C järjestelmätarkkuutta, X-Meritan voi arvioida sopivan kokoonpanon asiakkaan vaatimusten perusteella.

Mikä on käyttölämpötila-alue?

Määritetty käyttölämpötila-alue on -40 °C - +125 °C, joten anturi sopii moniin teollisuus-, auto-, akku-, lääketieteen ja kulutuselektroniikan sovelluksiin.

Kuinka nopeasti anturi reagoi lämpötilan muutoksiin?

Tyypillinen lämpövasteaika on ≤3 sekuntia. Todellinen vaste voi vaihdella asennustavan, lämpökontaktin, ilmavirran ja ympäröivän ympäristön mukaan.

Voiko X-Meritan tarjota mukautettuja NTC-kokoonpanoja?

Kyllä. OEM- ja bulkkiprojekteissa asiakkaat voivat määrittää resistanssiarvon, toleranssin, B-arvon, lämpötila-alueen, tarkkuustavoitteen, mitat, liitäntätavan ja muut sovellusvaatimukset konfiguraatioarviointia varten.
