Matalan lämpötilan NTC

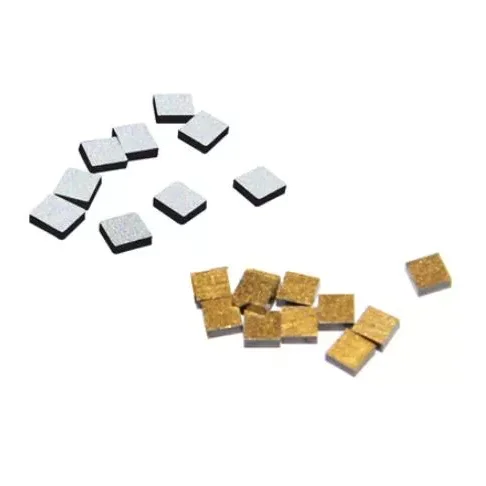

X-Meritanin matalan lämpötilan NTC-termistorit on suunniteltu lämpötilan mittaukseen matalissa lämpötiloissa ja kryogeenisissä ympäristöissä, joissa vaaditaan määritelty vastus-lämpötilavaste. Anturielementti on valmistettu metallioksidien sintratusta komposiitista, joka tarjoaa negatiivisen lämpötilakertoimen, joka tarvitaan lämpötilan muutosten havaitsemiseen vastuksen vaihtelun kautta.

Termistori voidaan konfiguroida sovelluksiin, kuten kryogeenisen nestetason tunnistus, moottorikäämien lämpötilan valvonta, uudet energialaitteet, teollisuusautomaatio ja erikoislaboratorio- tai lääketieteelliset järjestelmät. Vastusominaisuudet, anturin mitat, kotelointi, lyijyjohdot ja muut tekniset tiedot voidaan mukauttaa laitteiston vaatimuksiin.

Negatiivisen lämpötilakertoimen periaate

NTC tarkoittaa negatiivista lämpötilakerrointa. Sen perusominaisuus on, että sähkövastus muuttuu käänteisesti lämpötilan kanssa.

Alempi lämpötila → Korkeampi vastus

Korkeampi lämpötila → Pienempi vastus

Kun ympäristön lämpötila muuttuu, sintratun metallioksidin anturimateriaalin vastus muuttuu vastaavasti. Mittauspiiri määrittää lämpötilan mittaamalla tämän resistanssin ja vertaamalla sitä termistorin määritettyyn vastus-lämpötila (R/T) ominaisuuteen.

Sähköiset ominaisuudet

Termistorin sähköinen käyttäytyminen määräytyy sen vastus-lämpötila-suhteen ja määritettyihin parametreihin liittyvien toleranssien perusteella.

Todelliset arvot tulee ottaa soveltuvasta tuotespesifikaatiosta tai valitun kokoonpanon testitiedoista. Matalissa lämpötiloissa sähköiset ominaisuudet tulisi arvioida todellisen mittausalueen yli, eikä pelkästään 25 °C:n resistanssiarvon perusteella.

Kryogeenisen nesteen tason tunnistus

Termistori voidaan konfiguroida nestetason havaitsemiseen kryogeenisissa väliaineissa, kuten nestemäisessä typessä ja nestemäisessä hapessa.

Tunnistusperiaate perustuu lämpöolosuhteiden muutoksiin anturielementin ympärillä. Kun elementti vaihtuu nesteen peittämien ja höyryille altistuneiden olosuhteiden välillä, sen vastus muuttuu vastaavasti. Mittaus- tai ohjauspiiri voi käyttää tätä vastuksen vaihtelua vastaavan nestetason tilan tunnistamiseen.

Tässä sovelluksessa tunnistuskohta, tavoitelämpötila-alue, R/T-ominaisuus, kapselointi ja asennustapa on otettava huomioon yhdessä. Kokoonpanoa tulee myös arvioida suhteessa todelliseen väliaine- ja laiterakenteeseen, erityisesti kryogeenisiä nesteitä koskevissa sovelluksissa.

Moottorin käämityksen lämpötilan valvonta

Termistori voidaan upottaa moottorin käämiin valvomaan lämpötilan muutoksia käytön aikana.

Lähelle käämitystä asennettu NTC tarjoaa lämpötilasta riippuvan sähköisen signaalin, joka voidaan liittää suoja- tai ohjauspiiriin. Muutokset käämin lämpötilassa aiheuttavat vastaavia resistanssimuutoksia, jolloin järjestelmä voi tunnistaa epänormaalit lämpöolosuhteet ja käynnistää vaaditun valvonta- tai suojausvasteen.

Moottorisovellukset edellyttävät anturin mittojen, eristysvaatimusten, lyijyjohtimen rakenteen, vastusominaisuuksien ja asennuspaikan huolellista harkintaa. Anturin tulee mahtua käytettävissä olevaan käämitystilaan säilyttäen samalla vaaditun sähköeristyksen ja liitäntäjärjestelyn.

Muut sovellusalueet

Termistori voidaan myös integroida laitteisiin, joissa tarvitaan matalan lämpötilan takaisinkytkentää prosessin ohjaukseen, suojaukseen tai lämmönhallintaan.

Soveltuvia alueita ovat uudet energialaitteet, teollisuusautomaatiojärjestelmät, laboratoriolaitteet, lääketieteelliset jäähdytysjärjestelmät ja erikoisjäähdytysmoduulit. Sopiva kokoonpano riippuu käyttölämpötilasta, sähköliitännästä, asennusolosuhteista ja vaadituista tunnistusominaisuuksista.

Valmistus ja laadunvarmistus

X-Meritanilla on yli 10 vuoden kokemus puolijohteiden lämmönhallinnasta, ja sen ominaisuudet kattavat materiaalikehityksen, komponenttien valmistuksen, kokoonpanon, testauksen ja lämmönhallintaratkaisujen suunnittelun.

Sen tuotanto- ja testauslaitokset tukevat prosesseja, kuten juottamista, sulatusta, annostelua, leikkaamista, sulkemista, kovettamista ja painamista. Termistorin laadun arviointi voi sisältää materiaalitarkastuksen, elementtien valmistuksen, sintrauksen, kapseloinnin, sähkötestauksen, R/T-testauksen, mittatarkastuksen ja lopputarkastuksen sovellettavien tuotevaatimusten mukaisesti.

Tyypillinen tuotanto- ja tarkastusjakso on:

Materiaalin valmistelu → Elementtien valmistus → Sintraus → Kapselointi → Sähkötestaus → R/T-testaus → Lopputarkastus

Yrityksen laatujärjestelmä on sertifioitu ISO 9001:2015 mukaisesti. Soveltuville tuotteille ja kokoonpanoille voidaan tarjota RoHS- ja REACH-vaatimustenmukaisuus.

Asiakkaan piirustuksia ja näytteitä voidaan käyttää myös kehitysreferenssinä, kun vakiokokoonpano ei täytä kohdelaitteiston vaatimuksia. Näytetarkastus voidaan suorittaa ennen volyymituotantoa vaadittujen sähköisten ja mekaanisten eritelmien vahvistamiseksi.

FAQ

Mitä NTC tarkoittaa?

NTC tarkoittaa negatiivista lämpötilakerrointa. NTC-termistorin resistanssi pienenee lämpötilan noustessa ja kasvaa lämpötilan laskiessa. Tämä ennustettava suhde mahdollistaa komponentin käytön lämpötilan mittaamiseen, valvontaan ja suojaamiseen.

Mitä R25- ja B-arvo osoittavat NTC:ssä?

R25 on nimellisvastus mitattuna 25 °C:ssa, kun taas B-arvo kuvaa vastuksen ja lämpötilan suhdetta tietyllä lämpötila-alueella. Molempia käytetään yhdessä sovellettavan R/T-ominaisuuden kanssa termistorin arvioinnissa.

Voidaanko NTC:tä käyttää nestemäisen typen tai nestemäisen hapen tason havaitsemiseen?

NTC voidaan konfiguroida kryogeenisen nestetason havaitsemiseen, kun sen vastus-lämpötila-ominaisuudet, pakkaus, asennusasento ja sähköinen liitäntä sopivat sovellukseen. Lopullinen kokoonpano tulee tarkistaa vaaditun käyttölämpötilan, väliaineen ja laiteolosuhteiden perusteella.

Voidaanko matalan lämpötilan NTC upottaa moottorin käämiin?

Kyllä. Termistori voidaan suunnitella sulautettuun moottorikäämin lämpötilan valvontaan, kun sen mitat, eristys, johdinkokoonpano, lämpötila-alue ja sähköiset ominaisuudet ovat yhteensopivia moottorin rakenteen kanssa.
